6.2.3 Soustavy s externí proplachovací kapalinou
Standardní hřídelové ucpávky: Proplachovací kapalina
proplachuje ucpávkovou komoru a je vedena k odtoku.
Proplachovací kapalina chladí a maže účinně těsnicí plochy
ucpávky.
Výstupní otvor 3/8"
Vstupní otvor 3/8"

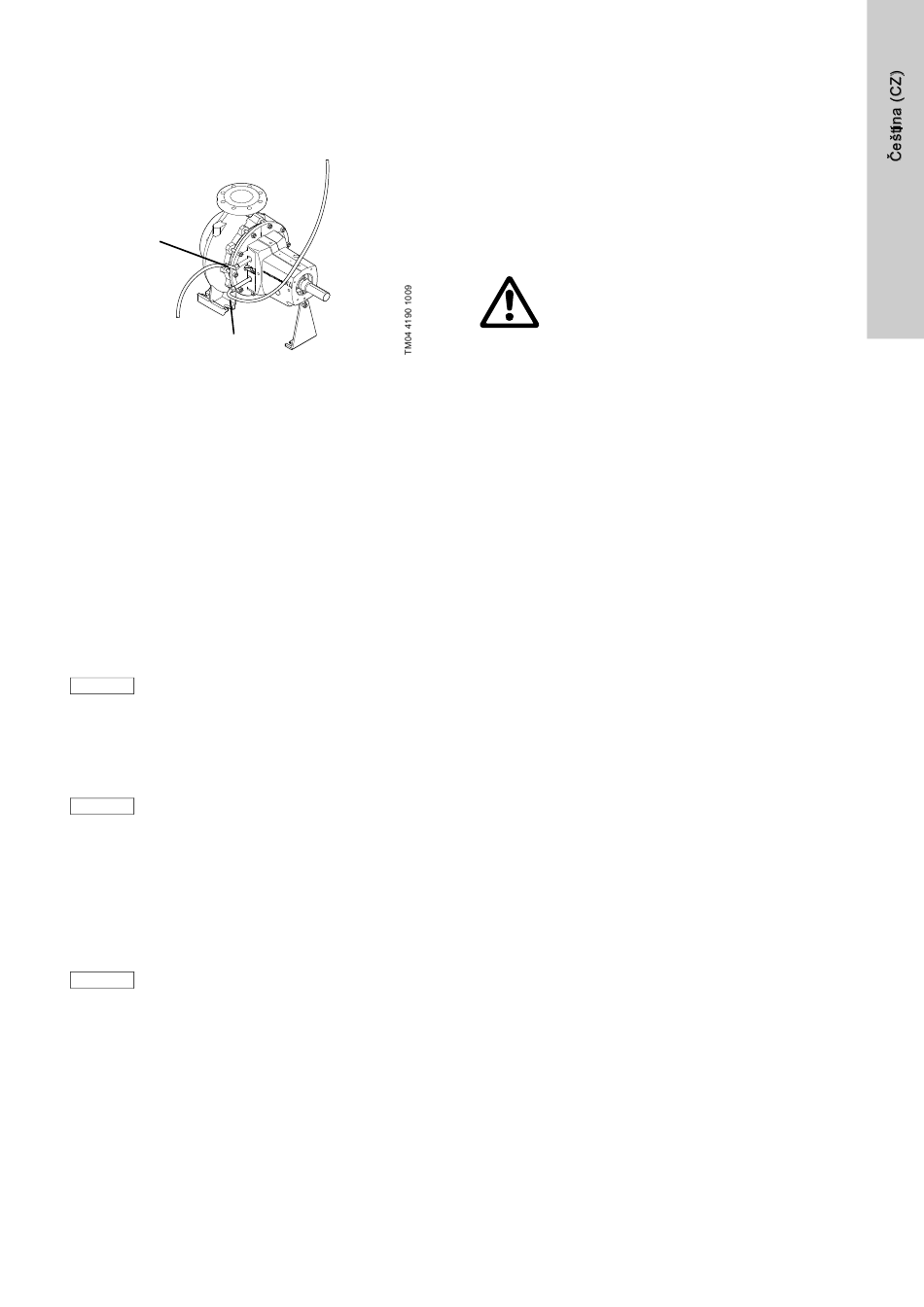

Obr. 7 Hřídelová ucpávka v tandemovém uspořádání s
odváděním proplachovací kapaliny do odtoku
Čerpaná kapalina prosakující přes primární ucpávku je odplavena
do odtoku proplachovací kapalinou.
Pro externí soustavy proplachovací kapaliny platí tyto podmínky:
• Průtok proplachovací kapaliny musí odpovídat aplikaci
(doporučený průtok 25-200 l/h. Zvýšení teploty proplachovací
kapaliny o 20 °C může být také použito jako kontrolní
parametr).
• Tlak proplachovací kapaliny musí být vždy nižší než tlak
čerpané kapaliny.
Ucpávka typu cartridge: Proplachovací kapalina protéká
ucpávkou typu cartridge a vede do odtoku. Jestliže tlak externí
proplachovací kapaliny poklesne, interní čerpací funkce ucpávky
typu cartridge poskytne dostatečnou cirkulaci proplachovací
kapaliny ke chlazení těsnicích ploch ucpávky. Ucpávka typu
cartridge je samoodvzdušňovací.
Proplachovací systém nesmí být nikdy připojen
přímo na systém veřejného zásobování vodou.
Pokyn
Dbejte přitom platných místních předpisů.
7. Spouštění
Viz rovněž instalační a provozní návod pro standardní čerpadlo.
Před uvedením do provozu je bezpodmínečně
nutno ucpávkovou komoru/ucpávku typu
Pozor
cartridge a čerpadlo zcela naplnit kapalinou
a řádně odvzdušnit.
1. Připojte vstupní a výstupní otvor ucpávkové komory/ucpávky
typu cartridge, pomocí vhodného potrubí nebo hadicové
přípojky. Viz obr. 2 a 4.
2. Zapněte čerpadlo a zkontrolujte směr jeho otáčení.
Správný směr otáčení čerpadla udává šipka na krytu
ventilátoru motoru.
Za provozu musí být ucpávková komora/ucpávka
typu cartridge stále naplněna proplachovací
Pozor
kapalinou.
Provoz nasucho zničí ucpávku hřídele.
8. Údržba
Viz také instalační a provozní návod pro čerpadla NK, NKG.
9. Provoz
K zajištění optimální funkčnosti a požadovaných provozních
parametrů zajistěte za všech okolností dostatečný průtok
proplachovací kapaliny a dbejte, aby ve vyvýšené nádrži byla
vždy dostatečná zásoba proplachovací kapaliny.
K zajištění optimálního provozu pravidelně kontrolujte kvalitu
proplachovací kapaliny v závislosti na čerpané kapalině.
9.1 Odstavení čerpadla a ochrana proti zamrznutí
Varování
Mějte na paměti směr, kterým jsou obráceny
odvzdušňovací otvory, a dbejte, aby unikající
kapalina nezpůsobila žádnou újmu na zdraví osob
ani škodu na motoru nebo jiném zařízení.
Pokud čerpáte horké nebo nebezpečné kapaliny,
věnujte zvláštní pozornost vyloučení rizika
opaření unikající vřelou kapalinou nebo
nebezpečnou kapalinou.
V tomto směru dbejte ustanovení platných
místních předpisů.
Čerpadlo
Všeobecné pokyny najdete také v instalačním a provozním
návodu pro čerpadla NK, NKG.
Ucpávková komora
Odšroubujte dvě přípojky (pol. 2 a 3, obr. 2).
Spodní přípojka proplachovací kapaliny slouží pro odvodnění.
Ucpávka typu cartridge
1. Odšroubujte přípojky proplachovací kapaliny (pol. 1 a 2,
obr. 4).
2. Vyprázdněte ucpávku typu cartridge. Tohoto můžete
dosáhnout dvěma způsoby:
• Vyfoukejte zbytek kapaliny pomocí vzduchové pistole nebo
podobným zařízením. Tlak nesmí přesáhnout stanovený tlak
ucpávky typu cartridge.
• Ucpávku typu cartridge propláchněte roztokem glykolu ve
vodě, aby jste ji mohli použít. Tlak nesmí přesáhnout
stanovený tlak ucpávky typu cartridge.
10. Servis
Při objednání náhradních dílů uveďte vždy údaje vyznačené na
typovém štítku čerpadla a tím si zajistíte dodání správných
součástí.
Jestliže je Grundfos požádán o servis čerpadla, musí být
Grundfos kontaktován s detaily o čerpané kapalině, atd., předtím,
než je čerpadlo odesláno do servisu. Jinak může Grundfos
odmítnout přijmout čerpadlo do opravy.
10.1 Servisní soupravy a servisní instrukce
Viz www.grundfos.com (WebCAPS), WinCAPS nebo katalog
servisních dílů.
11. Likvidace výrobku
Tento výrobek nebo jeho části musí být po skončení doby jeho
životnosti ekologicky zlikvidovány:
1. Využijte služeb místní veřejné či soukromé organizace,
zabývající se sběrem a zpracováním odpadů.
2. Pokud taková organizace ve vaší lokalitě neexistuje,
kontaktujte nejbližší pobočku Grundfos nebo servisní
středisko.
Technické změny vyhrazeny.
