5. Condições de funcionamento
As condições de funcionamento indicadas nas instruções de
instalação e funcionamento para bombas NK, NKG também se
aplicam às bombas com instalação tandem do empanque.
5.1 Líquido de limpeza
O líquido de limpeza tem de estar limpo.
O líquido de limpeza deve ser seleccionado de
acordo com a aplicação e não pode afectar
Atenção
quimicamente os materiais da bomba e o
empanque.
O líquido de limpeza tem de apresentar um ponto de ebulição
elevado e boas propriedades de lubrificação e transmissão do
calor.
O fluxo do líquido de limpeza deve igualmente estar de acordo
com a aplicação (caudal recomendado de 25-200 l/h).
Aviso
Nunca ligue directamente o abastecimento do
líquido de limpeza ao sistema público de
abastecimento de água. As regulamentações
locais têm de ser cumpridas.
É possível ligar a câmara do empanque/cartucho vedante a um
depósito separado do líquido de limpeza. Nestes casos, têm de
ser cumpridas as instruções de instalação e funcionamento do
fabricante.
5.1.1 Pressão do líquido de limpeza e temperatura máximas
A pressão do líquido de limpeza tem de ser sempe inferior à
pressão do líquido bombeado.
A temperatura máxima permitida do líquido de limpeza depende
do material em borracha do empanque secundário.
Temperatura máxima permitida do
Empanque
EPDM
FFKM
FKM
FXM
HNBR
Estes valores aplicam-se à água enquanto líquido de limpeza.
Se forem utilizados outros líquidos de limpeza, contacte a
Grundfos para obter informações sobre a temperatura máxima
permitida do líquido de limpeza.
5.1.2 Ponto de evaporação do líquido de limpeza
A instalação tandem do empanque suporta líquidos bombeados
com uma temperatura até 140 °C. De forma a assegurar uma
lubrificação adequada do líquido na folga do empanque, é
extremamente importante que o ponto de evaporação do líquido
de limpeza seja, pelo menos, 10-15 °C superior à temperatura do
líquido bombeado.
líquido de limpeza
[°C]
+120
+140
+90
+140
+90
6. Instalação
6.1 Ligação do líquido de limpeza
6.1.1 Instalação tandem do empanque com dois empanques
separados numa câmara do empanque
1
2
3

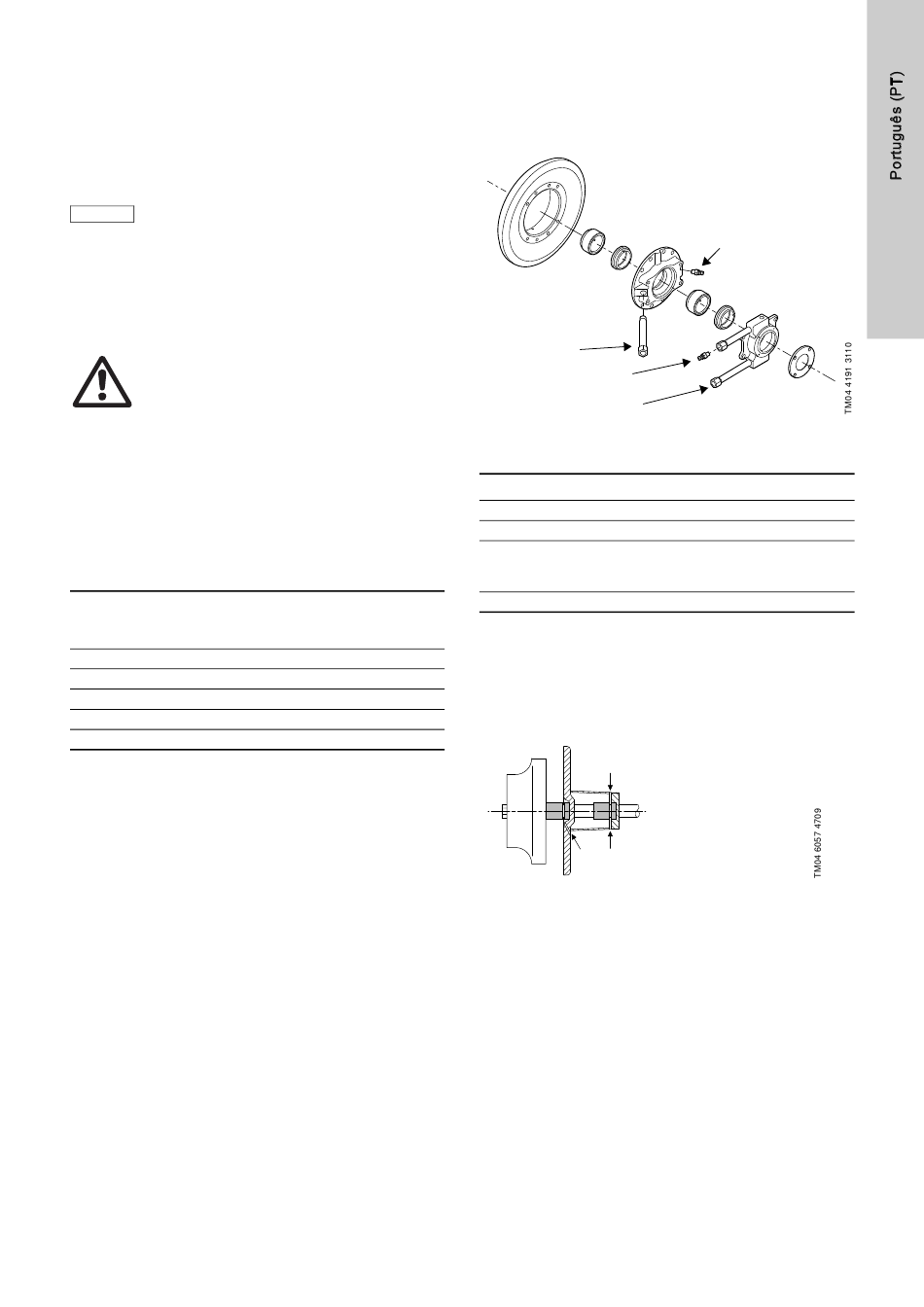

Fig. 2 Instalação tandem do empanque com dois empanques
separados numa câmara do empanque
Pos. Descrição
A Parafuso de purga para o líquido bombeado
1 Ligação da tubagem do empanque principal -3/8"
Ligação da tubagem do empanque secundário com
2 parafuso de purga para purga da câmara do empan-
que -3/8"
3 Ligação da tubagem do empanque secundário -3/8"
Nesta instalação tandem do empanque a câmara do empanque
tem três ligações. Consulte a fig. 2 e a fig. 3. A pos. 1 conduz
ao lado do líquido bombeado do empanque e as pos. 2 e 3
conduzem à câmara do empanque. Todas as ligações se
encontram junto às faces do vedante dos empanques.
Ligações
2
3
1
Fig. 3 Sentido do caudal do líquido de limpeza
Soluções "dead end" (consulte 6.2 Sistema de limpeza)
Utilize apenas a ligação 3 como entrada e a 2 para purga.
A ligação 1 tem de estar ligada.
Soluções de circulação (consulte 6.2 Sistema de limpeza)
Utilize a ligação 3 como entrada e a 2 como saída. O líquido de
limpeza lubrifica e arrefece o empanque secundário.
A ligação 1 tem de estar ligada.
A
