Hrvatski (HR) Montažne i pogonske upute
SADRŽAJ
1. Označavanje uputa
2. Opće informacije
3.

Opis proizvoda

4. Primjena
5. Radni uvjeti
5.1 Tekućina za ispiranje
6. Instalacija
6.1 Priključak tekućine za ispiranje
6.2 Sustav za ispiranje
7. Puštanje u pogon
8. Održavanje
9. Rad
9.1 Periodi neaktivnosti i zaštita od smrzavanja
10. Servis
10.1 Servisni kompleti i servisne upute
11. Zbrinjavanje
Upozorenje
Prije montaže treba bezuvjetno pročitati ove
montažne i pogonske upute. Montaža i rad
moraju biti u skladu s lokalnim propisima i
standardnim normama profesionalne izvedbe.
1. Označavanje uputa
Upozorenje
Sigurnosni naputci u ovoj montažnoj i pogonskoj
uputi, čije nepridržavanje može ugroziti ljude,
posebno su označeni općim znakom opasnosti
prema DIN-u 4844-W00.
Ovaj simbol se nalazi uz sigurnosne upute čije
Upozorenje nepridržavanje predstavlja opasnost za stroj i
njegove funkcije.
Uz ovaj znak dani su savjeti ili upute koji
Uputa
olakšavaju rad i osiguravaju sigurni pogon.
2. Opće informacije
Ove montažne i pogonske upute su dodatak montažnim i
pogonskim uputama za NK, NKG crpke.
36
3. Opis proizvoda
Stranica Ovaj tip dvostruke brtve sastoji se od dvije brtve vratila montirane
u tandemski spoj u odvojenoj komori brtve ili u patronskoj brtvi.
36
36
36
36
37
37
37
37
38
39
39
39
39
39
39
1
39

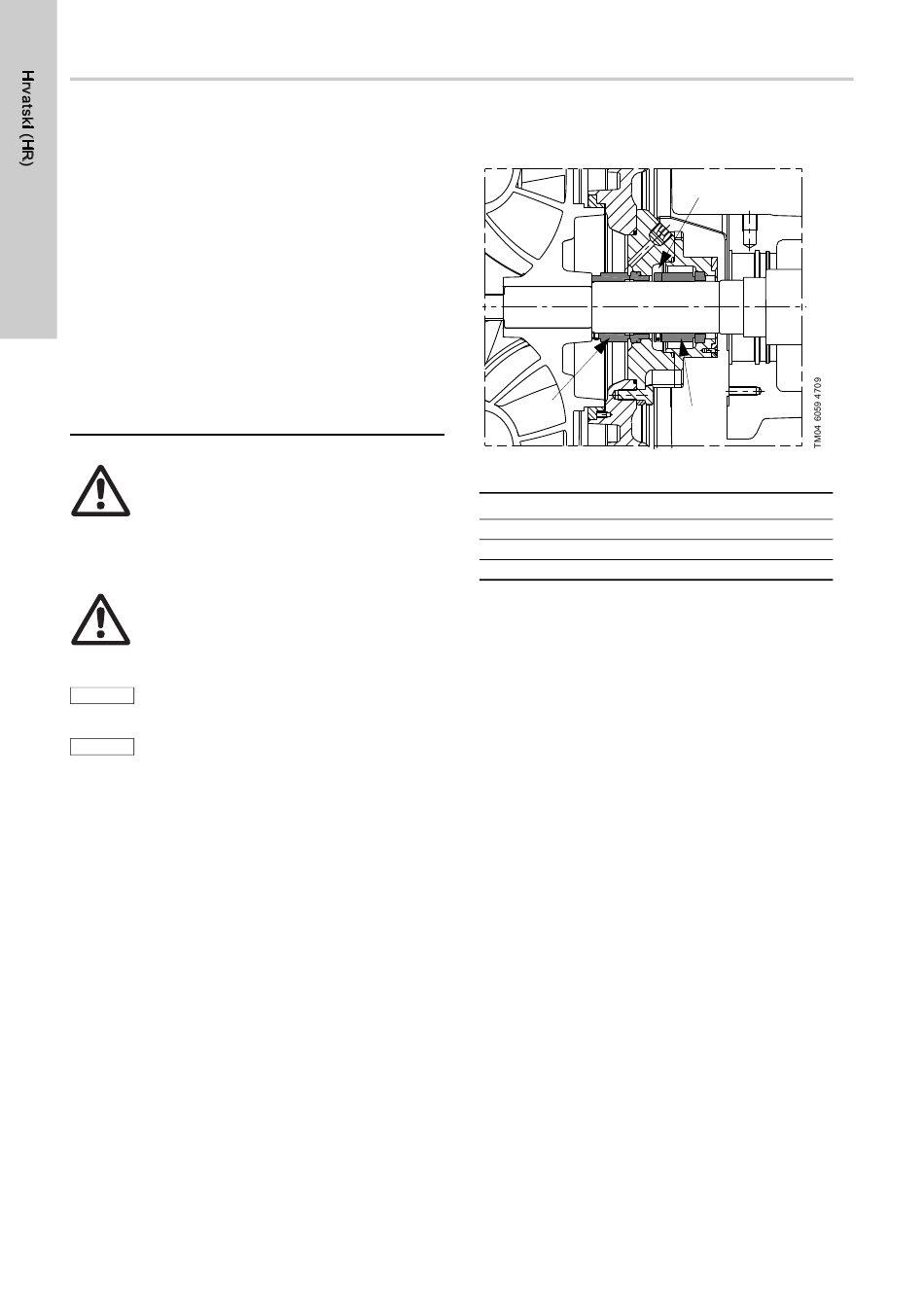

Slika 1 Tandemski spoj brtvi sastoji se od dvije brtve vratila
Poz. Opis
1 Primarna brtva vratila
2 Sekundarna brtva vratila
3 Komora brtve, sadrži tekućinu za ispiranje
Crpke s tandemskim spojem brtvi zahtjevaju sustav za ispiranje
koji komori brtve pribavlja odgovarajuću tekućinu za ispiranje.
Tlak u komori brtve/patronskoj brtvi mora biti niži od tlaka dizane
tekućine. Zbog toga, mala količina dizane tekućine će iscuriti kroz
primarnu brtvu vratila i pomiješati se s tekućinom za ispiranje.
Dizana tekućina, koja curi kroz primarnu brtvu, bit će odvedena
tekućinom za ispiranje.
Pošto je primarna brtva vratila u kontaktu s tekućinom na obje
strane, u zazoru brtve nema zone isparavanja. To sprječava
stvaranje kristaliziranog taloga na brtvenim površinama primarne
brtve vratila. Naslage mogu uzrokovati grešku primatne brtve
vratila.
U vrelim primjenama, tekućina za ispiranje dodatno uklanja
vrućinu iz sustava i tijekom rada i tijekom mirovanja, a time hladi
brtvene površine brtve vratila.
4. Primjena
Tandemski spoj brtvi je optimalno rješenje u sljedećim
slučajevima:
• Crpka diže kristalizirane tekućine, npr. jake mineralne otopine.
Stvaranje kristala na atmosferskoj strani bit će izbjegnuto.
• Podmazivanje i hlađenje brtvi vratila je neophodno tijekom
mirovanja.
• Potrebno je nadzirati stupanj propuštanja iz primarne brtve
vratila.
• Neophodno je spriječiti ulaz zraka s atmosferske strane
(za tekućine koje reagiraju s atmosferskim kisikom).
• Crpka radi s negativnim ulaznim tlakom (vakuum) od
0 - 0,69 bara u usporedbi s tlakom u komori za ispiranje.
U tom slučaju tekućina za ispiranje će osigurati film za
podmazivanje primarne brtve vratila.
Tandemski spoj brtvi može raditi s dizanom tekućinom
temperature do 140 °C.
