Svenska (SE) Monterings- och driftsinstruktion
INNEHÅLLSFÖRTECKNING
1. Symboler som förekommer i denna instruktion
2. Allmän information
3. Produktbeskrivning
4. Användningsområden
5. Driftsförhållanden
5.1 Spolvätska
6. Installation
6.1 Spolvätskeanslutning
6.2 Spolsystem
7. Igångkörning
8. Underhåll
9. Drift
9.1 Inaktiva perioder samt frostskydd
10. Service
10.1 Service kit och serviceanvisningar
11. Destruktion
Varning
Läs denna monterings- och driftsinstruktion före
installation. Installation och drift ska ske enligt
lokala föreskrifter och gängse praxis.
1. Symboler som förekommer i denna instruktion
Varning
Efterföljs inte dessa säkerhetsinstruktioner finns
risk för personskada!
Efterföljs inte dessa säkerhetsinstruktioner finns
Varning
risk för driftstopp eller skador på utrustningen!
Rekommendationer eller instruktioner som
Anm.
underlättar jobbet och säkerställer säker drift.
2. Allmän information
Denna monterings- och driftsinstruktion är ett komplement till
monterings- och driftsinstruktionen för pumparna NK, NKG.
3. Produktbeskrivning
Sida Denna typ av dubbel tätning består av två axeltätningar
monterade i en tandemkonstruktion i en separat tätningskammare
93
eller i en patrontätning.
93
93
93
94
94
94
94
95
96
96
96
96
96
96
96 1

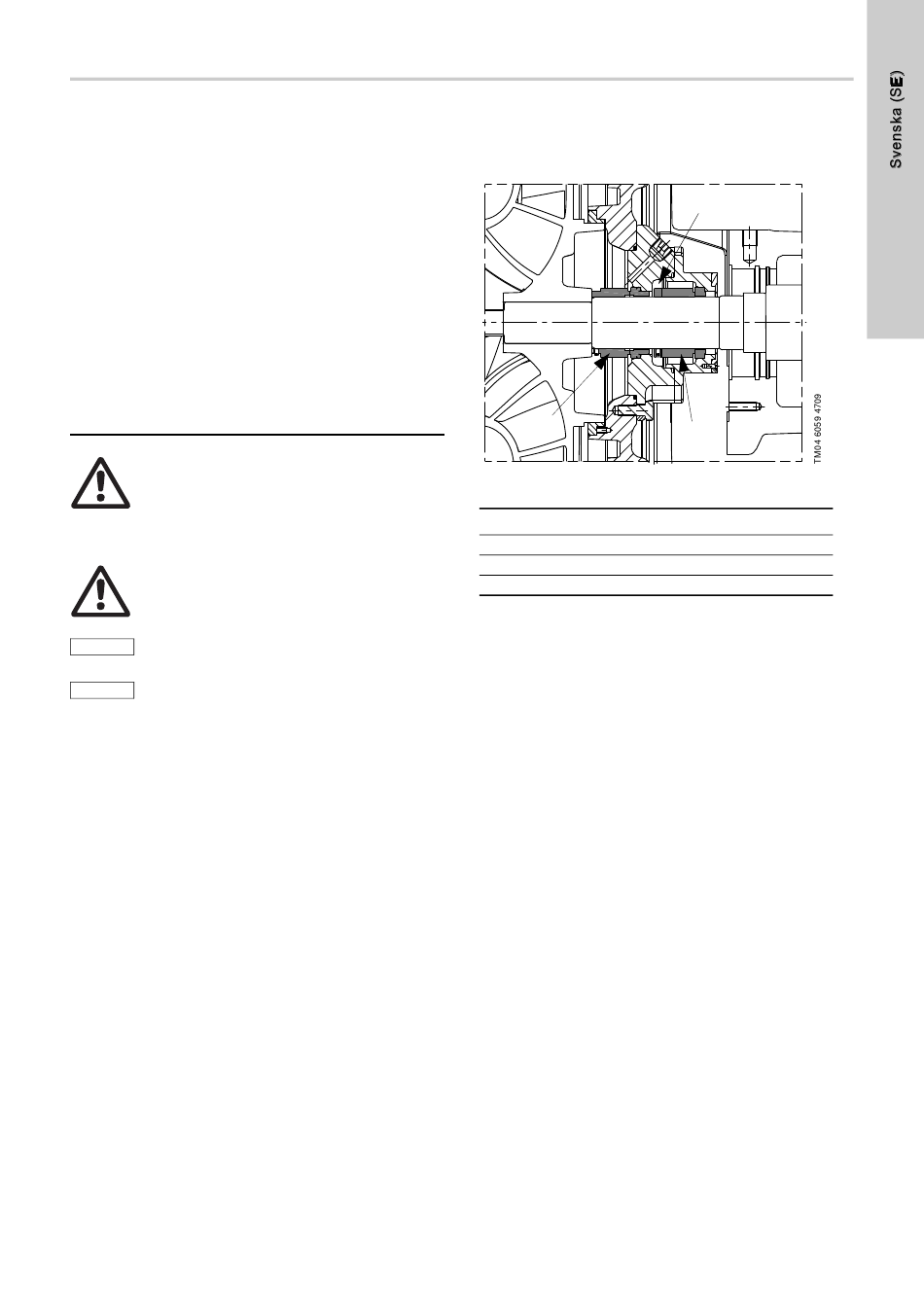

Fig. 1 Tandemkonstruktion bestående av två axeltätningar
Pos. Beskrivning
1 Primär axeltätning
2 Sekundär axeltätning
3 Tätningskammare med spolvätska
Pumpar med tandemkonstruktion för axeltätningar kräver
spolsystem för korrekt tillförsel av spolvätska till
tätningskammaren.
Trycket i tätningskammaren/patrontätningen måste vara lägre än
trycket i den pumpade vätskan. Därför kommer en liten mängd
vätska att sippra genom den primära axeltätningen och blandas
med spolvätskan. Den pumpade vätska som läcker genom den
primära tätningen spolas bort av spolvätskan.
Eftersom den primära axeltätningen är i kontakt med vätska på
båda sidorna finns ingen förångningszon i tätningsspalten.
Detta förhindrar ansamling av kristalliserande avlagringar på den
primära axeltätningen. Sådana avlagringar förstör med tiden den
primära axeltätningen.
I varma applikationer leder spolvätskan dessutom bort värme från
systemet, både vid drift och stillestånd, och kyler därmed
axeltätningens tätningsytor.
4. Användningsområden
Tandemtätning är den optimala lösningen i följande fall:
• Pumpar för kristalliserande vätska (till exempel
kaustiksodalösning). Ansamling av kristaller på atmosfärsidan
undviks.
• Smörjning och kylning av axeltätningar krävs under stillestånd.
• Övervakning av läckagemängd genom den primära
axeltätningen krävs.
• Det måste förhindras att luft tränger in från atmosfärsidan
(för vätskor som reagerar med atmosfäriskt syre).
• Pumpar som arbetar med negativt inloppstryck 0-0,69 bar
jämfört med trycket i spolkammaren.
I detta fall ger spolvätskan en smörjfilm för den primära
axeltätningen.
Konstruktionen för tandemtätning klarar temperaturer för den
pumpade vätskan upp till 140 °C.
