Varování
Před zahájením montážních prací si pečlivě
přečtěte tyto montážní a provozní předpisy.
Montáž a provoz provádějte rovněž v souladu
s místními předpisy a se zavedenou osvědčenou
praxí.
1. Označení důležitosti pokynů
Varování
Bezpečnostní pokyny uvedené v tomto
montážním a provozním návodu, jejichž
nedodržení může způsobit ohrožení osob.
Tento symbol je uveden u bezpečnostních
Pozor pokynů, jejichž nedodržení může mít za následek
ohrožení zařízení a jeho funkcí.
Pod tímto symbolem jsou uvedeny rady
Pokyn a pokyny, které usnadňují práci a které zajišt'ují
bezpečný provoz čerpadla.
2. Obecné informace
Tento instalační a provozní návod tvoří dodatek k instalačnímu a
provoznímu návodu čerpadel NK, NKG.
12
3. Popis zařízení
Strana Tento typ dvojité mechanické ucpávky tvoří dvě hřídelové
ucpávky v tandemovém uspořádání umístěné v samostatné
12
ucpávkové komoře nebo v ucpávce typu cartridge.
12
12
12
13
13
13
13
14
15
15
15
15
15
15
15 1

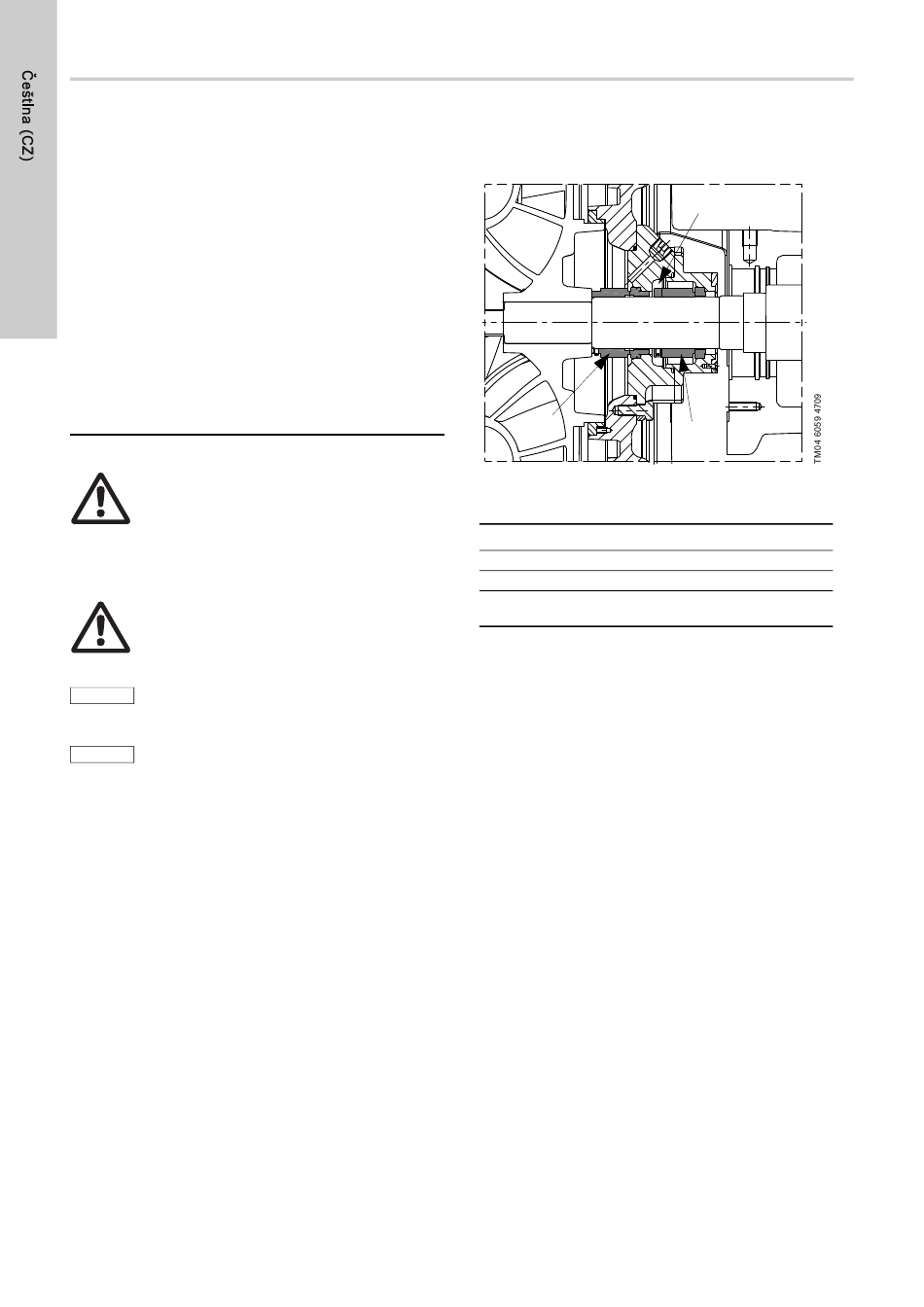

Obr. 1 Tandemové uspořádání ucpávky se dvěma
hřídelovými ucpávkami.
Pol. Název
1 Primární ucpávka hřídele
2 Sekundární ucpávka hřídele
Ucpávková komora obsahující proplachovací
3
kapalinu
Čerpadla s tandemovým uspořádáním ucpávky hřídele vyžadují
proplachovací systém poskytující správnou proplachovací
kapalinu ucpávkové komoře.
Tlak v ucpávkové komoře/ucpávce typu cartridge musí být nižší,
než je tlak čerpané kapaliny. V důsledku toho malé množaství
čerpané kapaliny bude prosakovat primární ucpávkou hřídele a
bude se mísit s proplachovací kapalinou. Primární ucpávkou,
bude unikající čerpaná kapalina splachována proplachovací
kapalinou.
Protože primární ucpávka hřídele je v kontaktu s čerpanou
kapalinou na obou stranách, nevznikne odpařovací zóna v
mezeře ucpávky. To zabraňuje tvorbě krystalizujících usazenin na
těsnicích plochách primární ucpávky hřídele. Eventuální nánosy
povedou k selhání primární hřídelové ucpávky.
V horkých aplikacích proplachovací kapalina kromě toho
odstraňuje teplo během provozu i za klidového stavu a tak
ochlazuje těsnicí plochy ucpávky hřídele.
4. Oblasti použití
Tandemová ucpávka hřídele je optimálním řešením v těchto
případech:
• Čerpadlo čerpá krystalizující kapaliny, např. roztok louhu
sodného. Vyhne se tím tvoření krystalů na atmosférické
straně.
• Mazání a chlazení hřídelové ucpávky je nutné během
klidového stavu.
• Je nutné monitorování míry úniků z primární ucpávky hřídele.
• Prevence proti vniknutí vzduchu z atmosférické strany je
nezbytná (pro kapaliny, které reagují s atmosférickým
kyslíkem).
• Čerpadlo je v provozu s negativním vstupním tlakem (vakuum)
0 - 0,69 bar v porovnání s tlakem v proplachovací komoře.
V tomto případě proplachovací kapalina poskytuje mazací
vrstvu pro primární ucpávku hřídele.
Tandemové uspořádání ucpávky může pracovat s čerpanou
kapalinou do teploty 140 °C.
3
2
