6.2.3 Systèmes externes d'alimentation en liquide de rinçage
Garnitures mécaniques standards : Le liquide de rinçage
nettoie la chambre et est évacué vers un drain. Le liquide de
rinçage refroidit et lubrifie efficacement les faces d'étanchéité.
Sortie 3/8"
Entrée 3/8"

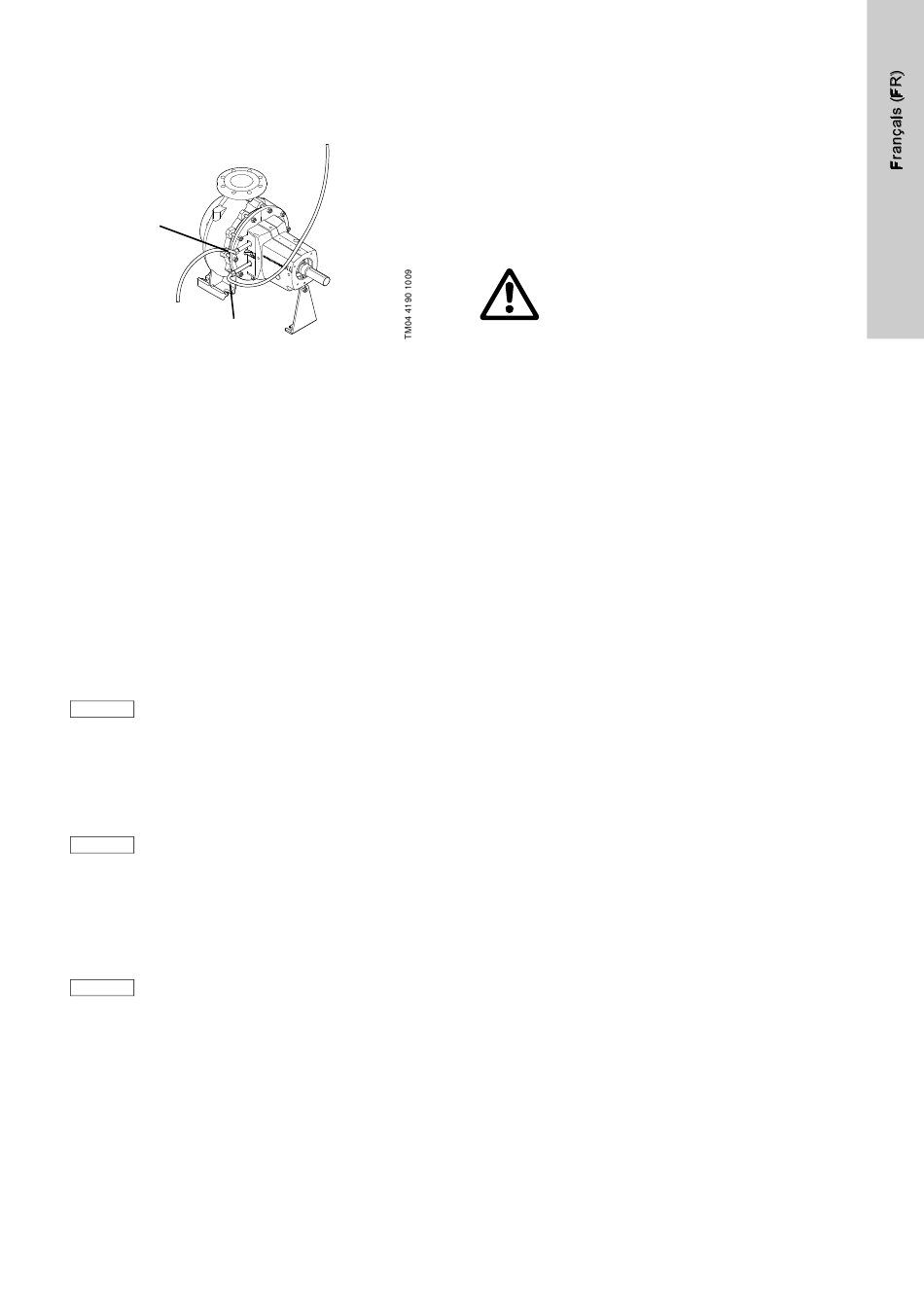

Fig. 7 Garniture en tandem avec liquide de rinçage évacué
vers un drain
En cas de fuite, le liquide pompé est évacué vers le drain par le
liquide de rinçage.
Pour les systèmes externes d'alimentation en liquide de rinçage,
noter les conditions suivantes :
• Le débit du liquide de rinçage doit correspondre à l'application
(débit recommandé : 25-200 l/h). Une augmentation de la
température du liquide de rinçage de 20 °C peut aussi être
utilisée comme paramètre de contrôle).
• La pression du liquide de rinçage doit toujours être inférieure à
la pression de liquide pompé.
Garniture à cartouche : Le liquide de rinçage nettoie la garniture
à cartouche et est évacué vers un drain. Si la pression d'entrée
externe du liquide de rinçage chute, la fonction de pompage
interne de la garniture à cartouche fournit une circulation
suffisante du liquide de rinçage pour refroidir et lubrifier les faces
d'étanchéité. La garniture à cartouche est équipée d'une purge
automatique.
L'alimentation en liquide de rinçage ne doit
jamais être raccordée directement au réseau
Nota
public de distribution d'eau. Il convient de
respecter la réglementation locale.

7. Mise en service

Voir aussi la notice d'installation et de fonctionnement de la
pompe standard.
La chambre/cartouche et la pompe doivent être
Précautions
remplies de liquide et purgées avant la mise en
route de la pompe.
1. Raccorder l'entrée et la sortie de la chambre/cartouche au
moyen d'une tuyauterie adaptée ou d'un raccord.
Voir figures 2 et 4.
2. Démarrer la pompe et vérifier le sens de rotation.
Vérifier le bon sens de rotation sur le couvercle du moteur.
La chambre/cartouche doit toujours être remplie
Précautions
de liquide de rinçage pendant le fonctionnement.
La marche à sec détruit la garniture mécanique.
8. Maintenance
Voir la notice d'installation et de fonctionnement des pompes NK,
NKG.
9. Fonctionnement
Pour assurer un fonctionnement optimal, s'assurer que le débit
du liquide de rinçage est toujours suffisant et vérifier que le
réservoir surélevé ne soit jamais vide.
Selon le liquide pompé, la qualité du liquide de rinçage doit être
vérifiée à intervalles réguliers pour assurer un fonctionnement
optimal.
9.1 Périodes d'inactivité et protection contre le gel
Avertissement
Faire très attention à l'orientation des orifices de
purge afin de s'assurer que l'eau s'échappant ne
blesse pas l'opérateur ni n'endommage le moteur
ou d'autres composants.
Lors de la manipulation de liquides brûlants ou
dangereux, faire particulièrement attention au
risque de blessures.
Les réglementations locales de sécurité doivent
être observées.
Pompe
Pour plus d'informations, consulter la notice d'installation et de
fonctionnement des pompes NK, NKG.
Chambre d'étanchéité
Dévisser les deux raccords (pos. 2 et 3, fig. 2).
Le raccordement inférieur du liquide de rinçage fonctionne
comme un drain.
Garniture à cartouche
1. Dévisser les raccords du liquide de rinçage (pos. 1 et 2, fig. 4).
2. Vider la garniture à cartouche. Cela peut être effectué de deux
manières différentes :
• Évacuer le liquide restant au moyen d'un compresseur ou d'un
outil similaire. La pression ne doit pas dépasser la pression
nominale de la garniture à cartouche.
• Rincer la garniture à cartouche au moyen d'une solution à
l'eau glycolée, si applicable. La pression ne doit pas dépasser
la pression nominale de la garniture à cartouche.
10. Maintenance
Lorsque vous commandez des pièces détachées, toujours bien
préciser les données de la plaque signalétique de la pompe pour
assurer la livraison des bons produits.
S'il est demandé à Grundfos de réparer la pompe, la société doit
être informé précisément du liquide pompé, etc. avant retour de
la pompe. Faute de quoi, Grundfos peut refuser de réparer cette
pompe.
10.1 Kits et notice de maintenance
Consulter www.Grundfos.com (WebCAPS), le WinCAPS ou le
Catalogue des pièces détachées.

11. Mise au rebut

Ce produit ou des parties de celui-ci doit être mis au rebut tout en
préservant l'environnement :
1. Utiliser le service local public ou privé de collecte des déchets.
2. Si ce n'est pas possible, envoyer ce produit à Grundfos ou au
réparateur agréé Grundfos le plus proche.
Nous nous réservons tout droit de modifications.
