6.2.3 Зовнішня система подачі рідини промивання
Стандартні ущільнення валу: Рідина промивання
поступає до камери, а потім відводиться до каналізації.
При цьому рідина промивання охолоджує і змащує
ущільнення валу більш ефективно.
3/8" вихід
3/8" вхід

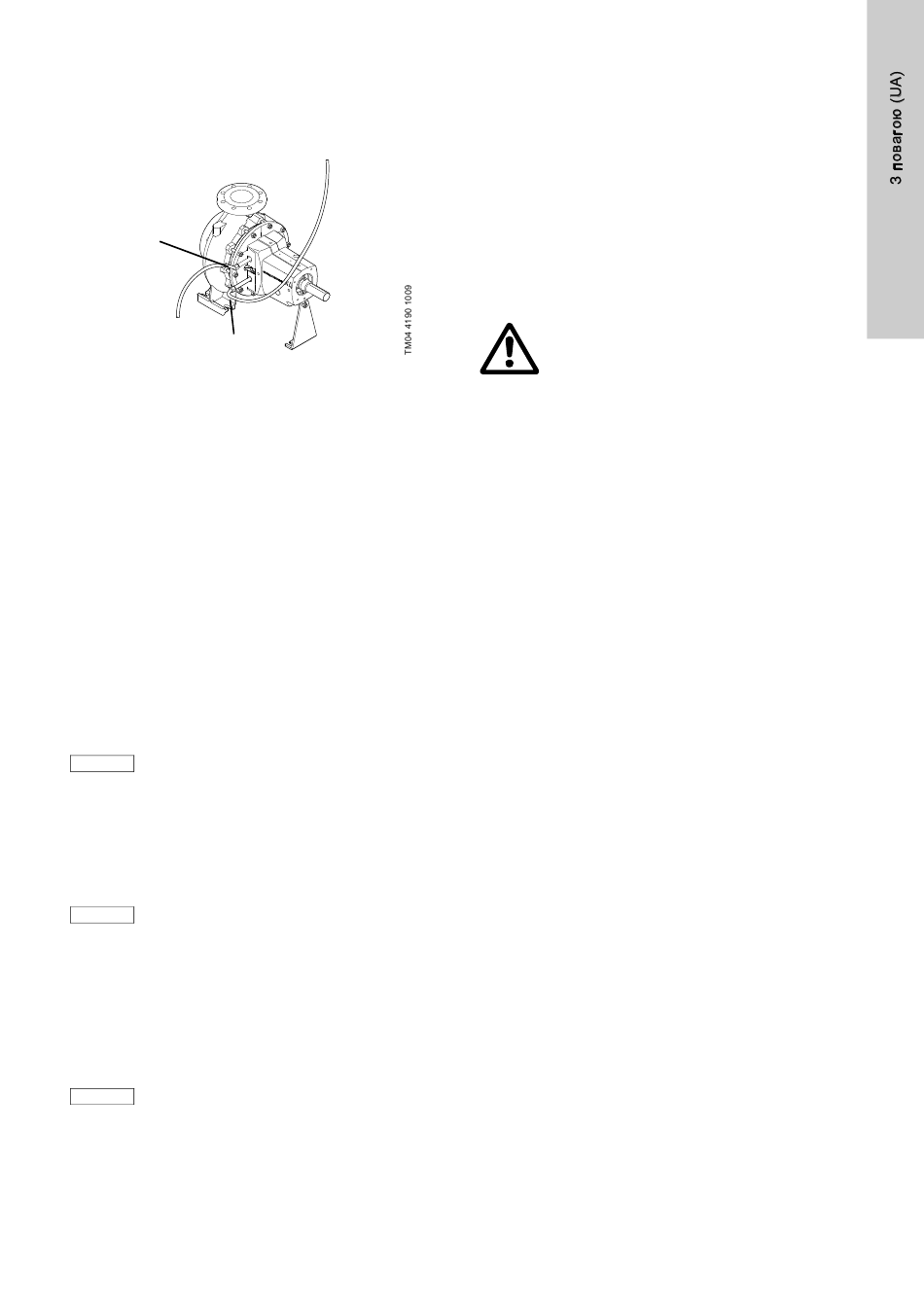

Рис. 7 Ущільнення валу типу "tandem" з відводом до
каналізації.
Перекачувані рідини, які протікають через первинне
ущільнення валу, змиваються в каналізацію з рідиною
промивання.
Зовнішня система подачі рідини промивання має наступні
умови:
• Витрату промивальної рідини слід вибирати з урахуванням
області застосування (рекомендується витрата від от
25 до 200 л/год. Підвищення температури промивної
рідини на 20 °С може бути використане в якості керуючого
параметра).
• Тиск рідини для промивання завжди повинен бути нижче за
тиск перекачуваного середовища.
Картриджеве ущільнення: Рідина промивання поступає в
картридж, а потім відводиться до каналізації. Якщо зовнішня
система подачі рідини зламана, то внутрішньої циркуляції в
картриджі буде достатньо для забезпечення циркуляції
промивної рідини для охолодження й змащування поверхонь
тертя. Видалення повітря з картриджевого ущільнення
проходить автоматично.
Система подачі промивальної рідини ні за
яких умов не повинна бути безпосередньо
Вказівка підключена до системи питного
водопостачання. Необхідно датримуватись
всіх локальних норм та правил.
7. Запуск
Дивіться також керівництво по монтажу і експлуатації для
стандартних насосів.
Перед запуском насоса необхідно повністю
заповнити камеру ущільнення/картріджеве
Увага
ущільнення і насос перекачуваною рідиною,
а також видалити з них повітря.
1. Під'єднати вхідний та вихідний патрубки камери
ущільнення / картріджевого ущільнення за допомогою
відповідної труби або шланга. Дивіться малюнки 2 та 4.
2. Запустіть насос і перевірте напрям обертання.
Правильний напрям обертання насоса дивіться на кожусі
вентилятора електродвигуна.
Камера ущільнення/картридж повинна бути
завжди заповнена промивальною рідиною під
Увага
час роботи.
Робота в режимі "сухий хід" призведе до
руйнування торцевого з'єднання.
8. Технічне обслуговування
Дивіться інструкцію з монтажу та експлуатації для насосів NK,
NKG.
9. Експлуатація
Для того, щоб забезпечити оптимальну експлуатацію з
номінальними характеристиками насоса, завжди повинна
бути достатня подача промивальної рідини, в напірному
резервуарі завжди повинна бути якась кількість промивальної
рідини.
Регулярно, залежно від перекачуваного середовища,
необхідно перевіряти кількість промивальної рідини, щоб
забезпечити оптимальний режим роботи.
9.1 Простій та захист від замерзання
Попередження
Необхідно стежити за положенням отворів
для випуску повітря і приймати заходи до
того, щоб вода, що виходить з них, не стала
причиною опіків обслуговуючого персоналу
або пошкодження електродвигуна або інших
вузлів і деталей.
У системах з гарячою водою або
небезпечними рідинами необхідно прийняти
спеціальні заходи безпеки щоб уникнути
травм.
Повинні виконуватися місцеві розпорядження
по техніці безпеки.
Насос
Загальні вказівки дивіться в інструкції по монтажу і
експлуатації для насосів NK, NKG.
Камера ущільнення
Відкрутіть два з'єднання (поз. 2 та 3, мал. 2).
Нижнє з'єднання для промивальної рідини є зливним.
Картриджеве ущільнення
1. Відкрутіть два з'єднання (поз. 1 та 2, мал. 4).
2. Злийте рідину з картриджа. Для цього необхідно:
• Видути залишки рідини за допомогою пістолета-
розпилювача повітря або подібного пристрою. При цьому
тиск не повинен перевищувати номінальний тиск
картріджевого ущільнення.
• По можливості промити картридж розчином гліколю у воді.
При цьому тиск не повинен перевищувати номінальний
тиск картріджевого ущільнення.
10. Сервісне обслуговування
При оформленні замовлення на запасні деталі необхідно
указувати дані із заводської таблички насоса.
Якщо представники Grundfos планують обслуговувати
забруднений насос, то необхідно зв'язатися з ними і надати
докладну інформацією про перекачувану рідини перед тим як
насос привезуть в сервісний центр. В іншому разі компанія
Grundfos може відмовитися прийняти насос на
обслуговування.
10.1 Комплекти запчастин і сервісні інструкції
Дивіться www.grundfos.com (WebCAPS), WinCAPS или
Service Kit Catalogue.
11. Утилізація відходів
Даний виріб, а також вузли і деталі повинні збиратися і
видалятися відповідно до вимог екології:
1. Використовуйте державні або приватні служби збору
сміття.
2. Якщо такі організації або фірми відсутні, зв'яжіться з
найближчою філією або Сервісним центром Grundfos.
Зберігається право на внесення технічних змін.
