Erillinen kierto/ensiöakselitiivisteen jäähdytys
Käytä liitäntää 1. Pumpun paineaukon ja liitännän 1 väliin voidaan
asentaa putki. Vaihtoehtoisesti ulkoinen syöttö voidaan kytkeä
liitäntään 1.
Kiertoa tai ensiöakselitiivisteen jäähdytystä käytetään yleisesti
seuraavissa tilanteissa:
• hiukkasten kertymisen estämiseksi tiivistepinnan alueelle
• paineen lisäämiseksi tiivistepinnan alueella, jotta
höyrystymispiste kohoaa
• akselitiivisteen alueen ilmaamiseksi, jotta kuivakäynti estetään
• akselitiivisteen jäähdyttämiseksi. (Tiivistepintojen välinen kitka
aiheuttaa 10-20 °C lämpötilannousun yli pumpattavan nesteen
lämpötilan. Tällöin pumpattava neste itse voi toimia
jäähdyttäjänä).
6.1.2 Tandem-tiivisterakenne, jossa kasettitiiviste
2

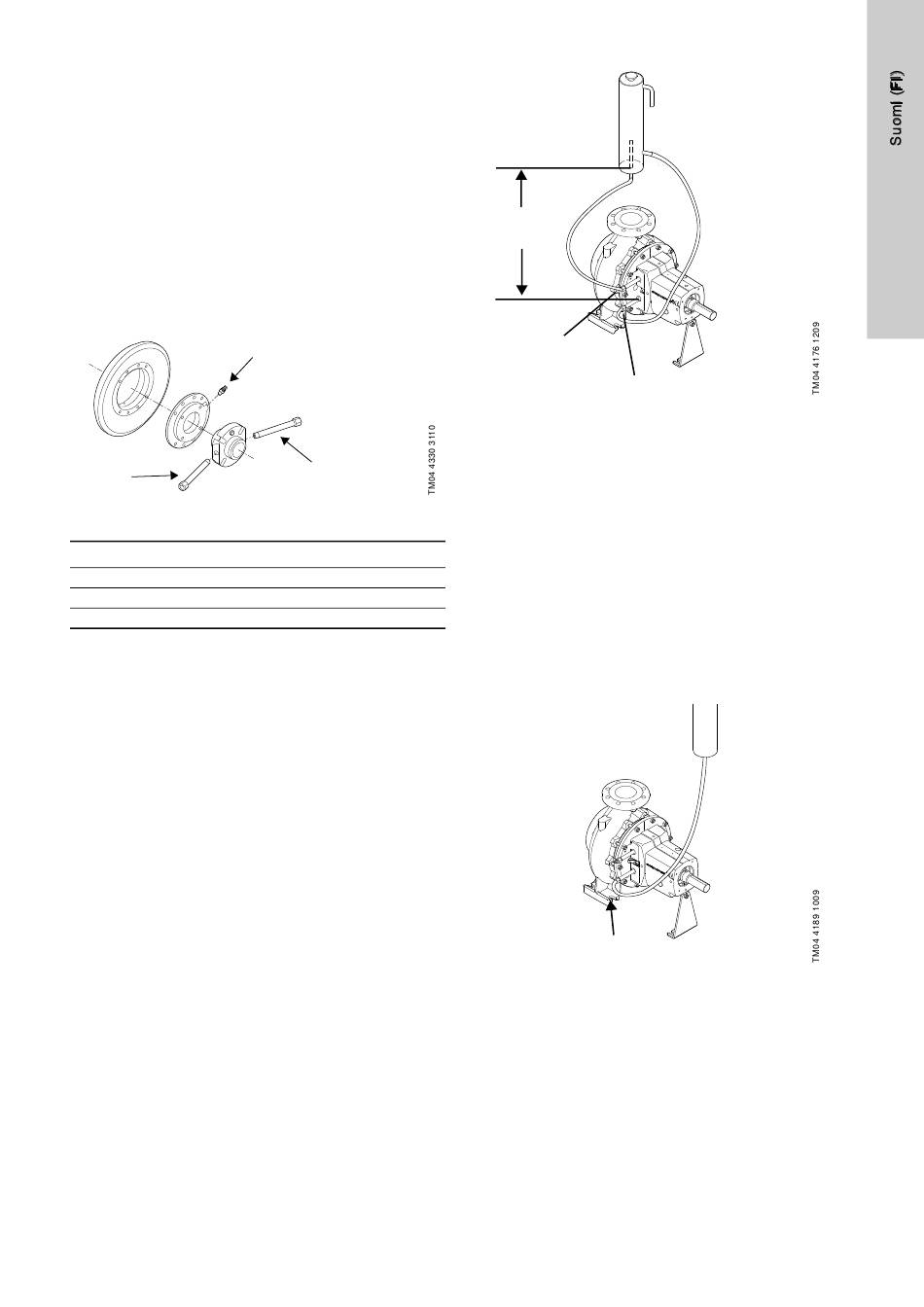

Kuva 4 Tandem-tiivisterakenne, jossa kasettitiiviste
Pos. Kuvaus
A Ilmausruuvi pumpattavalle nesteelle
1 Kasettitiivisteen tuloputken liitäntä -3/8"
2 Kasettitiivisteen lähtöputkien liitännät -3/8"
6.2 Huuhtelujärjestelmä
Tyypillisesti jotakin seuraavista menetelmistä käytetään
huuhtelunesteen liittämiseen pumppuun:
• kierto säiliöstä, katso kappale 6.2.1
• suljettu liitäntä säiliöstä, katso kappale 6.2.2
• ulkoinen huuhtelunestejärjestelmä, katso kappale 6.2.3.
Näille huuhteluratkaisuille on yhteistä, että paine tiivistepesässä
on matalampi kuin pumpattavan nesteen paine akselitiivisteen
kohdalla.
Huuhteluneste voitelee ja jäähdyttää toisioakselitiivistettä ja
ylläpitää nestemäistä olomuotoa ensiötiivisteen kohdalla
tiivistepesässä.
6.2.1 Kierto säiliöstä
Vakioakselitiivisteet: Tiivistepesä liitetään säiliöön kahdella
putkella.
Sekä ensiö- että toisioakselitiiviste tuottavat lämpöä käytön
aikana. Tämä lämpöenergia siirtyy huuhtelunesteeseen.
Lämmennyt huuhteluneste nousee luonnollisen kierron avulla
tiivistepesästä säiliöön, missä se jäähtyy. Jäähtynyt
huuhteluneste palaa tiivistepesään voitelemaan ja jäähdyttämään
tiivistepintoja.
Tietyn ajan kuluttua säiliössä oleva huuhteluneste on vaihdettava,
koska siihen sekoittuu pumpattavaa nestettä.
A
1
Vähintään
1 m
3/8" lähtö
3/8" tulo
Kuva 5 Tandem-tiivisterakenne huuhtelunesteen kierrolla
Kierto säiliöön voi olla myös pakkokiertoinen erillisen pumpun
avulla.
Kasettitiiviste: Kasettitiiviste liitetään säiliöön kahdella putkella.
Sisäinen pumppausvaikutus akselitiivisteessä tuottaa riittävän
huuhtelunesteen kierron tiivisteen jäähdytystä ja voitelua varten.
Kasettitiiviste on itseilmautuva.
Tietyn ajan kuluttua säiliössä oleva huuhteluneste on vaihdettava,
koska siihen sekoittuu pumpattavaa nestettä.
6.2.2 Suljettu liitäntä säiliöstä
Vakioakselitiivisteet: Tiivistepesä liitetään säiliöön yhdellä
putkella.
Huuhteluneste voitelee tiivistepinnat, mutta jäähdyttää niitä
vähemmän kuin kiertoa käytettäessä. Tietyn ajan kuluttua
säiliössä oleva huuhteluneste on vaihdettava, koska siihen
sekoittuu pumpattavaa nestettä.
3/8" tulo
Kuva 6 Tandem-tiivisterakenne suljetulla huuhtelunesteen
syötöllä
Huuhteluneste virtaa putkea pitkin yläsäiliöstä tiivistepesään.
Lämpöä ei johdeta pois järjestelmästä.
Kasettitiiviste: Kasettitiiviste ei sovellu suljettuun liitäntään.
