6.2.3 Eksterni sustav s tekućinom za ispiranje
Standardne brtve vratila: Tekućina za ispiranje ispire komoru
brtve i odlazi na ispust. Tekućina za ispiranje učinkovito hladi i
podmazuje brtvene površine.
3/8" izlaz
3/8" ulaz

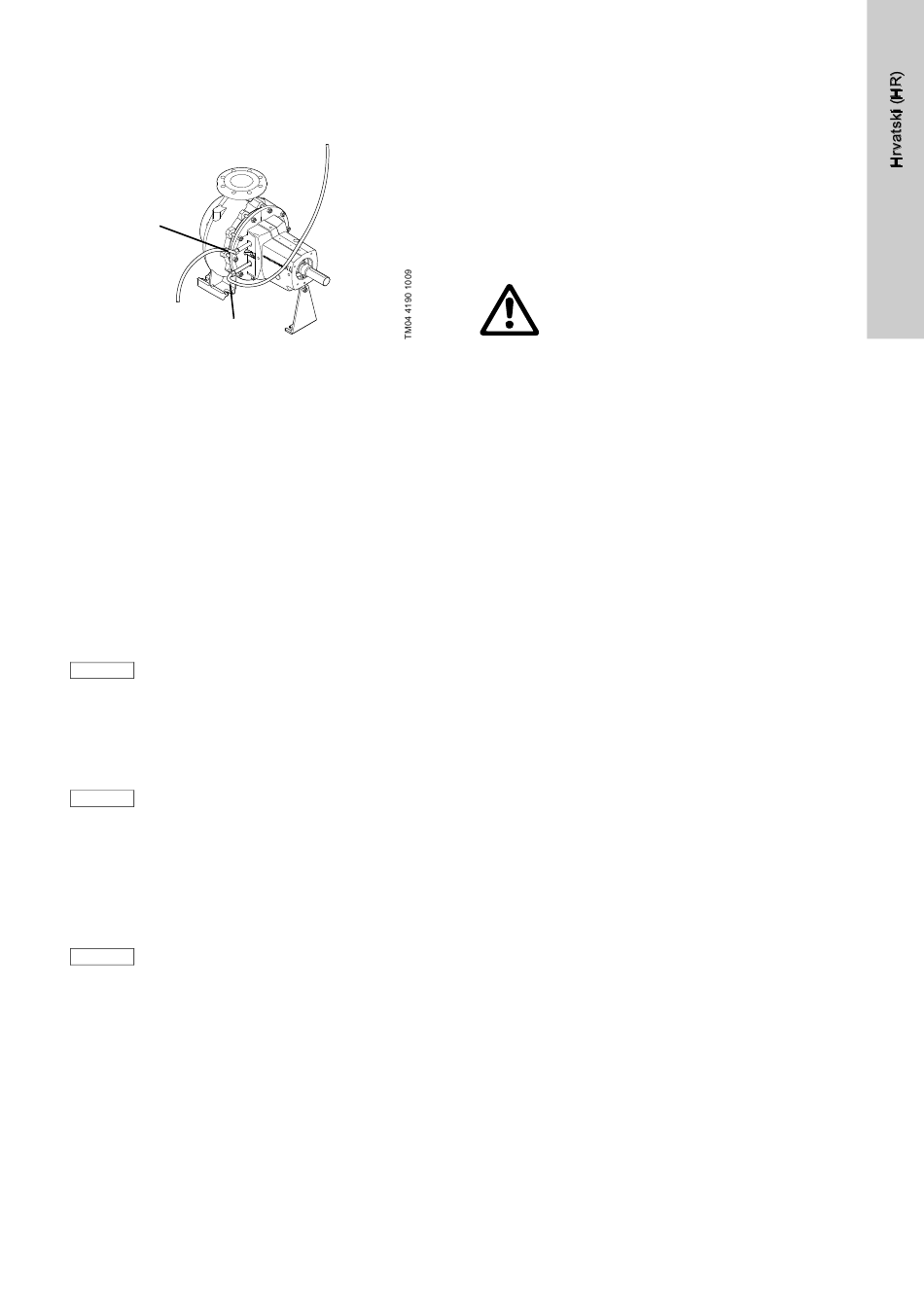

Slika 7 Tandemski rad brtvi s tekućinom za ispiranje
priključenom na ispust
Dizanu tekućinu koja curi kroz primarnu brtvu, tekućina za
ispiranje odvodi do ispusta.
Za eksterni sustav s tekućinom za ispiranje imajte na umu
sljedeće uvjete:
• Protok tekućine za ispiranje treba odgovarati primjeni
(preporučeni protok 25-200 l/h. Porast temperature tekućine
za ispiranje od 20 °C također je moguće koristiti kao
regulacijski parametar).
• Tlak tekućine za ispiranje uvijek mora biti niži od tlaka dizane
tekućine.
Patronska brtva: Tekućina za ispiranje ispire komoru brtve i
odlazi na ispust. Ukoliko ulazni tlak eksterne tekućine za ispiranje
padne, interna crpna funkcija patronske brtve osigurava dostatnu
cirkulaciju tekućine za ispiranje za hlađenje i podmazivanje
brtvenih površina. Patronska brtva je samoodzračna.
Nikada ne spajajte napajanje tekućine za
Uputa ispiranje direktno na javni vodoopskrbni sustav.
Potrebno je pridržavati se lokalnih propisa.
7. Puštanje u pogon
Također pogledajte montažne i pogonske upute za standardnu
crpku.
Prije startanja, komoru brtve/patronsku brtvu i
Upozorenje crpku potrebno je u potpunosti napuniti
tekućinom i odzračiti.
1. Spojite ulaz i izlaz komore brtve/patronske brtve pomoću
odgovarajućeg priključka za cijev ili crijevo.
Pogledajte slike 2 i 4.
2. Startajte crpku i provjerite smjer vrtnje.
Pogledajte ispravan smjer vrtnje na poklopcu ventilatora
motora.
Komora brtve/patronska brtva uvijek mora biti
Upozorenje napunjena s tekućinom za ispiranje tijekom rada.
Rad na suho uništava brtvu vratila.
8. Održavanje
Pogledajte montažne i pogonske upute za NK, NKG crpke.
9. Rad
Kako bi osigurali optimalno funkcioniranje i radne karakteristike,
osigurajte da je protok tekućine za ispiranje uvijek dostatan, i
provjerite da povišeni spremnik nikad ne ostane bez tekućine za
ispiranje.
Ovisno o dizanoj tekućini, kvalitetu tekućine za ispiranje potrebno
je provjeravati u redovnim intervalima, kako bi se osigurao
optimalan rad.
9.1 Periodi neaktivnosti i zaštita od smrzavanja
Upozorenje
Obratite pozornost na smjer odzračnih otvora,
i osigurajte da tekućina koja izlazi ne uzrokuje
povrede osoblja ili oštećenja motora ili drugih
komponenti.
Kod manipuliranja vrućim ili opasnim
tekućinama, specijalnu pažnju treba posvetiti
riziku od ozljeda uzrokovanih opekotinama od
vrućih ili opasnih tekućina.
Potrebno je pridržavati se lokalnih propisa.
Crpka
Za opće smjernice, pogledajte montažne i pogonske upute za
NK, NKG crpke.
Komora brtve
Odvijčajte dva priključka (poz. 2 i 3, sl. 2).
Niži priključak za ispiranje tekućinom funkcionira kao odvod.
Patronska brtva
1. Odvijčajte priključke za tekućinu za ispiranje (poz. 1 i 2, sl. 4).
2. Ispraznite patronsku brtvu. To je moguće napraviti na dva
načina:
• Ispušite preostalu tekućinu pomoću zračnog pištolja ili sličnog
uređaja. Tlak ne smije prekoračiti nazivni tlak patronske brtve.
• Isperite patronsku brtvu pomoću otopine glikola i vode, ukoliko
je to pogodno za predmetnu primjenu. Tlak ne smije
prekoračiti nazivni tlak patronske brtve.
10. Servis
Prilikom naručivanja rezervnih dijelova, uvijek navedite podatke s
natpisne pločice crpke, kako bi osigurali isporuku ispravnih
dijelova.
Ukoliko se od Grundfosa zatraži servisiranje crpke, Grundfos
mora biti obaviješten o detaljima o dizanoj tekućini, itd. prije no
što se crpka šalje na servis. U suprotnom, Grundfos može odbiti
servisiranje crpke.
10.1 Servisni kompleti i servisne upute
Pogledajte www.grundfos.com (WebCAPS), WinCAPS ili Service
Kit Catalogue (Katalog servisnih kompleta).
11. Zbrinjavanje
Ovaj se proizvod, a isto vrijedi i za njegove dijelove, mora zbrinuti
sukladno čuvanju okoliša:
1. U tu svrhu rabiti lokalne javne ili privatne tvrtke za zbrinjavanje
otpada.
2. Ukoliko to nije moguće, povežite se s najbližom
Grundfosovom filijalom ili radionicom.
Zadržano pravo tehničkih izmjena.
