6.2.3 Sústavy s externou preplachovacou kvapalinou
Štandardné hriadeľové upchávky: Preplachovacia kvapalina
preplachuje upchávkovú komoru a je vedená k odtoku.
Preplachovacia kvapalina účinne chladí a maže tesniace plochy
upchávky.
Výstup 3/8"
Vstup 3/8"

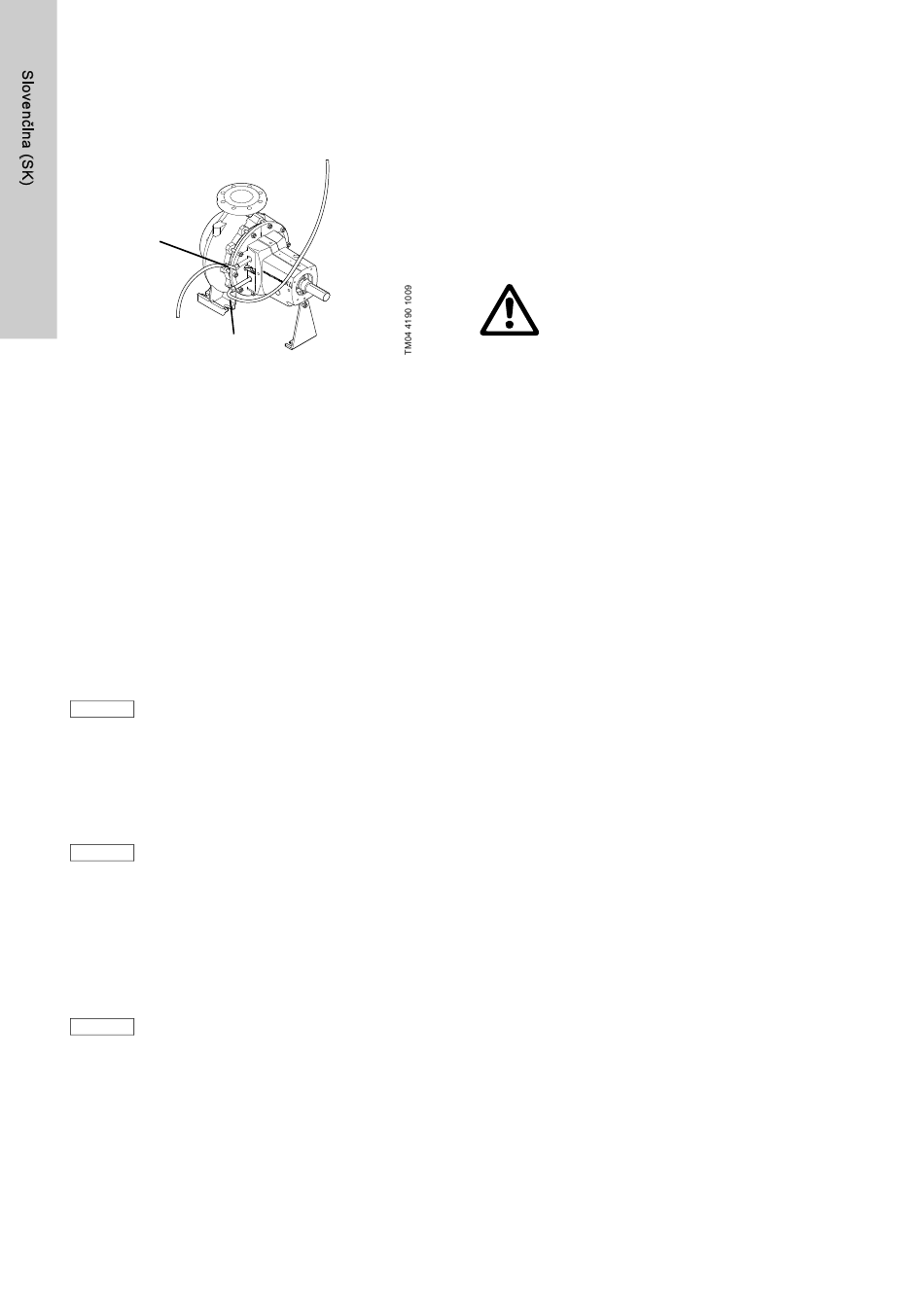

Obr. 7 Hriadeľová upchávka v tandemovom usporiadaní s
odvádzaním preplachovacej kvapaliny do odpadu
Čerpaná kvapalina presakujúca cez primárnu upchávku je
odplavená do odpadu preplachovacou kvapalinou.
Pre externé sústavy preplachovacej kvapaliny platia tieto
podmienky:
• Prietok preplachovacej kvapaliny musí zodpovedať aplikácii
(odporúčaný prietok 25-200 l/h). Zvýšenie teploty
preplachovacej kvapaliny o 20 °C môže byť aj použité ako
kontrolný parameter).
• Tlak preplachovacej kvapaliny musí byť vždy nižší než tlak
čerpanej kvapaliny.
Upchávka typu cartridge: Preplachovacia kvapalina preteká
upchávkou typu cartridge a vedie do odpadu. Ak tlak externej
preplachovacej kvapaliny poklesne, interná čerpacia funkcia
upchávky typu cartridge poskytne dostatočnú cirkuláciu
preplachovacej kvapaliny ku chladeniu tesniacich plôch
upchávky. Upchávka typu cartridge je samoodvzdušňovacia.
Preplachovací systém nesmie byť nikdy
pripojený priamo na systém verejného
Dôležité
zásobovania vodou. Dbajte pritom na dodržanie
platných miestnych predpisov.
7. Uvedenie do prevádzky
Viď taktiež montážny a prevádzkový návod pre štandardné
čerpadlo.
Pred uvedením do prevádzky je bezpodmienečne
nutné upchávkovou komoru/upchávku typu
Pozor
cartridge a čerpadlo úplne naplniť kvapalinou a
riadne odvzdušniť.
1. Pripojte vstupný a výstupný otvor upchávkovej komory/
upchávky typu cartridge, pomocou vhodného potrubia alebo
hadicovej prípojky. Pozri obrázky 2 a 4.
2. Zapnite čerpadlo a skontrolujte smer jeho otáčania.
Správny smer otáčania čerpadla udáva šípka na kryte
ventilátora motora.
Za prevádzky musí byť upchávková komora/
upchávka typu cartridge stále naplnená
Pozor
preplachovacou kvapalinou.
Prevádzka nasucho zničí upchávku hriadeľa.

8. Obsluha

Viď taktiež montážny a prevádzkový návod pre čerpadlá NK,
NKG.
80
9. Prevádzka (operation)
Pre zaistenie optimálnej funkčnosti a požadovaných
prevádzkových parametrov zabezpečte za všetkých okolností
dostatočný prietok preplachovacej kvapaliny a dbajte na
dostatočnú zásobu preplachovacej kvapaliny vo vyvýšenej
nádrži.
Kvôli zaisteniu optimálnej prevádzky pravidelne kontrolujte kvalitu
preplachovacej kvapaliny v závislosti na čerpanej kvapaline.
9.1 Odstavenie čerpadla a ochrana proti zamrznutiu
Varovanie
Všímajte si smer, ktorým sú obrátené
odvzdušňovacie otvory, a dbajte, aby unikajúca
kvapalina nespôsobila žiadnu ujmu na zdraví
osôb ani škodu na motore alebo inom zariadení.
Pokiaľ čerpáte horúce alebo nebezpečné
kvapaliny, venujte zvláštnu pozornosť vylúčeniu
rizika obarenia unikajúcou vrelou kvapalinou
alebo nebezpečnou kvapalinou.
Dbajte na miestne bezpečnostné predpisy.
Čerpadlo
Všeobecné pokyny nájdete aj v montážnych a prevádzkových
pokynoch pre čerpadlá NK, NKG.
Upchávková komora
Odskrutkujte dve prípojky (pol. 2 a 3, obr. 2).
Spodná prípojka preplachovacej kvapaliny slúži pre odvodnenie.
Upchávka typu cartridge
1. Odskrutkujte prípojky preplachovacej kvapaliny
(pol. 1 a 2, obr. 4).
2. Vyprázdnite upchávku typu cartridge. Toto môžete dosiahnuť
dvomi spôsobmi:
• Vyfúknite kvapalinu so stlačeným vzduchom alebo
vzduchovou pištoľou. Tlak nesmie presiahnuť menovitý tlak
upchávky typu cartridge.
• Upchávku typu cartridge prepláchnite roztokom glykolu a
vody, ak sa môže použiť. Tlak nesmie presiahnuť menovitý
tlak upchávky typu cartridge.

10. Servis

Pri objednaní náhradných dielov uveďte vždy údaje z typového
štítku čerpadla pre zaistenie dodania správnych súčastí.
Pokiaľ žiadate Grundfos o prevedenie servisných prác na
čerpadle, oznámte súčasne podrobnosti o čerpanej kvapaline,
atď. a to ešte pred odoslaním čerpadla. Inak môže Grundfos
zamietnuť prijatie čerpadla na servis.
10.1 Servisné súpravy a servisné návody
Viď www.grundfos.com (WebCAPS), WinCAPS alebo katalóg
servisných súčastí.
11. Likvidácia výrobku po skončení jeho
životnosti
Likvidácia výrobku alebo jeho súčastí musí byt vykonaná
v súlade s nasledujúcimi pokynmi a so zreteľom na ochrana
životného prostredia:
1. Využite služby miestnej verejnej alebo súkromnej firmy
zaoberajúcej sa zberom a spracovávaním odpadu.
2. Ak to nie je možné, kontaktujte najbližšiu pobočku spoločnosti
Grundfos alebo jeho servisných partnerov.
Technické zmeny vyhradené.
