6.2.3 Externa spolvätskesystem
Standardaxeltätningar: Spolvätskan sköljer genom
tätningskammaren och leds till ett avlopp. Spolvätskan kyler och
smörjer tätningsytorna effektivt.
3/8" utlopp
3/8" inlopp

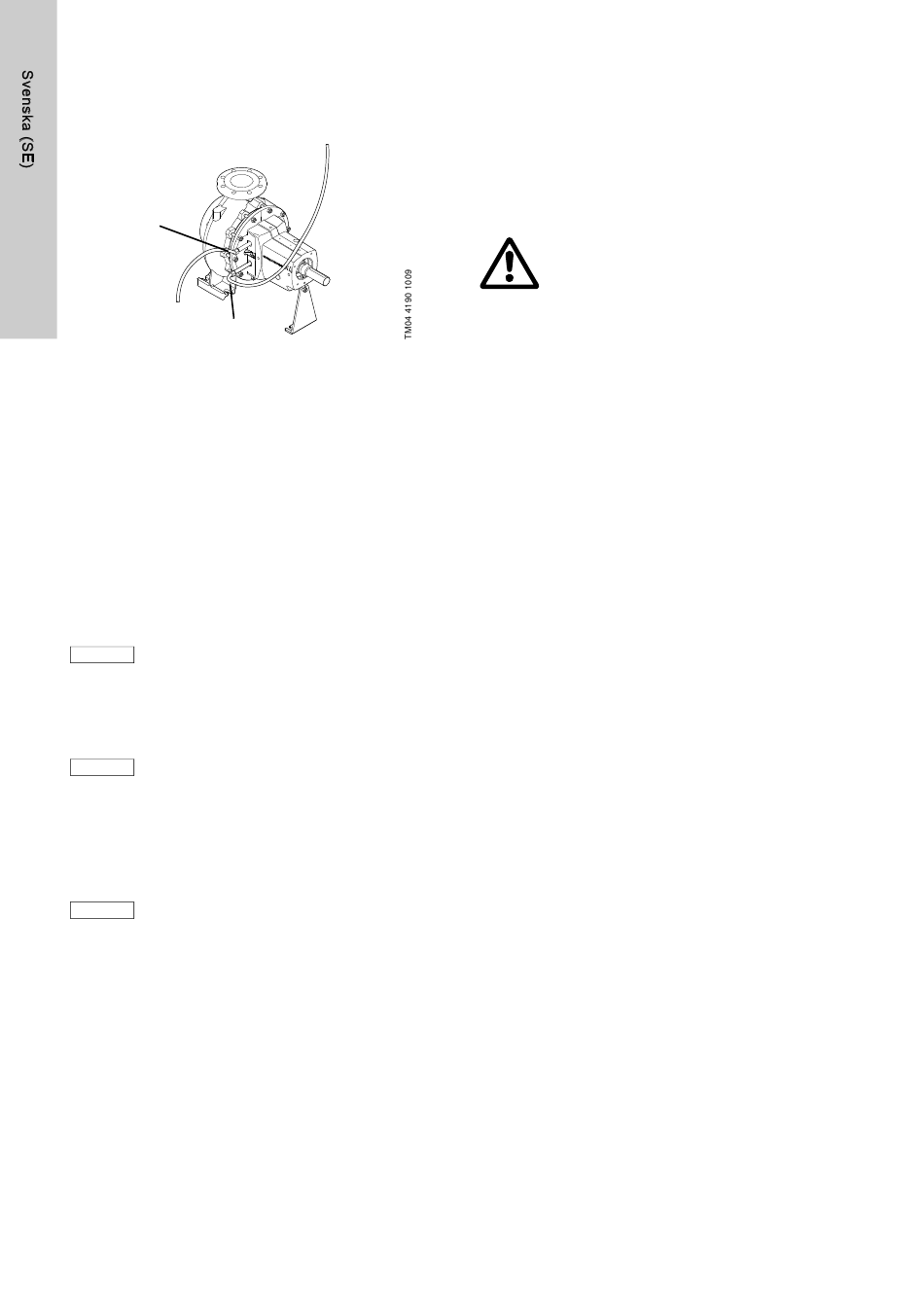

Fig. 7 Tandemtätningskonstruktion med spolvätska ansluten
till avlopp
Den pumpade vätska som läcker genom den primära tätningen
spolas ut till avloppet med hjälp av spolvätskan.
Observera följande förutsättningar för externa spolvätskesystem:
• Spolvätskeflödet ska anpassas efter applikationen
(rekommenderat flöde 25-200 l/h). Temperaturökning med
20 °C i spolvätskan kan också användas som
reglerparameter).
• Spolvätskans tryck måste alltid vara lägre än den pumpade
vätskans tryck.
Patrontätning: Spolvätskan sköljer patrontätningen och leds till
ett avlopp. Om trycket i inloppet för extern spolvätska faller ger
den interna pumpfunktionen för patrontätningen tillräcklig
spolvätskecirkulation för att kyla och smörja tätningsytorna.
Patrontätningen är självavluftande.
Spolvätskeförsörjningen får aldrig anslutas
Anm.
direkt till det offentliga vattenförsörjningssyste-
met. Följ lokala bestämmelser.
7. Igångkörning
Se även monterings- och driftsinstruktionen för standardpumpen.
Före igångkörning måste tätningskammare/
Varning
patrontätning och pump ha fyllts helt med vätska
och avluftats.
1. Anslut tätningskammarens/patrontätningens in- och utlopp
med lämpliga slangar eller rör. Se fig. 2 och 4.
2. Starta pumpen och kontrollera rotationsriktningen.
Korrekt rotationsriktning är markerad med pilar på motorns
fläktkåpa.
Tätningskammaren/patrontätningen måste alltid
Varning
vara fylld med spolvätska under drift.
Torrkörning förstör axeltätningen.
8. Underhåll
Se monterings- och driftsinstruktionen för pumparna NK, NKG.
96
9. Drift
För att säkerställa optimal funktion och kapacitet, säkerställ att
flödet från tanken med spolvätska alltid är tillräckligt och att den
högt placerade tanken aldrig blir tom.
Beroende på vilken vätska som pumpas måste spolvätskan
kontrolleras regelbundet för att säkerställa optimal drift.
9.1 Inaktiva perioder samt frostskydd
Varning
Var uppmärksam på avluftningshålens position
och säkerställ att utströmmande vätska inte
orsakar personskada eller skador på motorn eller
andra komponenter.
I installationer med het eller hälsoskadlig vätska
måste risken för personskador särskilt beaktas.
Beakta alltid lokala säkerhetsregler.
Pump
Generella riktlinjer finns i monterings- och driftsinstruktionen för
pumparna NK, NKG.
Tätningskammare
Skruva loss de två anslutningarna (pos. 2 och 3, fig. 2).
Den nedre spolvätskeanslutningen fungerar som
avtappningsöppning.
Patrontätning
1. Skruva loss anslutningarna för spolvätska
(pos. 1 och 2, fig. 4).
2. Töm patrontätningen. Detta kan göras på två olika sätt:
• Blås ut kvarvarande vätska med tryckluft. Trycket får inte
överskrida patrontätningens nominella tryck.
• Spola patrontätningen med en blandning bestående av glykol/
vatten, om tillämpligt för applikationen. Trycket får inte
överskrida patrontätningens nominella tryck.
10. Service
Vid beställning av reservdelar ska data på pumpens typskylt
uppges, för att säkerställa att rätt delar levereras.
Kontakta Grundfos och lämna information om den pumpade
vätskan etc. innan pumpen returneras för service. I annat fall kan
Grundfos vägra ta emot pumpen för service.
10.1 Service kit och serviceanvisningar
Se www.grundfos.se (WebCAPS), WinCAPS eller
Service Kit Catalogue.
11. Destruktion
Destruktion av denna produkt eller delar härav ska ske på ett
miljövänligt vis:
1. Använd offentliga eller privata återvinningsstationer.
2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag
eller Grundfos auktoriserade servicepartners.
Rätt till ändringar förbehålles.
