5. Условия эксплуатации
Условия эксплуатации, приведённые в руководстве по
монтажу и эксплуатации на насосы NK, NKG, действительны
также и для уплотнения типа "tandem".
5.1 Промывочная жидкость
Промывочная жидкость должна быть чистой.
Промывочная жидкость должна выбираться
в соответствии с областью применения
насоса, она не должна вступать в
Внимание
химическую реакцию с перекачиваемой
средой, с материалами насоса и торцевого
уплотнения.
Промывочная жидкость должна иметь высокую точку кипения,
хорошую смазывающую способность и теплопередачу.
Расход промывочной жидкости также следует выбирать с
учетом области применения (рекомендуется расход
от 25 до 200 л/ч).
Предостережение
Система подачи промывочной жидкости ни
при каких условиях не должна быть
напрямую подключена к системе питьевого
водоснабжения. Должны соблюдаться нормы
и правила, принятые на данном
предприятии.
Камеру уплотнения/картриджевое уплотнение можно
подключить к отдельному резервуару с промывочной
жидкостью. В этом случае необходимо соблюдать требования
руководства по монтажу и эксплуатации от производителей
резервуара.
5.1.1 Максимальное давление и температура
промывочной жидкости
Давление промывочной жидкости всегда должно быть ниже
давления перекачиваемой среды.
Максимально допустимая температура промывочной
жидкости зависит от материала вторичного уплотнения.
Макс. допустимая температура
Уплотнение вала
EPDM
FFKM
FKM
FXM
HNBR
Эти значения относятся к воде в качестве промывочной
жидкости. При использовании других промывочных жидкостей
максимально допустимую температуру промывочной
жидкости необходимо уточнить в Grundfos.
5.1.2 Температура испарения промывочной жидкости
Уплотнение типа "tandem" может использоваться, если
перекачиваемая жидкость не превышает +140 °C.
Для обеспечения надлежащей жидкой смазки в зазоре
уплотнения, очень важно, чтобы температура испарения
промывочной жидкости была хотя бы на 10-15 °C выше
температуры перекачиваемой среды.
промывочной жидкости
[°C]
+120
+140
+90
+140
+90
6. Монтаж
6.1 Подключение промывочной системы торцевых
уплотнений
6.1.1 Уплотнение типа "tandem" с двумя отдельными
торцевыми уплотнениями в камере уплотнения
1
2
3

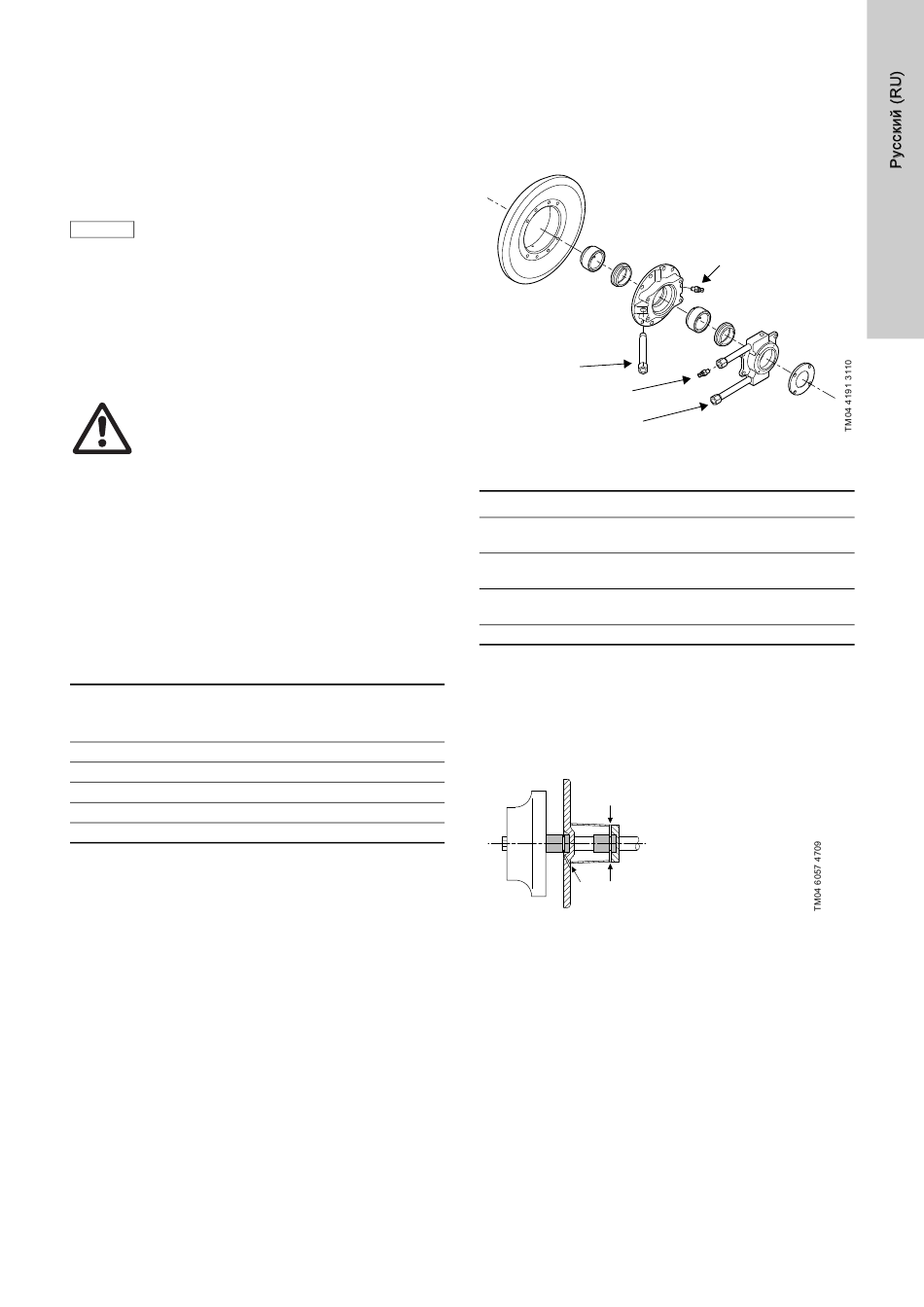

Рис. 2 Уплотнение типа "tandem" с двумя отдельными
торцевыми уплотнениями в камере уплотнения
Поз. Описание
Воздухоотводный винт для перекачиваемой
A
жидкости
Трубное соединение первичного уплотнения вала
1
-3/8"
Трубное соединение вторичного уплотнения вала с
2
воздухоотводным винтом камеры уплотнения -3/8"
3 Трубное соединение вторичного уплотнения -3/8"
В данном уплотнении "tandem" камера уплотнения имеет три
соединения. См. рис. 2 и рис. 3. Поз. 1 ведёт к стороне
перекачиваемой среды уплотнения вала, а поз. 2 и 3 ведут в
камеру уплотнения. Все соединения находятся рядом с
уплотняющими поверхностями уплотнений вала.
Соединения
2
3
1
Рис. 3 Направление потока промывочной жидкости
Исполнения с "глухим" концом
(см. раздел 6.2 Промывочная система)
Используйте только соединение 3 как вход, а 2 - для
отведения воздуха.
Соединение 1 необходимо закупорить.
Исполнения с циркулирующей промывочной жидкостью
(см. раздел 6.2 Промывочная система)
Используйте соединение 3 как вход, а 2 - как выход.
Промывочная жидкость смазывает и остужает вторичное
уплотнение вала.
Соединение 1 необходимо закупорить.
A
