5. Condiţii de funcţionare
Condiţiile de funcţionare din instrucţiunile de instalare şi operare
pentru pompele NK, NKG se aplică şi în cazul pompelor cu
etanşare dublă tandem.
5.1 Lichid de spălare
Lichidul de spălare trebuie să fie curat.
Lichidul de spalare trebuie selectat conform
Atenţie
aplicatiei si nu trebuie sa atace chimic materialul
pompei si nici etansarea arborelui.
Lichidul de spălare trebuie să aibă un punct de fierbere ridicat şi
proprietăţi lubrifiante şi de transmitere a căldurii.
Lichidul de spălare trebuie să aibă un debit adecvat aplicaţiei
(debit recomandat 25-200 l/h).
Avertizare
Nu conectaţi niciodată alimentarea lichidului de
spălare direct la sistemul public de alimentare cu
apă. Trebuie respectate reglementările locale.
Este posibilă conectarea camerei de etanşare/etanşării cartuş la
un rezervor separat cu lichid de spălare. În astfel de cazuri,
trebuie respectate instrucţiunile de instalare şi utilizare ale
furnizorului.
5.1.1 Presiunea şi temperatura maximă a lichidului de
spălare
Presiunea lichidului de spalare trebuie sa fie intotdeauna mai
mica decat presiunea lichidului pompat.
Temperatura maxima a lichidului de spălare depinde de tipul de
cauciuc din care este realizată etanşarea secundară a arborelui.
Temperatura max. permisă a
Etanşarea arborelui
EPDM
FFKM
FKM
FXM
HNBR
Aceste valori se aplică lichidului de spălare. Dacă se folosesc alte
lichide de spălare, contactaţi Grundfos pentru a afla temperatura
maximă permisă pentru lichidul de spălare.
5.1.2 Punctul de evaporare a lichidului de spălare
Etanşarea dublă tandem poate suporta lichide pompate cu o
temperatură până la 140 °C. Pentru a asigura o lubrifiere potrivită
în spaţiul de etanşare, este important ca punctul de evaporare al
lichidului de spălare să fie cel puţin cu 10-15 °C mai mare decât
temperatura lichidului pompat.
74
lichidului de spălare
[°C]
+120
+140
+90
+140
+90
6. Instalarea
6.1 Conexiune pentru spălare
6.1.1 Configuraţia în tandem a etanşării cu două etanşări
separate în camera de etanşare
1
2
3

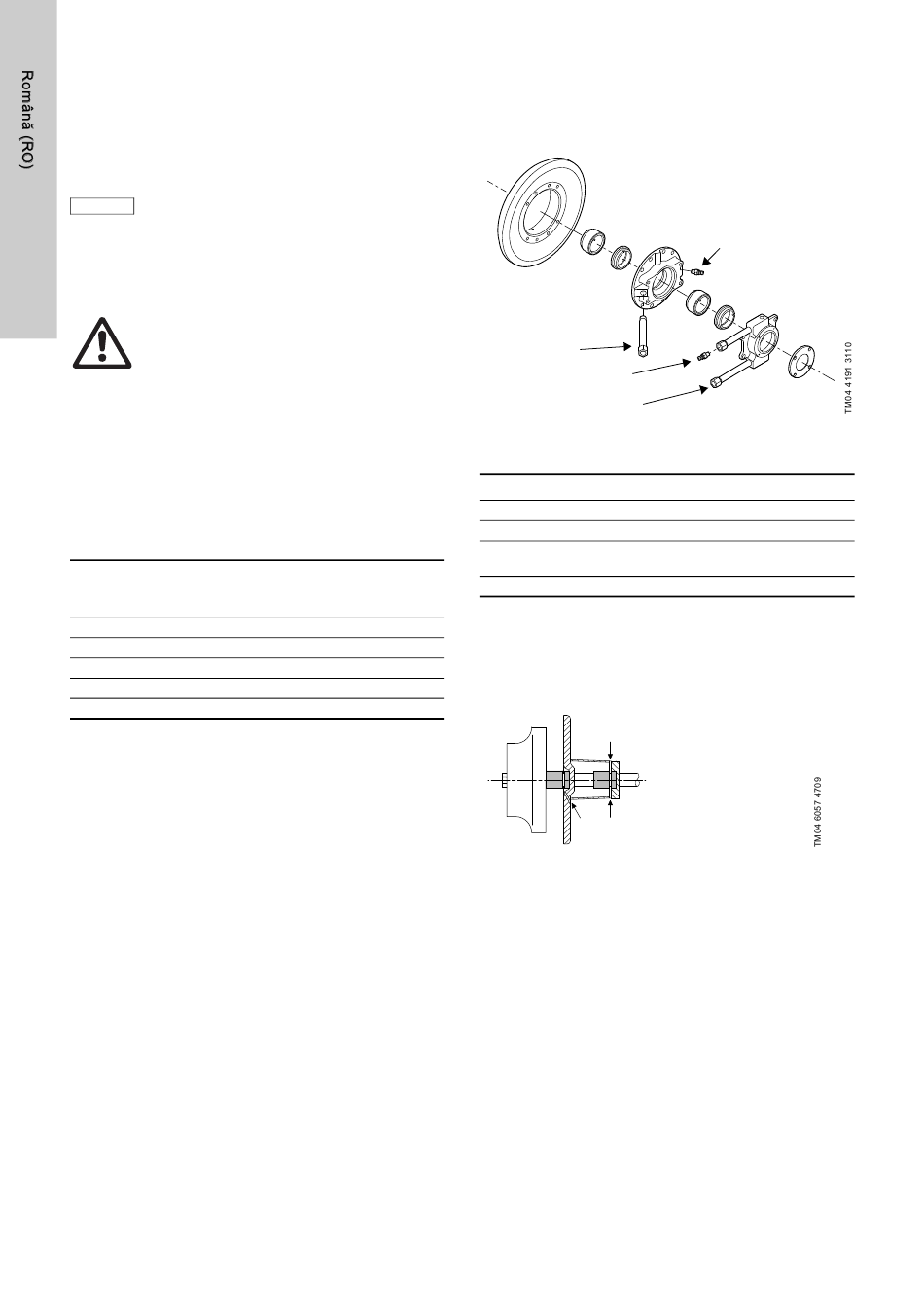

Fig. 2 Configuraţia în tandem a etanşării cu două etanşări
separate în camera de etanşare
Poz. Descriere
A Şurub de aerisire pentru lichidul pompat
1 Conexiune ţeavă etanşare primară -3/8"
Conexiune ţeavă etanşare secundară cu şurub de
2
aerisire a camerei de etanşare -3/8"
3 Conexiune ţeavă etanşare secundară -3/8"
La etanşarea tandem, camera de etanşare are trei conexiuni.
Vezi fig. 2 şi fig. 3. Poz. 1 duce la partea lichidului pompat a
etanşării şi poz. 2 şi 3 la camera de etanşare. Toate conexiunile
sunt apropiate de faţetele de etaşare ale etanşărilor arborelui.
Conexiuni
2
3
1
Fig. 3 Direcţie lichid spălare
Soluţii cu capăt mort (vezi 6.2 Sistem spălare)
Folosiţi numai conexiunea 3 ca intrare şi 2 pentru aerisire.
Conexiunea 1 trebuie cuplată.
Soluţii cu circulaţie (vezi 6.2 Sistem spălare)
Folosiţi conexiunea 3 ca intrare şi 2 ca ieşire. Lichidul de spălare
lubrifiază şi răceşte etanşarea secundară a arborelui.
Conexiunea 1 trebuie cuplată.
A
