Opis produktu

4.1

Konstrukcja

Pompa zatapialna do wody zanieczyszczonej jako zata-
pialne urządzenie blokowe przeznaczona do pracy prze-
rywanej w ustawieniu mokrym.
6
5

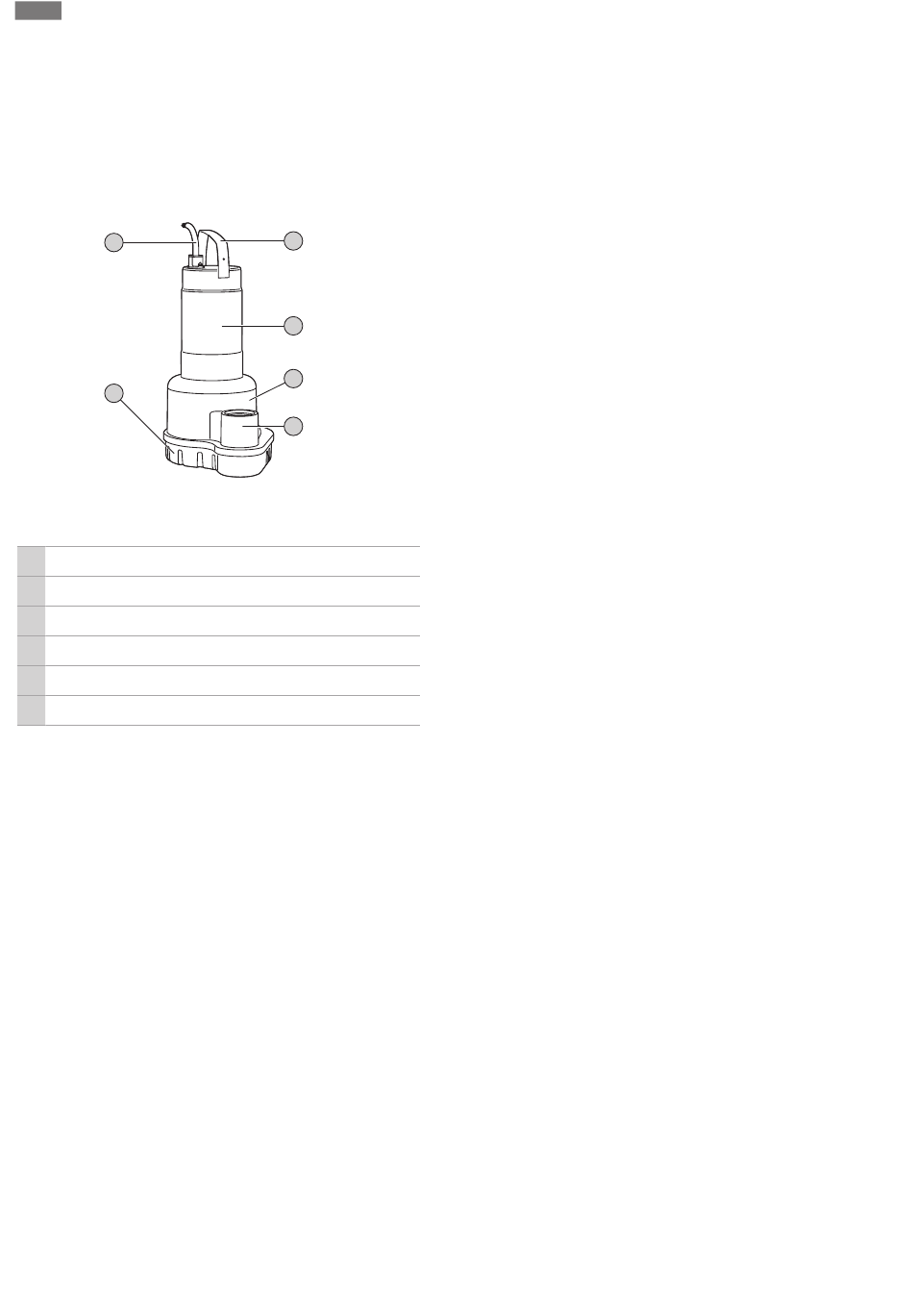

Fig. 1: Przegląd
1 Uchwyt/punkt mocowania
2 Korpus silnika
3 Korpus hydrauliczny
4 Przyłącze ciśnieniowe
5 Kosz ssawny
6 Kabel zasilający
4.1.1 Układ hydrauliczny
Hydraulika żyroskopu z otwartym wirnikiem wielokana-
łowym i przyłączem gwintowanym pionowo po stronie
tłocznej. Hydraulika nie jest samozasysająca, co oznacza,
że dopływ przetłaczanego medium musi odbywać się sa-
moczynnie lub pod ciśnieniem wstępnym.
4.1.2 Silnik
Napęd stanowią silniki chłodzone powierzchniowo
w wersji na prąd zmienny fazowy lub trójfazowy. Chło-
dzenie odbywa się za pośrednictwem otaczającego me-
dium. Ciepło odpadowe oddawane jest poprzez korpus
silnika bezpośrednio do przetłaczanego medium. Silnik
może wynurzyć się w czasie pracy.
W przypadku silników prądu zmiennego 1-fazowego
kondensator roboczy jest wbudowany w silniku. Kabel
zasilający jest dostępny w następujących wersjach:
▪ Wersja na prąd jednofazowy:
– Z gniazdem wtykowym z zestykiem ochronnym
– Z gniazdem wtykowe z zestykiem ochronnym i za-
montowanym wyłącznikiem pływakowym
▪ Wersja na prąd trójfazowy:
468
Opis produktu
4.1.3
1
2
4.1.4
3
4
4.1.5
4.2
– Z wolną końcówką
– Z gniazdem wtykowym wg standardu CEE z zamonto-
wanym wyłącznikiem pływakowym
Uszczelnienie
Uszczelnienie po stronie przetłaczanego medium i po
stronie komory silnika zapewniają dwa uszczelnienia me-
chaniczne. Uszczelnienie komory między uszczelnieniami
mechanicznymi jest wypełnione medycznym olejem wa-
zelinowym.
Materiał
▪ Korpus pompy: PP-GF30
▪ Wirnik: PP-GF30
▪ Korpus silnika: 1.4301 (AISI 304)
▪ Wał: 1.4401 (AISI 316)
▪ Uszczelnienie po stronie medium: SiC/SiC
▪ Uszczelnienie po stronie silnika: C/Cr
▪ Uszczelnienie statyczne: NBR (Nitryl)
NOTYFIKACJA! Wszystkie części mające kontakt z me-
dium są ze stali nierdzewnej 1.4401 (AISI 316).
Zamontowane wyposażenie dodatkowe
Wyłącznik pływakowy
W wersji „A" i „VA" pompa wyposażona jest w wyłącznik
pływakowy. Za pomocą wyłącznika pływakowego możli-
we jest automatyczne włączanie i wyłączanie pompy w
zależności od poziomu.
Wtyczka
W wersji „P" i „A" przy silnikach prądu zmiennego za-
montowane jest gniazdo wtykowe z zestykiem ochron-
nym, natomiast w przypadku silników indukcyjnych trój-
fazowych – wtyczka CEE. Wtyczka ta jest przeznaczona
do stosowania z dostępnymi w handlu gniazdami z uzie-
mieniem lub gniazdami typu CEE i nie jest odporna na
zalanie.
Urządzenia kontrolne
Kontrola uzwojenia silnika
Termiczna kontrola silnika chroni uzwojenie silnika przed
przegrzaniem. Standardowo zamontowany jest ogranicz-
nik temperatury z czujnikiem bimetalowym.
W przypadku silników na prąd zmienny kontrola tempe-
ratury przełącza się samoczynnie. Oznacza to, że w przy-
padku przegrzania silnik zostaje wyłączony, natomiast po
ochłodzeniu – automatycznie włączony.
W przypadku silnika indukcyjnego trójfazowego termicz-
na kontrola silnika musi zostać wyłączona za pomocą
urządzenia sterującego lub wtyczki.
