Delovni koraki
4
3

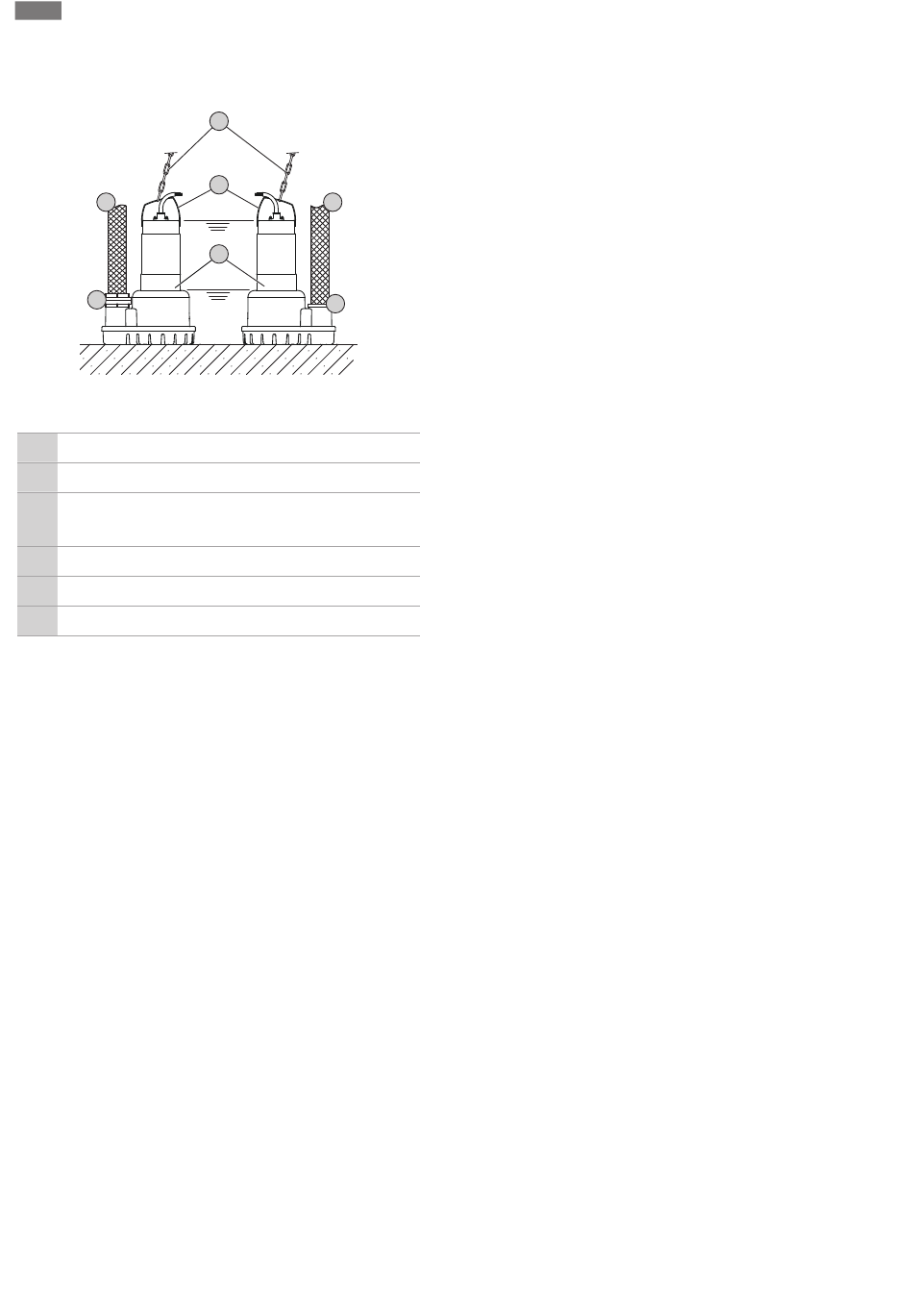

Fig. 4: Mokra montaža, prenosno
1 Črpalka z vgrajeno nogo črpalke
2 Cevni priključek
Storz fiksna spojka in Storz cevna sponka (na voljo kot
3
dodatna oprema)
4 Tlačna gibka cev ali tlačni vod
5 Pritrdilna točka
6 Oprema za dviganje
‡
Tlačni priključek pripravljen: Cevni priključek ali Storz
sklopka nameščena.
1. Dvižno opremo s karabinom pritrdite na pritrdilno točko
črpalke.
2. Dvignite črpalko in jo odložite na mesto uporabe.
3. Črpalko postavite na trdno podlago. POZOR! Preprečite
pogreznitev črpalke!
4. Položite tlačno gibko cev in jo pritrdite na navedenem
mestu (npr. pri odvodu). NEVARNOST! Zaradi odtrganja
oz. odstranitve tlačne gibke cevi lahko pride do (hudih)
telesnih poškodb! Tlačno gibko cev čvrsto pritrdite na
odtok.
5. Primerno položite priključni kabel. POZOR! Priključnega
kabla ne poškodujte!
▶ Črpalka je nameščena, električar lahko izvede električno
priključitev.
6.4.3 Nivojsko krmiljenje
Z nivojskim krmiljenjem se določajo trenutni polnilni
nivoji in črpalka se glede na polnilne nivoje samodejno
vklopi in izklopi. Zaznavanje polnilnih nivojev je lahko
izvedeno z različnimi vrstami senzorjev (plovna stikala,
meritve tlaka, z uporabo ultrazvoka ali elektrod). Pri
630
6
5
4
S1
1
S2, S3
2
Vgradnja in električni priklop
uporabi nivojskega krmiljenja je treba upoštevati
naslednje točke:
▪ Plovna stikala se lahko prosto premikajo!
▪ Minimalen dovoljen vodostaj ne sme biti presežen!
▪ Maksimalnega števila preklopov ni dovoljeno prekoračiti!
▪ Pri zelo nihajočem polnilnem nivoju priporočamo
nivojsko krmiljenje z dvema merilnima točkama. Tako je
mogoče doseči večje razlike v preklopih.
Uporaba nameščenega plovnega stikala
Izvedba »A« in izvedba »VA« sta opremljeni s plovnim
stikalom. Črpalka se vklopi in izklopi glede na polnilni
nivo. Preklopni nivo je definiran, kot sledi:
▪ Izvedba »A« s plovnim stikalom: prek dolžine kabla
▪ Izvedba »VA« z navpičnim plovnim stikalom: prek
položaja plovcev na vodilu (tovarniško nastavljeno)
Tovarniška nastavitev plovcev nudi maksimalen vklopni
volumen. Po potrebi se lahko nastavitev plovcev
spremeni. OBVESTILO! Zgornji plovec je nastavljen na
zgornjo preklopno točko. Če se preklopna točka
prestavi navzdol, se črpalka ne potopi v celoti v medij.
Zaradi tega lahko črpalka obratuje le v delovanju s
prekinitvami S3!
Nastavite preklopne točke plovcev.
‡
Črpalka ne obratuje.
‡
Črpalko ločite od električnega omrežja.
1. Odvijte imbus vijak na plovcu.
2. Nastavite želeno preklopno točko: Plovec potisnite
navzgor ali navzdol.
3. Pritrdite plovec: Privijte imbus vijak na plovcu.
▶ Nove preklopne točke so nastavljene.
Uporaba nivojskega krmiljenja na mestu vgradnje
Pri uporabi nivojskega krmiljenja na mestu vgradnje je
treba podatke glede namestitve poiskati v
proizvajalčevih navodilih za vgradnjo in obratovanje.
6.4.4 Zaščita pred suhim tekom
Zaščita pred suhim tekom mora preprečevati, da črpalka
obratuje brez črpanega medija in da zrak vdre v
hidravliko. V ta namen je treba s pomočjo dajalnika
signala določiti minimalni dovoljen polnilni nivo. Tako, ko
dosežete predpisano mejno vrednost, mora priti do
izklopa črpalke in primernega sporočila. Zaščita pred
suhim tekom lahko prisotno nivojsko krmiljenje razširi za
še eno dodatno merilno točko oz. lahko dela kot
samostojna odklopna naprava. V skladu z varnostjo
naprave se lahko ponovni vklop črpalke izvede
