ПОПЕРЕДЖЕННЯ
Опіки через гарячі робочі рідини!
Під час вивільнення тиску може виприскуватися
гаряча робоча рідина. Це може призвести до
опіків. Щоб уникнути травм, слід дотримуватися
наступних інструкцій:
• Дайте двигуну охолонути до температури
навколишнього середовища, потім
відкривайте різьбові заглушки.
• Носіть закриті захисні окуляри або захист для
обличчя та рукавиці.

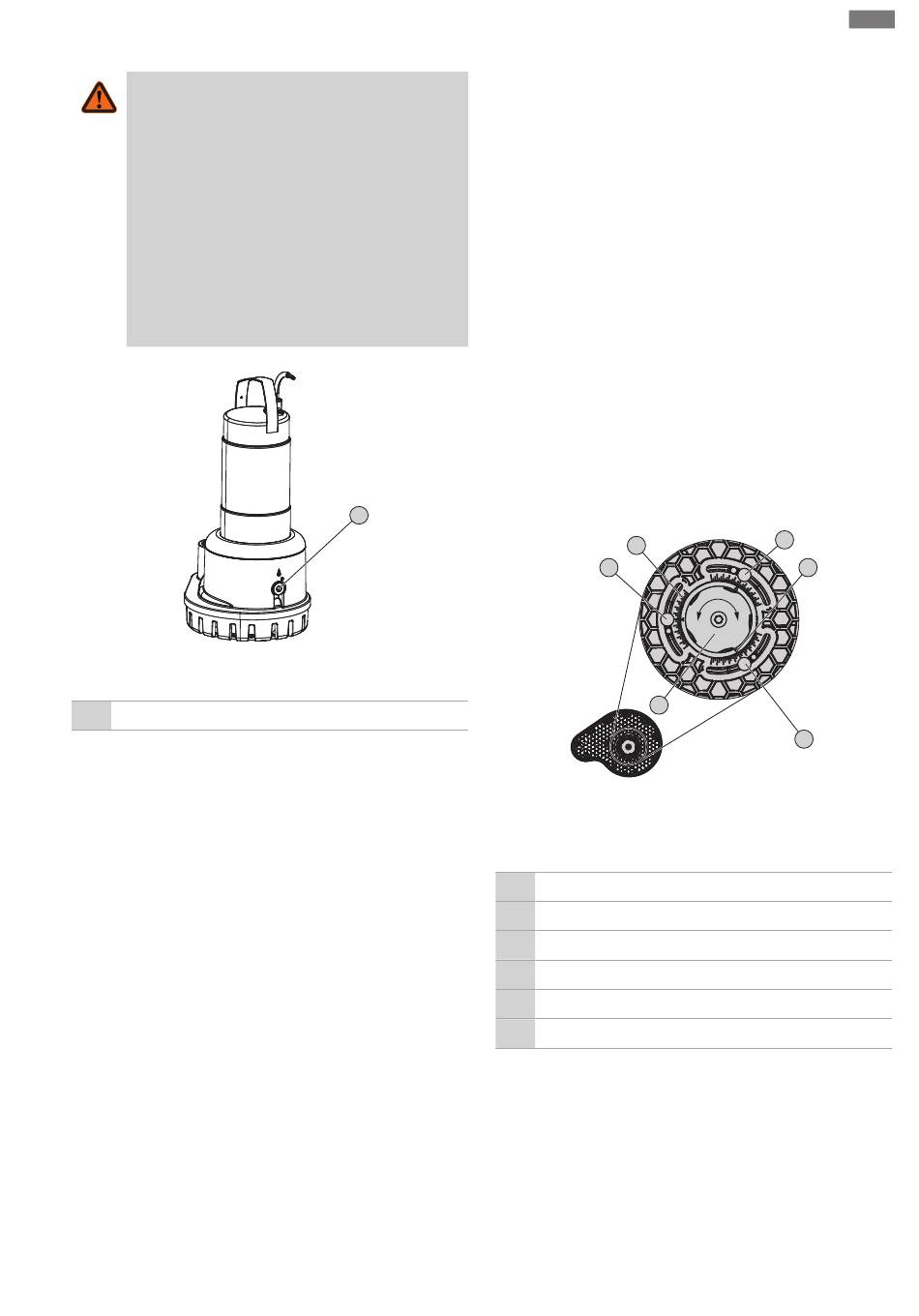

Fig. 8: Ущільнююча камера: заміна мастила
1 Різьбова заглушка ущільнюючої камери
‡
Одягти засоби захисту!
‡
Насос демонтовано та очищено (або знезаражено).
1. Покладіть насос горизонтально на тверду основу.
Різьбова заглушка спрямована вгору.
ПОПЕРЕДЖЕННЯ! Небезпека затискання рук.
Переконайтеся, що насос не може впасти або
зсунутися!
2. Різьбові заглушки відгвинчуйте повільно та не
повністю. ПОПЕРЕДЖЕННЯ! Надмірний тиск у
двигуні! Якщо чутно шипіння або свист, не
відкручуйте далі! Дочекайтеся повного
вивільнення тиску.
3. Дочекайтеся повного вивільнення тиску, а потім
повністю вигвинтіть різьбові заглушки.
4. Для збирання робочої рідини розташуйте придатний
резервуар.
5. Злийте робочу рідину: поступово повертайте насос,
поки отвір не опиниться знизу.
Iнструкція з монтажу та експлуатації Wilo-Padus UNI
Поточний ремонт
9.5.6
1
Fig. 9: Підлаштування зазору робочого колеса
(всмоктувальний кошик демонтовано)
1
2
3
4
+
–
‡
‡
6. Перевірте робочу рідину: Якщо робоча рідина містить
металеву стружку, повідомте про це в сервісний
центр!
7. Залийте робочу рідину: повертайте насос, поки отвір
не опиниться зверху. Залийте робочу рідину в отвір.
⇒ Додержуйтесь даних щодо сорту робочої рідини
та її кількості!
8. Очистіть різьбову заглушку, вставте нове
ущільнювальне кільце і знову закрутіть заглушку.
Maкс. крутний момент: 8 Нм (5,9 фунта-сили·фут)!
Налаштування зазору робочого колеса
Транспортування забрудненої/стічної води може
призвести до зношення робочого колеса. Через це
подача насоса зменшується. Для компенсації
зношення робочого колеса можна підлаштувати
зазор між робочім колесом і всмоктуючим
патрубком.
3
1
-
2
Кріпильні гвинти для фіксації регулятора зазору
Регулятор зазору
Шкала
Відмітка відліку (▲)
Збільшити зазор
Зменшити зазор
Всмоктувальний кошик демонтовано. Див. «Очистка
всмоктувального кошика [} 710]».
Опорна плита очищена. Шкала та відмітка відліку
добре помітні.
1. Викручуйте кріпильні гвинти, поки регулятор зазору
не дасть змогу обертатися. ВКАЗІВКА! Не викручуйте
гвинти повністю!
uk
1
4
+
1
