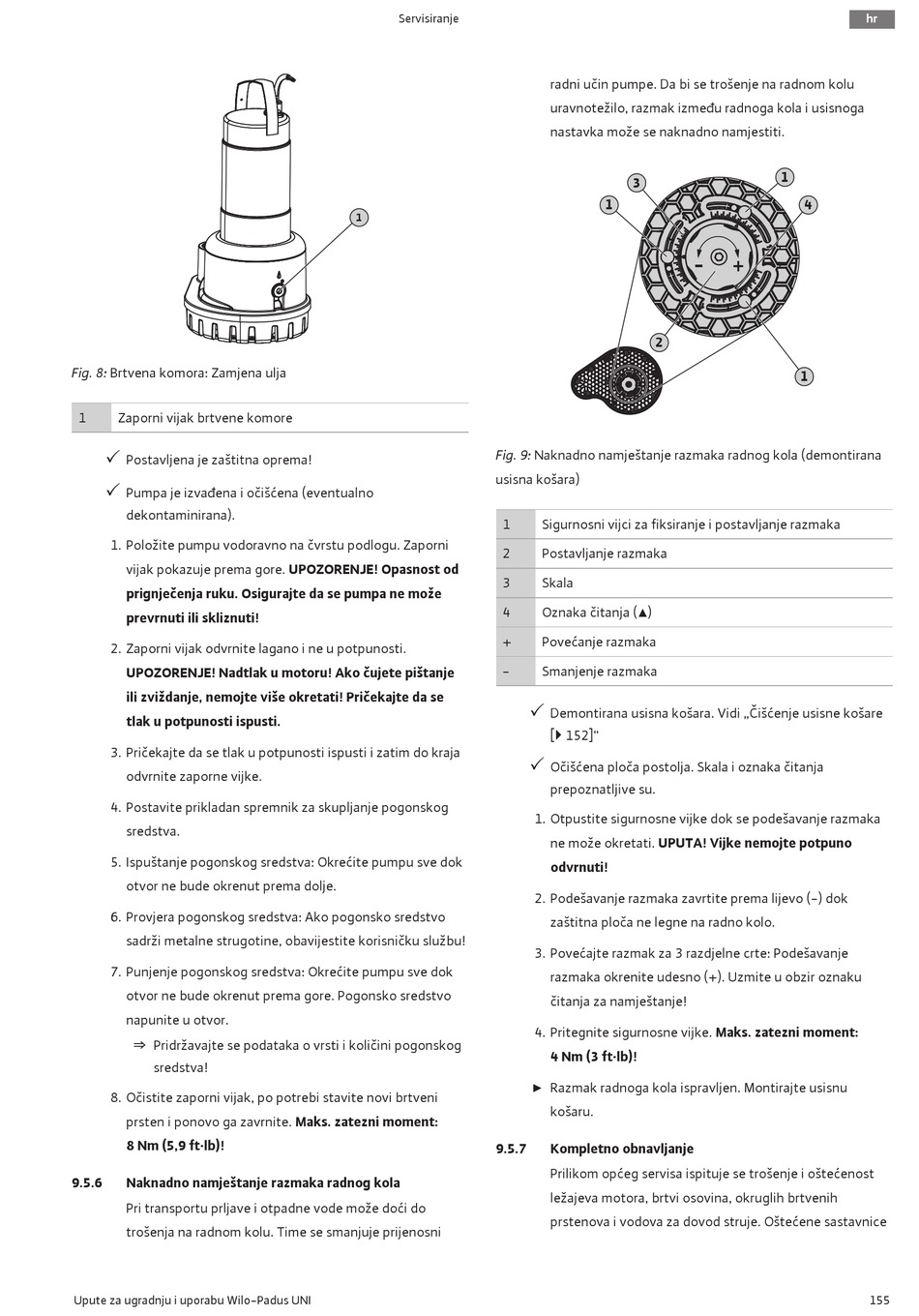

Fig. 8: Brtvena komora: Zamjena ulja
1 Zaporni vijak brtvene komore
‡
Postavljena je zaštitna oprema!
‡
Pumpa je izvađena i očišćena (eventualno
dekontaminirana).
1. Položite pumpu vodoravno na čvrstu podlogu. Zaporni
vijak pokazuje prema gore. UPOZORENJE! Opasnost od
prignječenja ruku. Osigurajte da se pumpa ne može
prevrnuti ili skliznuti!
2. Zaporni vijak odvrnite lagano i ne u potpunosti.
UPOZORENJE! Nadtlak u motoru! Ako čujete pištanje
ili zviždanje, nemojte više okretati! Pričekajte da se
tlak u potpunosti ispusti.
3. Pričekajte da se tlak u potpunosti ispusti i zatim do kraja
odvrnite zaporne vijke.
4. Postavite prikladan spremnik za skupljanje pogonskog
sredstva.
5. Ispuštanje pogonskog sredstva: Okrećite pumpu sve dok
otvor ne bude okrenut prema dolje.
6. Provjera pogonskog sredstva: Ako pogonsko sredstvo
sadrži metalne strugotine, obavijestite korisničku službu!
7. Punjenje pogonskog sredstva: Okrećite pumpu sve dok
otvor ne bude okrenut prema gore. Pogonsko sredstvo
napunite u otvor.
⇒ Pridržavajte se podataka o vrsti i količini pogonskog
sredstva!
8. Očistite zaporni vijak, po potrebi stavite novi brtveni
prsten i ponovo ga zavrnite. Maks. zatezni moment:
8 Nm (5,9 ft·lb)!
9.5.6 Naknadno namještanje razmaka radnog kola
Pri transportu prljave i otpadne vode može doći do
trošenja na radnom kolu. Time se smanjuje prijenosni
Upute za ugradnju i uporabu Wilo-Padus UNI
Servisiranje
1
Fig. 9: Naknadno namještanje razmaka radnog kola (demontirana
usisna košara)
1
2
3
4
+
-
‡
‡
9.5.7
radni učin pumpe. Da bi se trošenje na radnom kolu
uravnotežilo, razmak između radnoga kola i usisnoga
nastavka može se naknadno namjestiti.
3
1
-
2
Sigurnosni vijci za fiksiranje i postavljanje razmaka
Postavljanje razmaka
Skala
Oznaka čitanja (▲)
Povećanje razmaka
Smanjenje razmaka
Demontirana usisna košara. Vidi „Čišćenje usisne košare
[} 152]"
Očišćena ploča postolja. Skala i oznaka čitanja
prepoznatljive su.
1. Otpustite sigurnosne vijke dok se podešavanje razmaka
ne može okretati. UPUTA! Vijke nemojte potpuno
odvrnuti!
2. Podešavanje razmaka zavrtite prema lijevo (-) dok
zaštitna ploča ne legne na radno kolo.
3. Povećajte razmak za 3 razdjelne crte: Podešavanje
razmaka okrenite udesno (+). Uzmite u obzir oznaku
čitanja za namještanje!
4. Pritegnite sigurnosne vijke. Maks. zatezni moment:
4 Nm (3 ft·lb)!
▶ Razmak radnoga kola ispravljen. Montirajte usisnu
košaru.
Kompletno obnavljanje
Prilikom općeg servisa ispituje se trošenje i oštećenost
ležajeva motora, brtvi osovina, okruglih brtvenih
prstenova i vodova za dovod struje. Oštećene sastavnice
