FARE
Fare på grunn av helseskadelige medier!
Hvis pumpen brukes i helsefarlige medier, må pumpen
dekontamineres etter demontering før alle videre
arbeider! Livsfare! Følg angivelsene i
arbeidsreglementet! Driftsansvarlig må sikre at
personalet har mottatt og lest arbeidsreglementet!
FORSIKTIG
Bruk i biogassbruk forbudt!
Transportmediene innen biogassbruk er svært
aggressive. Disse transportmediene ødelegger
pumpen. Bruk i disse transportmediene er strengt
forbudt!
De senkbare pumpene skal ikke brukes til transport av:
▪ Råkloakk
▪ Spillvann med fekalier (iht. EN 12050-1)
▪ Drikkevann
▪ Transportmedier med harde bestanddeler (f.eks. stein,
tre, metall, osv.)
▪ Transportmedier med store mengder slipende materialer
(f.eks. sand, grus).
Tiltenkt bruk betyr også at denne veiledningen
overholdes. All annen bruk gjelder som ikke tiltenkt bruk.
4

Produktbeskrivelse

4.1 Utførelse
Senkbar avløpspumpe som blokkpumpe som kan
oversvømmes for periodisk drift i nedsenkbar
installasjon.
6
5

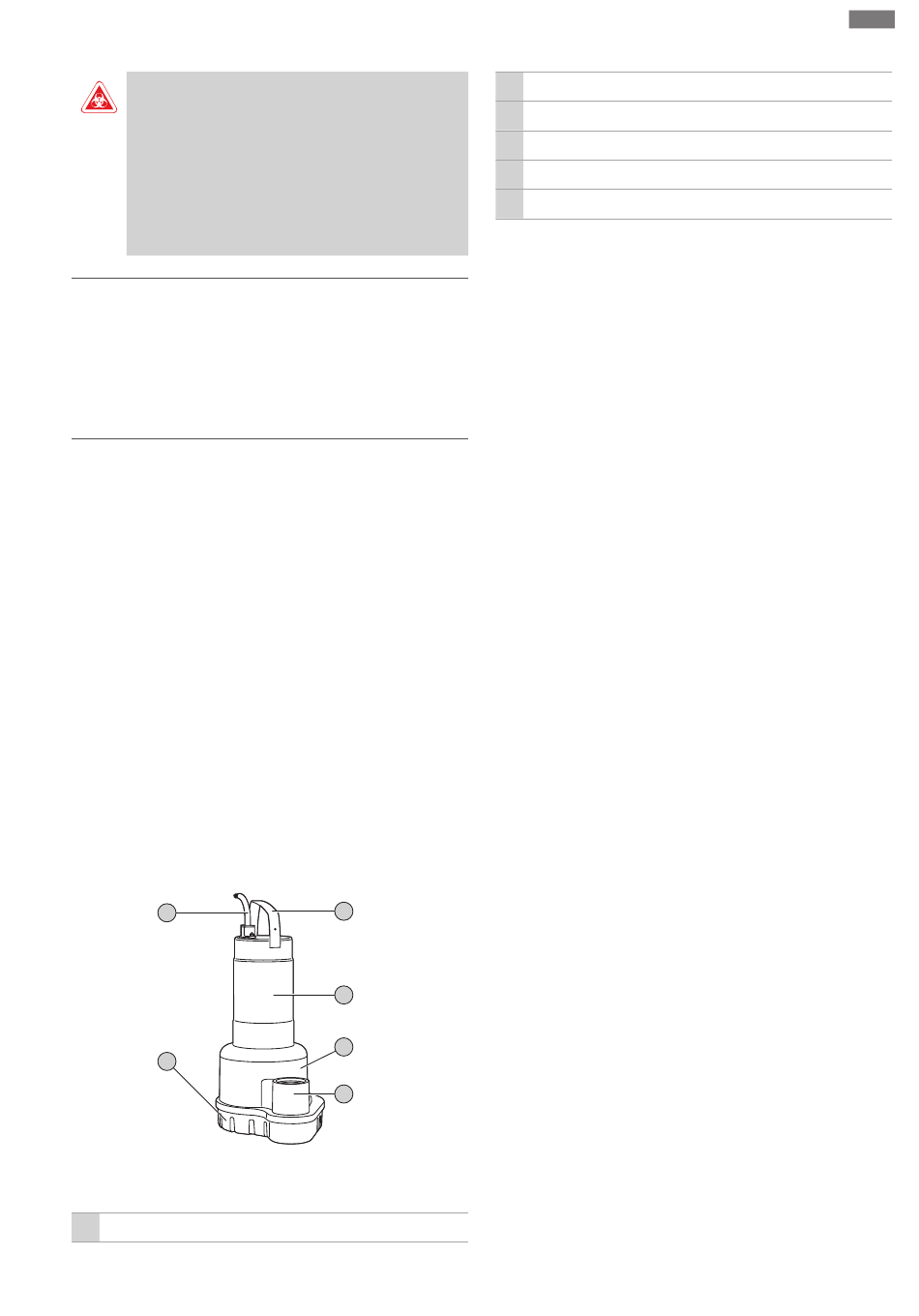

Fig. 1: Oversikt
1 Bæregrep/festepunkt
Monterings- og driftsveiledning Wilo-Padus UNI
Produktbeskrivelse
2
3
4
5
6
4.1.1
4.1.2
4.1.3
4.1.4
1
2
3
4
4.1.5
Motorhus
Hydraulikkhus
Trykkstuss
Sugefilter
Tilkoblingskabel
Hydraulikk
Sentrifugal hydraulikk med åpent flerkanalløpehjul og
vertikal gjenget tilkobling på trykksiden. Hydraulikken er
ikke selvsugende, dvs. at innløpet av mediet må foregå
automatisk eller med fortrykk.
Motor
Som drivverk brukes overflatekjølte motorer i
vekselstrøms- eller trefasevekselstrømsutførelser. Det
omsluttende mediet sørger for kjøling. Spillvarmen avgis
direkte til mediet via motorhuset. Motoren kan drives
over vann under drift.
Ved vekselstrømmotorer er driftskondensatoren
integrert i motoren. Tilkoblingskabelen foreligger i
følgende utførelser:
▪ Vekselstrømsutførelse:
– Med jordet støpsel
– Med jordet støpsel og påmontert flottørbryter
▪ Trefasevekselstrømsutførelse:
– Med fri kabelende
– Med CEE-fasevenderplugg og påmontert flottørbryter
Tetning
To mekaniske tetninger tetter av mot mediet og
motorrommet. Tetningskammeret mellom de mekaniske
tetningene er fylt med medisinsk hvitolje.
Material
▪ Pumpehus: PP-GF30
▪ Løpehjul: PP-GF30
▪ Motorhus: 1.4301 (AISI 304)
▪ Aksel: 1.4401 (AISI 316)
▪ Tetning på mediumsiden: SiC/SiC
▪ Tetning på motorsiden: C/Cr
▪ Tetning, statisk: NBR (nitril)
LES DETTE! I materialutførelse «B» er alle
komponenter som er i kontakt med mediet, utført i
rustfritt stål 1.4401 (AISI 316).
Påmontert tilbehør
Flottørbryter
I «A»- og «VA»-utførelsen er pumpen utstyrt med en
flottørbryter. Ved hjelp av flottørbryteren er det mulig å
no
