Установка та електричне підключення
Для пересувного встановлення насос оснащено
всмоктувальним кошиком. Всмоктувальний кошик
відфільтровує грубі тверді частки з перекачуваного
середовища та забезпечує надійну фіксацію на
твердій основі. Завдяки цьому в місці встановлення /
робочій зоні можливе довільне позиціонування. Щоб
уникнути заглиблення в м'який ґрунт, на місці
встановлення слід використовувати тверду
підставку. Для подання тиску під'єднують напірний
шланг або систему трубопроводів.
ОБЕРЕЖНО! Якщо двигун експлуатується у
незануреному стані, слід дотримуватися режиму
роботи в незануреному стані (S2-15, S3 10 %*)!
* Режим роботи S3 25 % допускається, коли перед
повторним увімкненням забезпечено відповідне
охолодження двигуна! Щоб забезпечити відповідне
охолодження, двигун має бути повністю зануреним
не менше 1 хвилини.
Послідовність дій
4
3

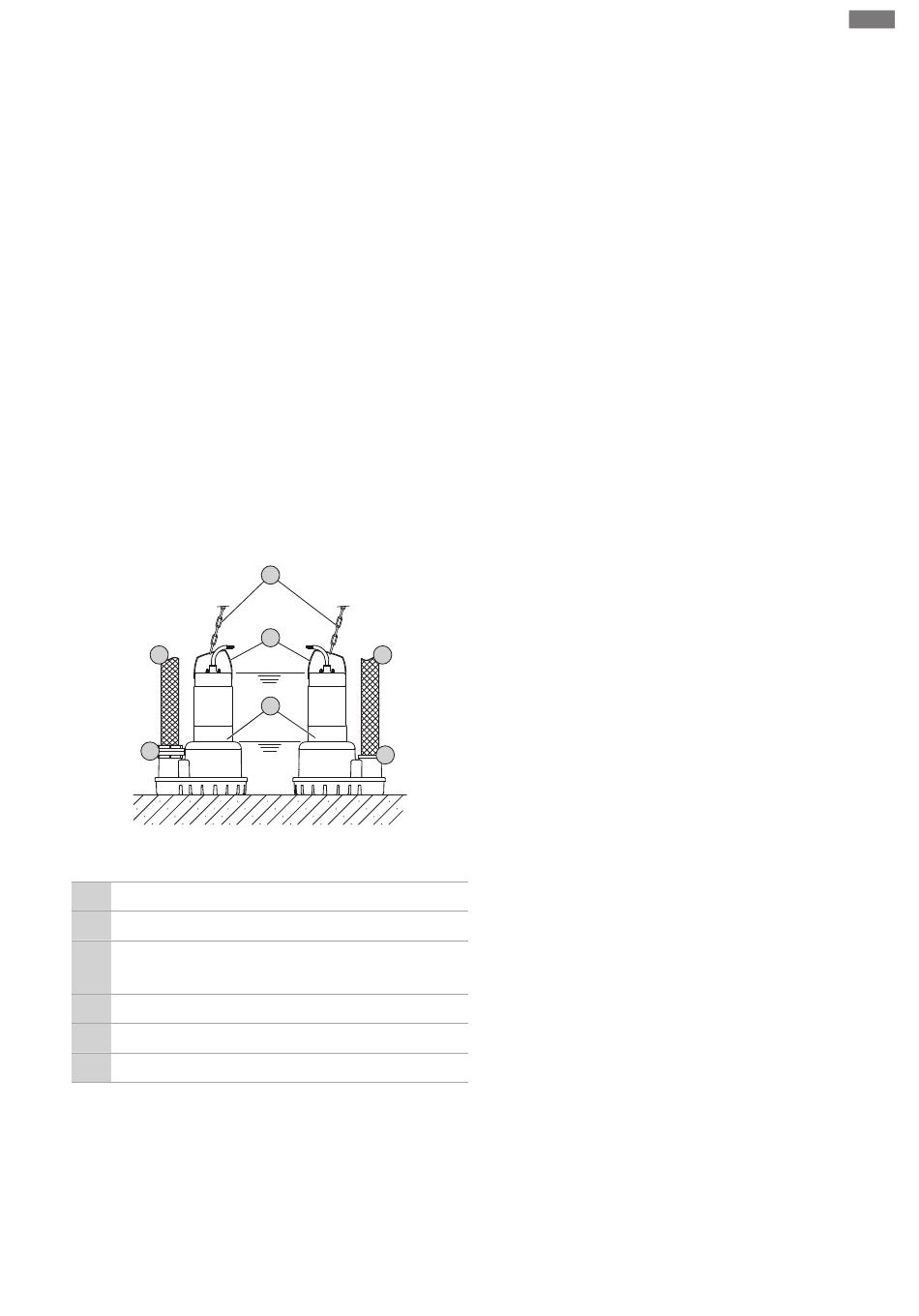

Fig. 4: Занурена установка, пересувна
1 Насоси із вбудованою опорою
2 Шлангове з'єднання
Жорстка муфта Storz та шлангове під'єднання Storz
3
(пропонуються як додаткове приладдя)
4 Напірний шланг або напірний трубопровід
5 Точка кріплення
6 Підйомний пристрій
‡
Напірний патрубок підготовлено: шлангове з'єднання
або муфта Storz встановлено.
1. Закріпіть підйомний пристрій скобою у точці
кріплення на насосі.
2. Підніміть насос і вирівняйте на місці експлуатації.
Iнструкція з монтажу та експлуатації Wilo-Padus UNI
6
5
4
S1
1
S2, S3
2
3. Встановіть насос на тверду основу.
ОБЕРЕЖНО! Запобігати просідання насоса!
4. Прокладіть напірний шланг та закріпіть його на
відповідному місці (наприклад, на стоці).
НЕБЕЗПЕКА! Розрив або відривання напірного
шланга може призвести до (тяжких) травм!
Напірний шланг слід надійно закріпляти на місці
витоку.
5. Прокладіть під'єднувальний кабель належним
чином. ОБЕРЕЖНО! Не пошкодьте під'єднувальний
кабель!
▶ Насос встановлено, тепер електрик може виконувати
електричне під'єднання.
6.4.3 Керування за рівнем
За допомогою керування за рівнем визначаються
поточні рівні заповнення, і в залежності від рівня
насос автоматично вмикається та вимикається.
Реєстрація рівня заповнення може здійснюватися за
допомогою різних типів давачів (поплавкового
вимикача, давачів тиску, ультразвукових давачів
рівня або електродів). При застосуванні керування за
рівнем дотримуйтеся наступного:
▪ Поплавкові вимикачі здатні вільно рухатися!
▪ Не можна допускати зниження мінімально
допустимого рівня заповнення!
▪ Не можна допускати перевищення максимальної
частоти увімкнень!
▪ При сильних коливаннях рівня заповнення
рекомендується здійснювати керування за рівнем в
двох точках вимірювання. Це дозволяє досягти
різниці перемикання.
Застосування вмонтованого поплавкового
вимикача
Виконання «A» і «VA» обладнані поплавковим
вимикачем. Насос вмикається та вимикається в
залежності від рівня заповнення. Рівень увімкнення
задається в такий спосіб.
▪ Виконання A з поплавковим вимикачем: довжиною
кабелю.
▪ Виконання VA з вертикальним поплавковим
вимикачем: положенням поплавка на напрямній
штанзі (заводське налаштування).
Заводське налаштування поплавка забезпечує
максимальний об'єм ввімкнення. При необхідності
можна змінити налаштування поплавка.
ВКАЗІВКА! Верхній поплавок налаштований на
найвищу точку перемикання. Коли точка
