hr
Zaštitna sklopka motora
Kod proizvoda bez utikača predvidite zaštitnu sklopku
motora na licu mjesta! Minimalan je zahtjev termički
relej / zaštitna sklopka motora s kompenzacijom
temperature, aktiviranjem diferencijala i blokadom protiv
ponovnog uključivanja prema lokalnim propisima. Kod
osjetljivih električnih mreža predvidite dodatne zaštitne
uređaje (npr. relej za zaštitu od prenapona, podnapona ili
ispada faze itd.) na licu mjesta.
Zaštitna nadstrujna sklopka (RCD)
Pridržavajte se propisa lokalne tvrtke za opskrbu
energijom! Preporučuje se uporaba zaštitne nadstrujne
sklopke.
Ako ljudi mogu doći u dodir s proizvodom i vodljivim
tekućinama, osigurajte priključak zaštitnom nadstrujnom
sklopkom (RCD).
6.5.2 Radovi održavanja
Prije ugradnje treba provesti sljedeće radove održavanja:
▪ Provjerite otpor izolacije namota motora.
▪ Provjerite otpor osjetnika temperature.
Ako izmjerene vrijednosti odstupaju od zadanih, u motor
ili vod za dovod struje možda je prodrla vlaga ili je
nadzorna naprava neispravna. U slučaju pogreške
obratite se korisničkoj službi.
6.5.2.1 Provjera otpora izolacije namota motora
Ispitivačem izolacije izmjerite otpor izolacije (istosmjerni
napon mjerenja = 1000 V). Treba se pridržavati sljedećih
vrijednosti:
▪ Prilikom prvog puštanja u pogon: otpor izolacije ne smije
biti manji od 20 MΩ.
▪ Kod daljnjih mjerenja: vrijednost mora biti veća od 2 MΩ.
UPUTA! U motorima s integriranim kondenzatorom
prije provjere namote treba kratko spojiti!
6.5.2.2 Provjera otpora osjetnika temperature
Otpor osjetnika temperature treba provjeriti ommetrom.
Bimetalni osjetnici moraju imati mjernu vrijednost od
0 oma (protok).
148
Instalacija i električni priključak
6.5.3 Priključak motora na jednofaznu struju
PE

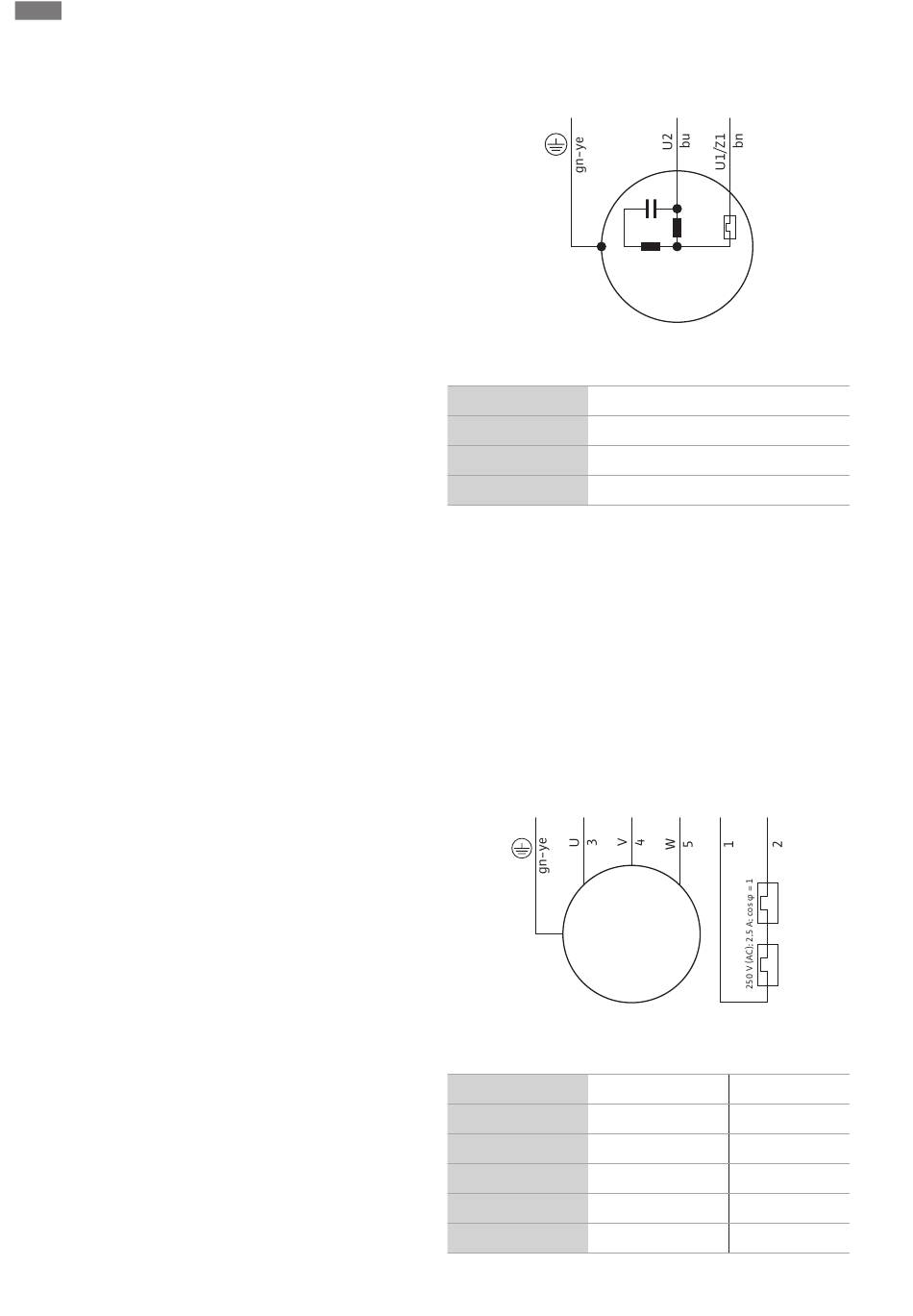

Fig. 5: Plan priključivanja motora na jednofaznu struju
Boja žile Stezaljka
Smeđa (bn) L
Plava (bu) N
Zelena/žuta (gn-ye) Uzemljenje
Jednofazna izvedba opremljena je utikačem sa zaštitnim
kontaktom. Priključivanje na strujnu mrežu odvija se
uticanjem utikača u utičnicu. Utikač nije siguran od
preplavljivanja. Utičnicu montirajte tako da je sigurna
od preplavljivanja! Poštujte podatke o stupnju zaštite
(IP) utikača.
OPASNOST! Ako se pumpa priključuje izravno na
uključni uređaj, treba demontirati utikač i električar
mora obaviti električno priključivanje!
6.5.4 Priključak trofaznog motora
PE L1
M 3~
Fig. 6: Plan priključivanja trofaznog motora
Broj žile Naziv
1 20
2 21
3 U
4 V
5 W
N L
C r
M 1~
L2 L3 20 21
Stezaljka
WSK
WSK
L1
L2
L3
