▪ Topraklamayı, yerel yönetmeliklere uygun olarak
gerçekleştirin.
6.5.1 Şebeke tarafındaki koruma
Hat koruma şalteri
Hat koruma şalterinin büyüklüğü ve devre özellikleri,
bağlı durumdaki ürünün nominal akımı ile bağlantılıdır.
Yerel yönetmelikleri dikkate alın.
Motor koruma şalteri
Fiş olmayan ürünlerde, müşteri tarafından bir motor
koruma şalteri öngörülmelidir! Minimum gereksinim,
yerel yönetmeliklere göre sıcaklık dengeleme,
diferansiyel tetikleme ve tekrar açmaya karşı kilitleme
özelliklerine sahip bir termik röle/motor koruma şalteridir.
Hassas elektrik şebekelerinde müşteri tarafından ilave
koruma tertibatları (örn. aşırı voltaj rölesi, düşük voltaj
rölesi veya faz kesinti rölesi vs.) öngörülmelidir.
Kaçak akıma karşı koruma şalteri (RCD)
Yerel enerji dağıtım şirketinin yönetmeliklerine uyun!
Kaçak akım koruma şalterinin kullanılması önerilir.
İnsanların ürünle ve iletken sıvılarla temas ihtimali söz
konusu ise, bağlantı bir kaçak akıma karşı koruma şalteri
(RCD) ile emniyete alınmalıdır.
6.5.2 Bakım çalışmaları
Montajdan önce aşağıdaki bakım çalışmalarını
gerçekleştirin:
▪ Motor sargısının izolasyon direncini kontrol edin.
▪ Sıcaklık sensörünün direncini kontrol edin.
Ölçülen değerler belirtilen değerlerden farklıysa motorun
içine veya elektrik besleme hattına nem girmiş olabilir
veya denetleme tertibatı arızalıdır. Hata durumunda
yetkili servise danışın.
6.5.2.1 Motor sargısının izolasyon direncini kontrol edin
İzolasyon direncini bir izolasyon test cihazıyla (Ölçüm DC
gerilimi = 1000 V) ölçün. Aşağıdaki değerlere uyun:
▪ İlk işletime alma sırasında: İzolasyon direnci 20 MΩ'dan
düşük olmamalıdır.
▪ Ek ölçümler için: Değer 2 MΩ'dan daha büyük olmalıdır.
DUYURU! Entegre kondansatörlü motorlarda, sargıların
test öncesinde kısa devre edilmesi gerekir!
6.5.2.2 Sıcaklık sensörünün direncinin kontrol edilmesi
Sıcaklık sensörlerinin direncini bir ohmmetre ile ölçün.
Bimetal sensörün ölçüm değeri 0 ohm (geçiş) olmalıdır.
Montaj ve kullanma kılavuzu Wilo-Padus UNI
Montaj ve elektrik bağlantısı
6.5.3 Alternatif akım motoru bağlantısı
PE

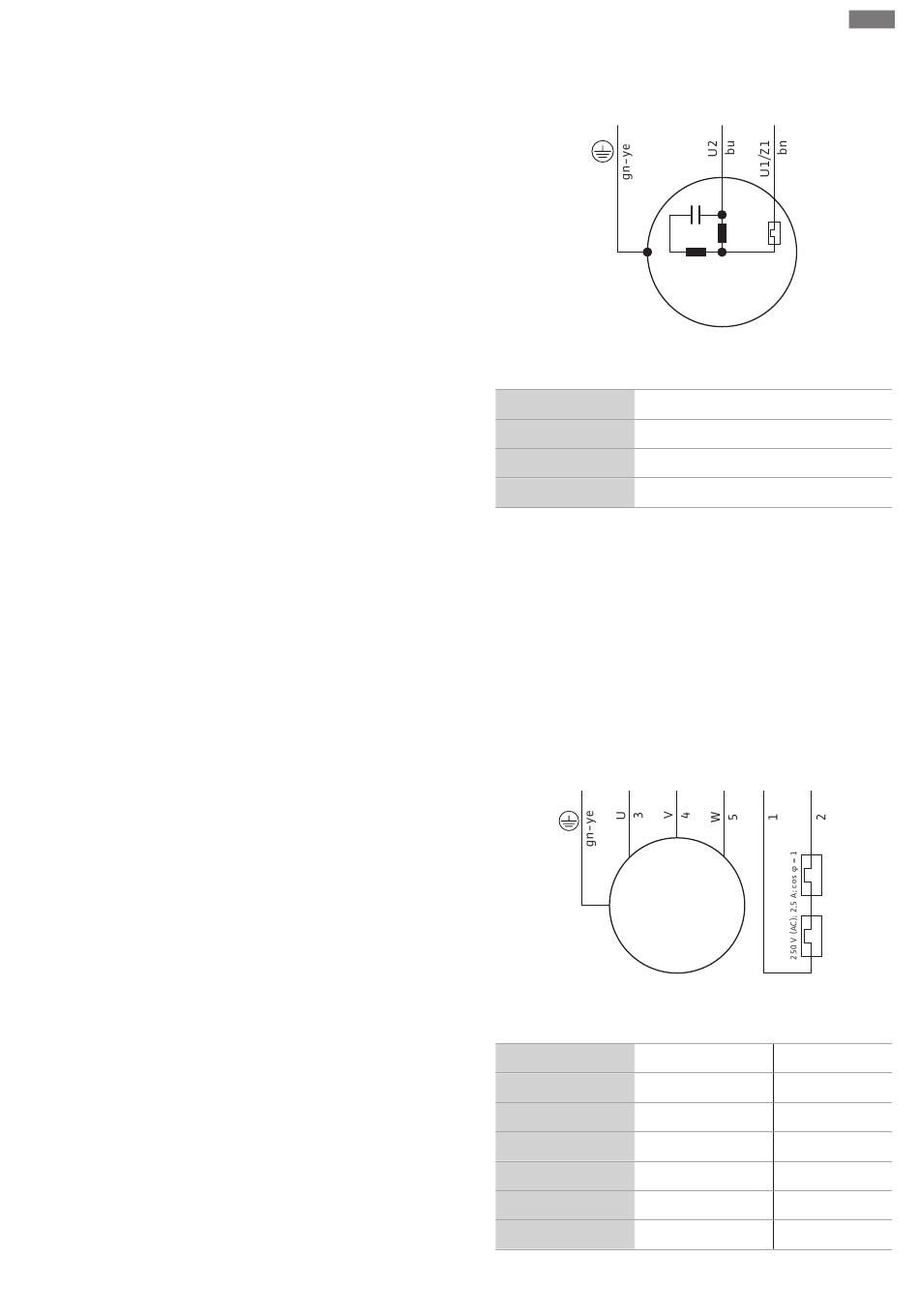

Fig. 5: Alternatif akım motoru bağlantı planı
Damar rengi Klemens
Kahverengi (bn) L
Mavi (bu) N
Yeşil/sarı (gn-ye) Toprak
Alternatif akım modeli topraklı bir fiş ile donatılmıştır.
Şebeke bağlantısı fişin prize takılmasıyla kurulur. Fiş
taşmaya karşı korumalı değildir. Prizi taşkına karşı
korumalı bir şekilde monte edin! Fişin koruma sınıfı (IP)
ile ilgili bilgileri dikkate alın.
TEHLİKE! Pompa doğrudan kumanda cihazına
bağlanacaksa, fişi sökün ve elektrik bağlantısını bir
elektrik teknisyenine yaptırın!
6.5.4 Trifaze akım motoru bağlantısı
PE L1
M 3~
Fig. 6: Trifaze akım motoru bağlantı planı
Damar numarası Tanım
1 20
2 21
3 U
4 V
5 W
Yeşil/sarı (gn-ye) Toprak
N L
C r
M 1~
L2 L3 20 21
Klemens
WSK
WSK
L1
L2
L3
PE
tr
