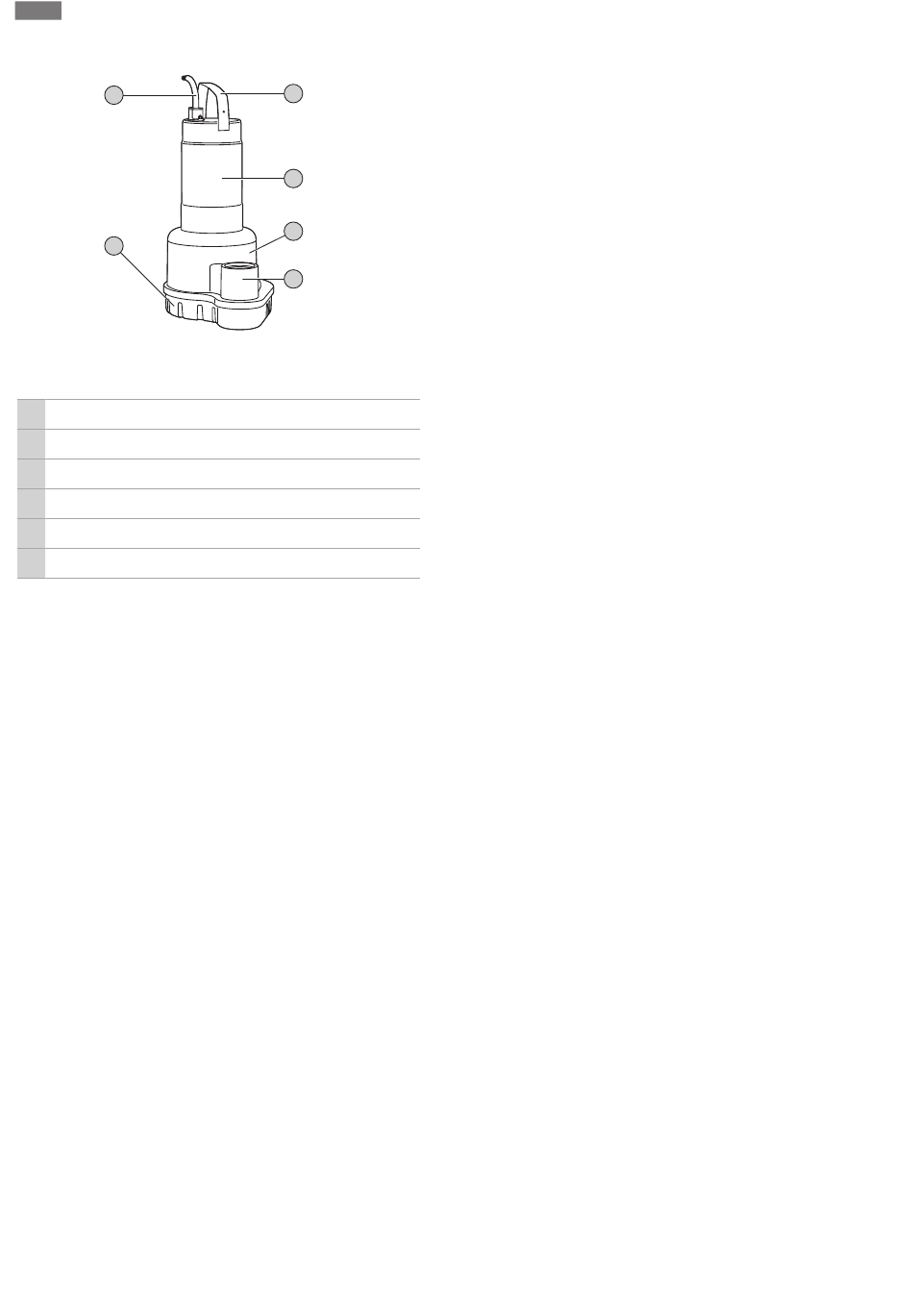

Fig. 1: Overzicht
1 Draaggreep/bevestigingspunt
2 Motorhuis
3 Hydraulisch huis
4 Drukstuk
5 Zuigkorf
6 Aansluitkabel
4.1.1

Hydraulisch systeem

Centrifugaal-hydraulisch systeem met open waaier met
meerdere kanalen en verticale draadaansluiting aan de
perszijde. Het hydraulische systeem is niet zelfaanzui-
gend, d.w.z. dat het medium zelfstandig of met voordruk
moet worden toegevoerd.
4.1.2 Motor
Als aandrijving kunnen oppervlaktegekoelde motoren in
wissel- of draaistroomuitvoering worden toegepast. De
koeling vindt plaats door het omgevende medium. De
warmte wordt via het motorhuis rechtstreeks afgegeven
aan het medium. De motor kan tijdens bedrijf boven wa-
ter komen.
Bij de wisselstroommotoren is de bedrijfscondensator in
de motor geïntegreerd. De aansluitkabel is verkrijgbaar in
de volgende uitvoeringen:
▪ Wisselstroomuitvoering:
– Met Schuko-stekker (aardcontact)
– Met Schuko-stekker en gemonteerde vlotterschake-
laar
▪ Draaistroomuitvoering:
– Met vrij kabeluiteinde
– Met CEE-faseomkeerstekker en gemonteerde vlotter-
schakelaar
214
Productomschrijving
4.1.3
1
2
4.1.4
3
4
4.1.5
4.2
4.3
Afdichting
De afdichting aan medium- en motorruimtezijde wordt
verzorgd door twee mechanische afdichtingen. De af-
dichtingsruimte tussen de mechanische afdichtingen is
met medische witte olie gevuld.
Materiaal
▪ Pomphuis: PP-GF30
▪ Waaier: PP-GF30
▪ Motorhuis: 1.4301 (AISI 304)
▪ As: 1.4401 (AISI 316)
▪ Afdichting, mediumzijde: SiC/SiC
▪ Afdichting, motorzijde: C/Cr
▪ Afdichting, statisch: NBR (nitril)
LET OP! In materiaaluitvoering 'B' zijn alle onderdelen
die in contact komen met media gemaakt van roestvrij
staal 1.4401 (AISI 316).
Gemonteerde toebehoren
Vlotterschakelaar
In de "A"- en "VA"-uitvoering is de pomp met een vlot-
terschakelaar uitgerust. Met een vlotterschakelaar kan
de pomp afhankelijk van het niveau automatisch aan en
uit worden geschakeld.
Stekker
Voor de "P"- en "A"-uitvoering geldt: bij wisselstroom-
motoren is een Schuko-stekker gemonteerd, bij draai-
stroommotoren een CEE-faseomkeerstekker. Deze stek-
ker is voor het gebruik van in de handel verkrijgbare
Schuko- of CEE-contactdozen bedoeld en is niet bevei-
ligd tegen overstromingen.

Bewakingsinrichtingen

Bewaking motorwikkeling
Thermische motorbewaking beschermt de motorwikke-
ling tegen oververhitting. Standaard is een temperatuur-
begrenzing met bimetaalsensor ingebouwd.
De thermische motorbewaking bij een wisselstroommo-
tor is zelfschakelend. D.w.z. dat de motor bij oververhit-
ting wordt uitgeschakeld en na afkoeling automatisch
weer wordt ingeschakeld.
Bij de draaistroommotor moet de thermische motorbe-
waking in de schakelkast of stekker worden aangesloten.

Bedrijfssituaties

Bedrijfssituatie S1: continu bedrijf
De pomp kan continu onder nominale belasting werken
zonder dat de toegestane temperatuur overschreden
wordt.
