Инсталација и електрично поврзување
минималните побарувања се термален реле/
заштитен прекинувач на моторот со компензација за
температурата, диференцијален активатор и блокада
од повторно вклучување. Во случаи на чувствителна
електрична мрежа, предвидено е корисникот да
обезбеди дополнителна заштитна опрема (на пр.
реле за наднапон, поднапон или откажување на фаза
итн.).
Заштитен прекинувач за резидуална струја (RCD)
Придржувајте се до прописите на локалната служба
за електродистрибуција! Употребата на заштитен
прекинувач за резидуална струја е препорачано.
Треба да се приклучи заштитен прекинувач за
резидуална струја (RCD) во случаи кога е можно
лицата да дојдат во контакт со производот и со
протокот на течности.
6.5.2 Одржување
Пред инсталацијата треба да го направите следното:
▪ Да ја проверите изолациската отпорност на
намотката на моторот.
▪ Да ја проверите отпорноста на температурниот
сензор.
Кога измерената вредност отстапува од податоците,
може да има влажност во моторот или водот за
снабдување со струја или пак, можеби уредот за
надгледување е во дефект. Консултирајте се со
службата за односи со корисниците доколку се
појави грешка.
6.5.2.1 Проверете ја изолациската отпорност на намотката
на моторот
Измерете ја изолациската отпорност со тестер на
изолацијата (напон на мерењето = 1000 V).
Придржувајте се до следните вредности:
▪ При прво пуштање во работа: Изолациската
отпорност не смее да надминува 20 MΩ.
▪ При дополнителни мерења: Вредноста мора да е
поголема од 2 MΩ.
НАПОМЕНА! Намалете ги намотките кај мотори со
интегриран кондензатор пред тестирањето!
6.5.2.2 Проверете ја отпорноста на температурниот сензор
Проверете ја отпорноста на температурниот сензор
со омметар. Биметалниот сензор мора да има мерна
вредност од 0 Ohm (премин).
Упатство за вградување и работа Wilo-Padus UNI
6.5.3 Приклучок за монофазен мотор
PE

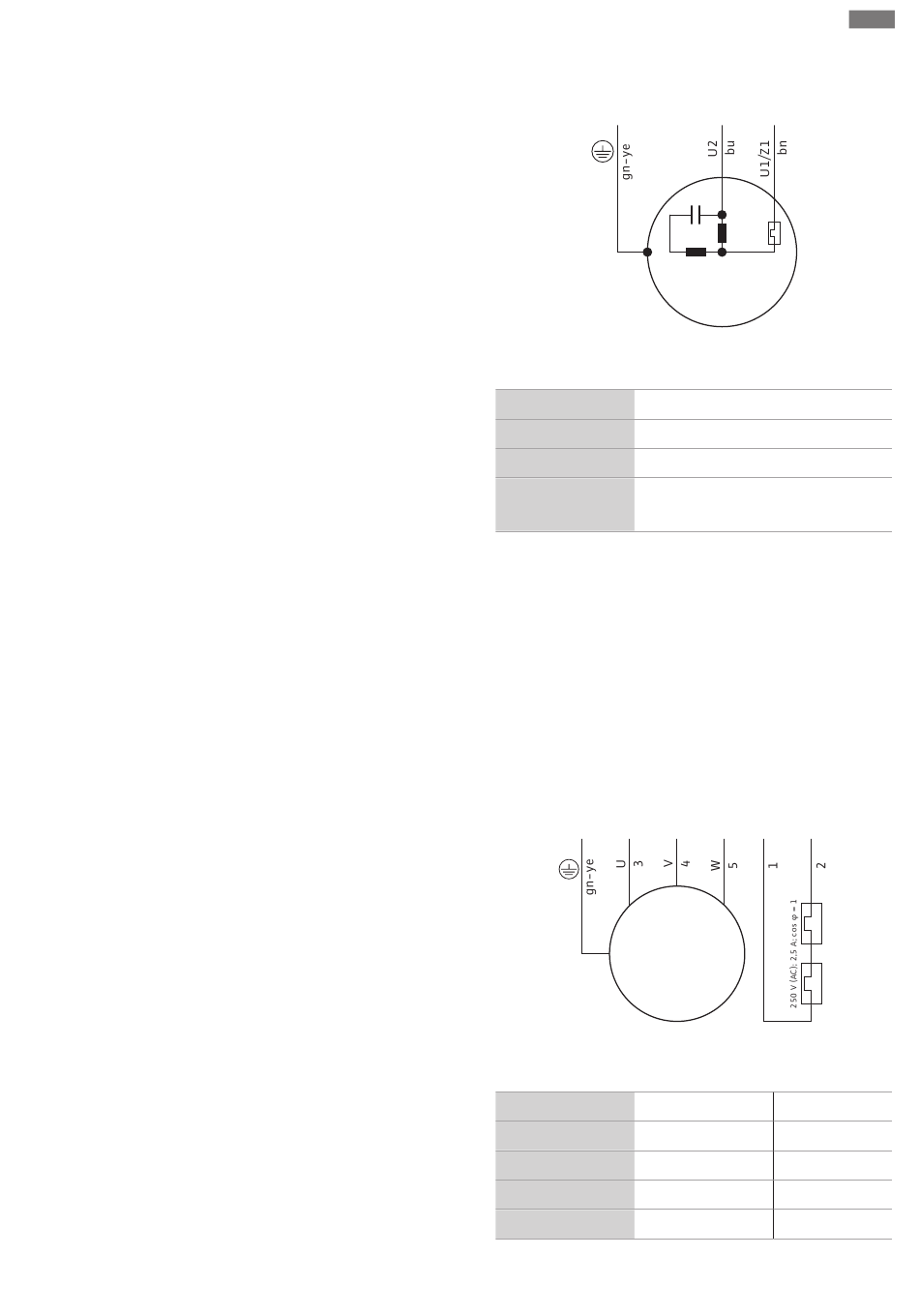

Fig. 5: План на приклучување за монофазен мотор
Боја на жица Стега
Кафена (bn) L
Сина (bu) N
Зелено/жолто (gn- Земја
ye)
Монофазната изведба е со утикач со заштитен
контакт. Приклучувањето на мрежата оди преку
утикач и дозна. Утикачот не е отпорен на вода.
Поставете дозна отпорна на вода! Внимавајте на
информациите за видот на заштита (IP) на утикачот.
ОПАСНОСТ! Кога пумпата е приклучена директно во
приклучна табла, отстранувањете на утикачот и
електричниот приклучок го прави стручен
електричар!
6.5.4 Приклучување трифазен мотор
PE L1
M 3~
Fig. 6: План на приклучување трифазен мотор
Број на жица Опис
1 20
2 21
3 U
4 V
N L
C r
M 1~
L2 L3 20 21
Стега
WSK
WSK
L1
L2
mk
