6.5.4 Priključak trofaznog motora
PE L1
M 3~

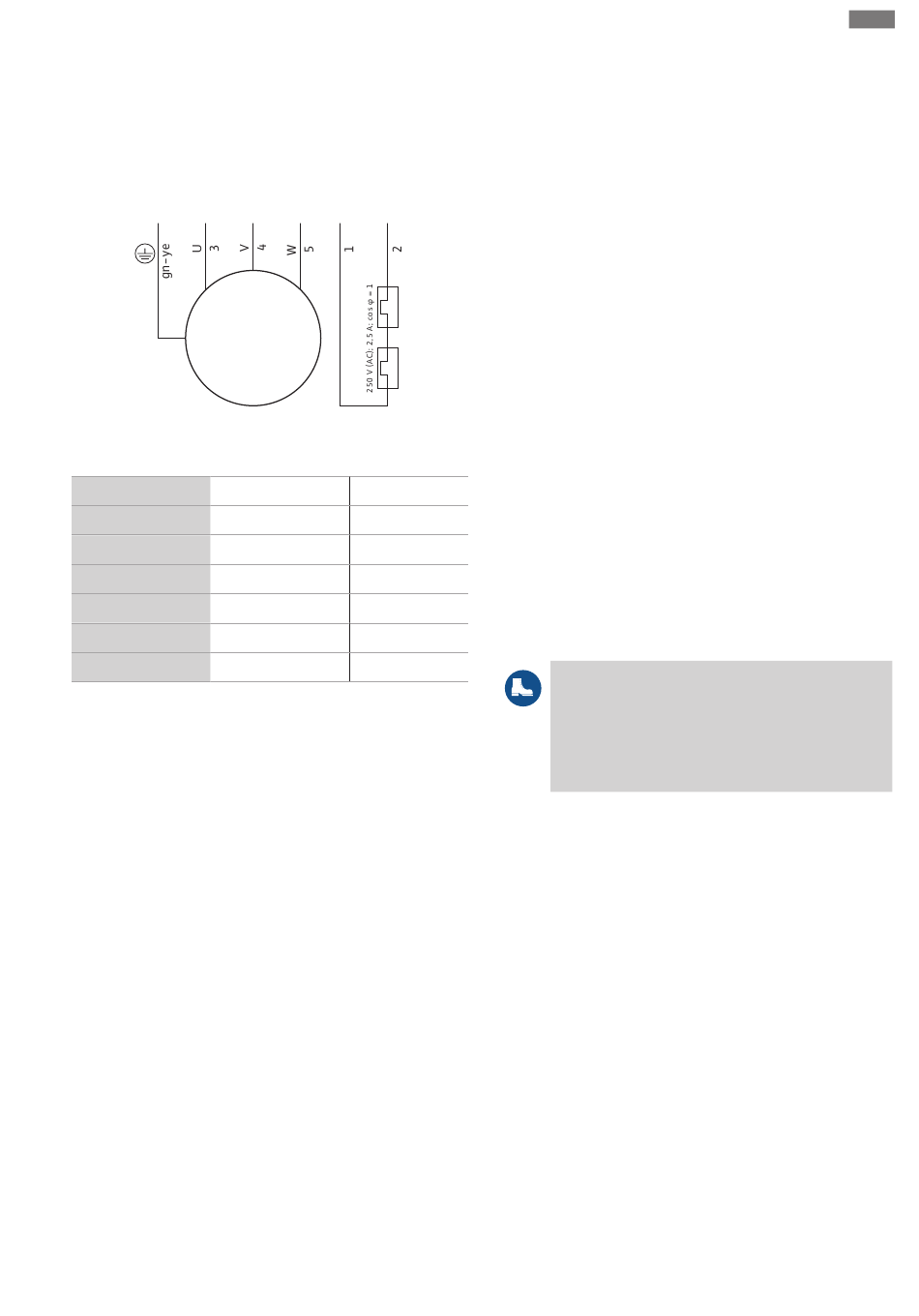

Fig. 6: Šema priključivanja trofaznog motora
Broj žica Naziv
1 20
2 21
3 U
4 V
5 W
Zelena/žuta (gn-ye) Uzemljenje
Za trofazne motore mora da postoji desno obrtno polje.
Trofazna verzija je opremljena CEE faznim invertorom ili
slobodnim krajem kabla:
▪ kada postoji CEE fazni konvertor, priključivanje na ele-
ktričnu mrežu se vrši umetanjem utikača u utičnicu.
Utikač nije zaštićen od preplavljivanja. Utičnicu
instalirati tako da bude zaštićena od preplavljivanja!
Uvažiti podatke o klasi zaštite (IP) utikača.
▪ Kada postoji slobodan kraj kabla pumpa mora da se
priključi direktno na upravljački uređaj. OPASNOST! Kada
pumpa treba da se priključi direktno na upravljački
uređaj, angažovati električare da izvedu električno
priključivanje!
6.5.5 Priključivanje nadzornih uređaja
Svi nadzorni uređaji moraju da budu priključeni!
6.5.5.1 Nadzor namotaja motora
Monofazni motor
Kod monofaznog motora se termički nadzor motora
aktivira automatski. Nadzor je uvek aktivan i ne mora da
se posebno priključuje.
Uputstvo za ugradnju i upotrebu Wilo-Padus UNI
Puštanje u rad
L2 L3 20 21
Stezaljka
WSK
WSK
L1
L2
L3
PE
Trofazni motor sa bimetalnim senzorom
Bimetalni senzori se priključuju direktno na upravljački
uređaj ili preko releja za upoređenje vrednosti.
Priključne vrednosti: maks. 250 V(AC), 2,5 A, cos φ = 1
Kada se postigne vrednost praga, mora da usledi
isključivanje.
Kod verzije sa ugrađenim utikačem termički nadzor
motora je povezan u utikaču i podešen na odgovarajuću
vrednost.
6.5.6 Podešavanje zaštite motora
Zaštita motora mora da se podesi u zavisnosti od
izabrane vrste startovanja.
6.5.6.1 Direktno startovanje
U slučaju punog opterećenja, zaštitu motora podesiti na
nominalnu struju (vidi natpisnu pločicu). U režimu
delimičnog opterećenja preporučuje se podešavanje
zaštitnog prekidača motora na 5 % iznad izmerene struje
u radnoj tački.
6.5.7 Pogon sa frekventnim regulatorom
Rad na frekventnom regulatoru nije dozvoljen.
7 Puštanje u rad
UPOZORENJE
Povrede stopala zbog nedostatka zaštitne
opreme!
Za vreme rada postoji opasnost od (teških) povreda.
Nositi zaštitnu obuću!
7.1

Kvalifikacija osoblja

▪ Električni radovi: Električne radove mora da izvodi
kvalifikovani električar.
▪ Rukovanje/upravljanje: Rukovaoci moraju da budu
informisani o načinu funkcionisanja kompletnog sistema.
7.2

Obaveze operatora

▪ Staviti na raspolaganje uputstva za ugradnju i upotrebu
uz pumpu ili na za to predviđenom mestu.
▪ Staviti na raspolaganje uputstva za ugradnju i upotrebu
na jeziku kojim govori osoblje.
▪ Obezbediti da je sve osoblje pročitalo i razumelo upu-
tstva za ugradnju i upotrebu.
▪ Svi sigurnosni uređaji i prekidači za isključivanje u slučaju
nužde su aktivni i ispitani na besprekornu funkciju.
▪ Pumpa je pogodna za primenu u zadatim uslovima rada.
