7. Pulire il tappo a vite, applicarvi una nuova guarnizione di
tenuta e riavvitarlo. Coppia di avviamento max.: 8 Nm
(5,9 ft·lb)!
6.4.2 Montaggio sommerso mobile
AVVERTENZA
Pericolo d'incendio sulle superfici calde!
Il corpo motore può diventare caldo durante il funzio-
namento. Si possono verificare ustioni. Dopo lo spe-
gnimento, attendere che la pompa si sia raffreddata
alla temperatura ambiente.
AVVERTENZA
Distacco del tubo flessibile di mandata!
Il distacco o lo strappo del tubo flessibile di mandata
può provocare lesioni (gravi). Fissare il tubo flessibile
di mandata in modo sicuro allo scarico! Evitare di pie-
gare il tubo flessibile di mandata.
AVVISO
Problemi di pompaggio a causa di un basso li-
vello d'acqua
Il sistema idraulico è autoventilante. I piccoli cuscini di
aria vengono eliminati durante il pompaggio. Se il flui-
do di pompaggio è troppo basso, si può verificare una
interruzione del flusso della mandata. Il livello minimo
consentito di acqua deve raggiungere il bordo supe-
riore del corpo del gruppo idraulico!
Per il montaggio mobile la pompa è dotata di un cestello
aspirante. Il cestello aspirante filtra le sostanze solide
grossolane dal fluido e consente un posizionamento si-
curo su una base solida. In questo modo è possibile un
montaggio libero nel vano d'esercizio/luogo di posizio-
namento. Per impedire un affondamento in superfici
morbide, utilizzare una base solida sul luogo di montag-
gio. Sul lato pressione viene collegato un tubo flessibile
di mandata o dei collettori.
ATTENZIONE! Se il motore emerge durante il funziona-
mento, si deve osservare il modo di funzionamento
non sommerso (S2-15, S3 10 %*)!
* Se prima di una riattivazione è garantito il necessario
raffreddamento del motore, è consentito il modo di fun-
zionamento S3 25 %! Per garantire il necessario raffred-
damento, il motore deve essere sommerso completa-
mente per almeno 1 min.!
346
Installazione e collegamenti elettrici
Passi operativi
4
3

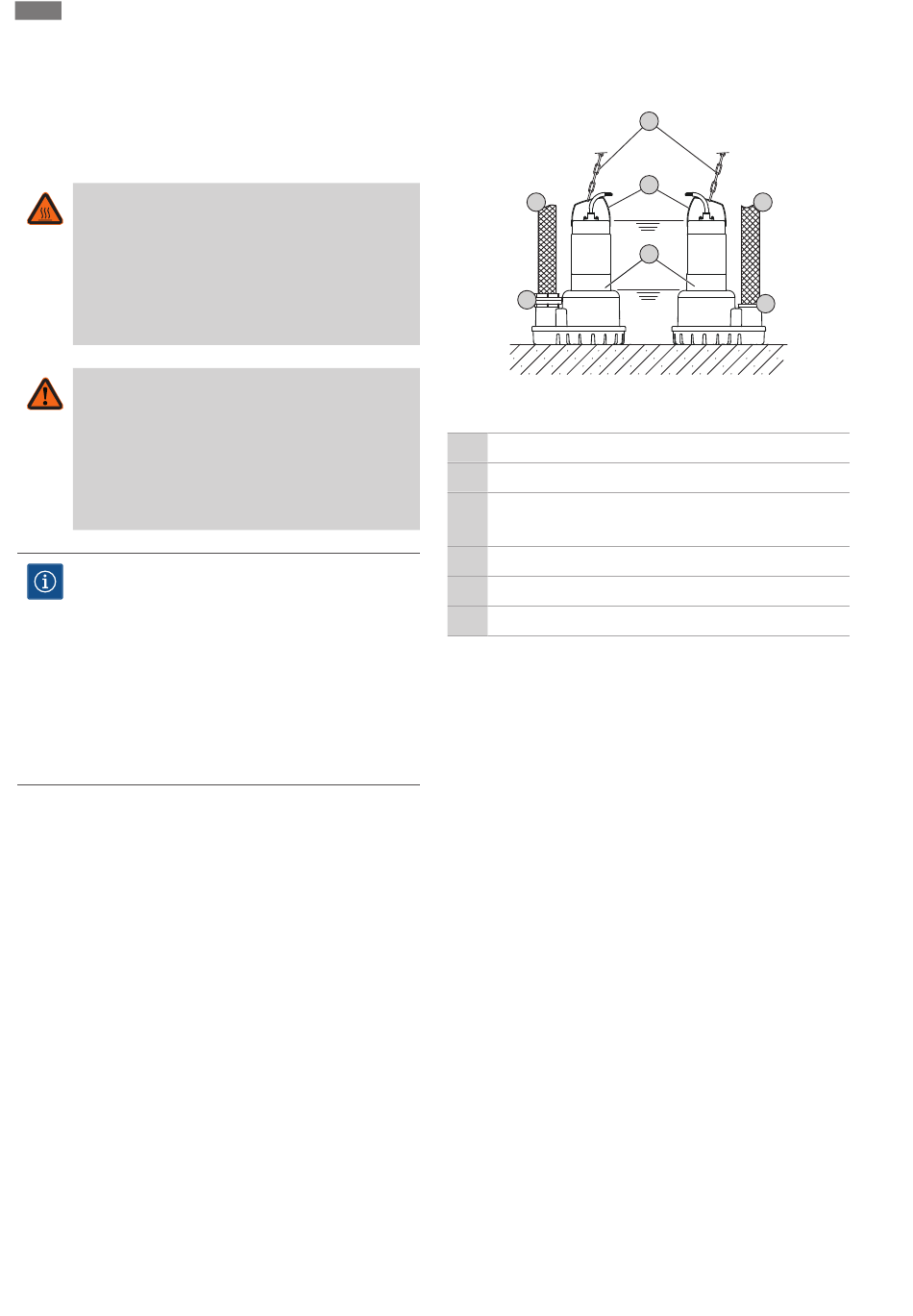

Fig. 4: Montaggio sommerso mobile
1 Pompa con basamento pompa integrato
2 Attacco per tubo flessibile
Accoppiamento Storz fisso e accoppiamento Storz per tu-
3
bo flessibile (disponibili come accessori)
4 Tubo flessibile di mandata oppure tubo di mandata
5 Punto di aggancio
6 Mezzo di sollevamento
‡
Raccordo di mandata predisposto: Attacco per tubo fles-
sibile o accoppiamento Storz montato.
1. Fissare il dispositivo di sollevamento con un grillo al pun-
to di aggancio della pompa.
2. Sollevare la pompa e depositarla nel luogo di impiego.
3. Appoggiare la pompa su una base solida. ATTENZIO-
NE! Evitare l'affondamento della pompa!
4. Installare il tubo flessibile di mandata e fissarlo nel punto
indicato (ad es. scarico). PERICOLO! Il distacco o lo
strappo del tubo flessibile di mandata può causare
(gravi) lesioni! Fissare il tubo flessibile di mandata in
modo sicuro allo scarico.
5. Installare il cavo di collegamento a regola d'arte. ATTEN-
ZIONE! Non danneggiare il cavo di collegamento!
▶ La pompa è installata, l'elettricista esperto può realizzare
il collegamento elettrico.
6.4.3 Controllo livello
Il controllo livello calcola gli attuali livelli di riempimento
e la pompa si attiva e disattiva in automatico a seconda
del livello di riempimento. Il rilevamento dei livelli di
riempimento può aver luogo tramite tipologie di sensori
(interruttore a galleggiante, misurazioni della pressione e
6
5
4
S1
1
S2, S3
2
