fr
lation. Un support dur doit être utilisé sur le lieu d'instal-
lation afin d'éviter un enfoncement dans les sols
meubles. Un flexible de refoulement ou une tuyauterie
est raccordé(e) côté refoulement.
ATTENTION ! Si le moteur doit être émergé en cours de
fonctionnement, il convient de respecter le mode pour
fonctionnement non immergé (S2-15, S3 10 %*) !
* Le mode de fonctionnement S3 25 % est autorisé si le
refroidissement nécessaire du moteur est garanti avant
la remise en marche ! Afin de garantir le refroidissement
nécessaire, le moteur doit être complètement immergé
pendant au moins 1 min !
Étapes de travail
4
3

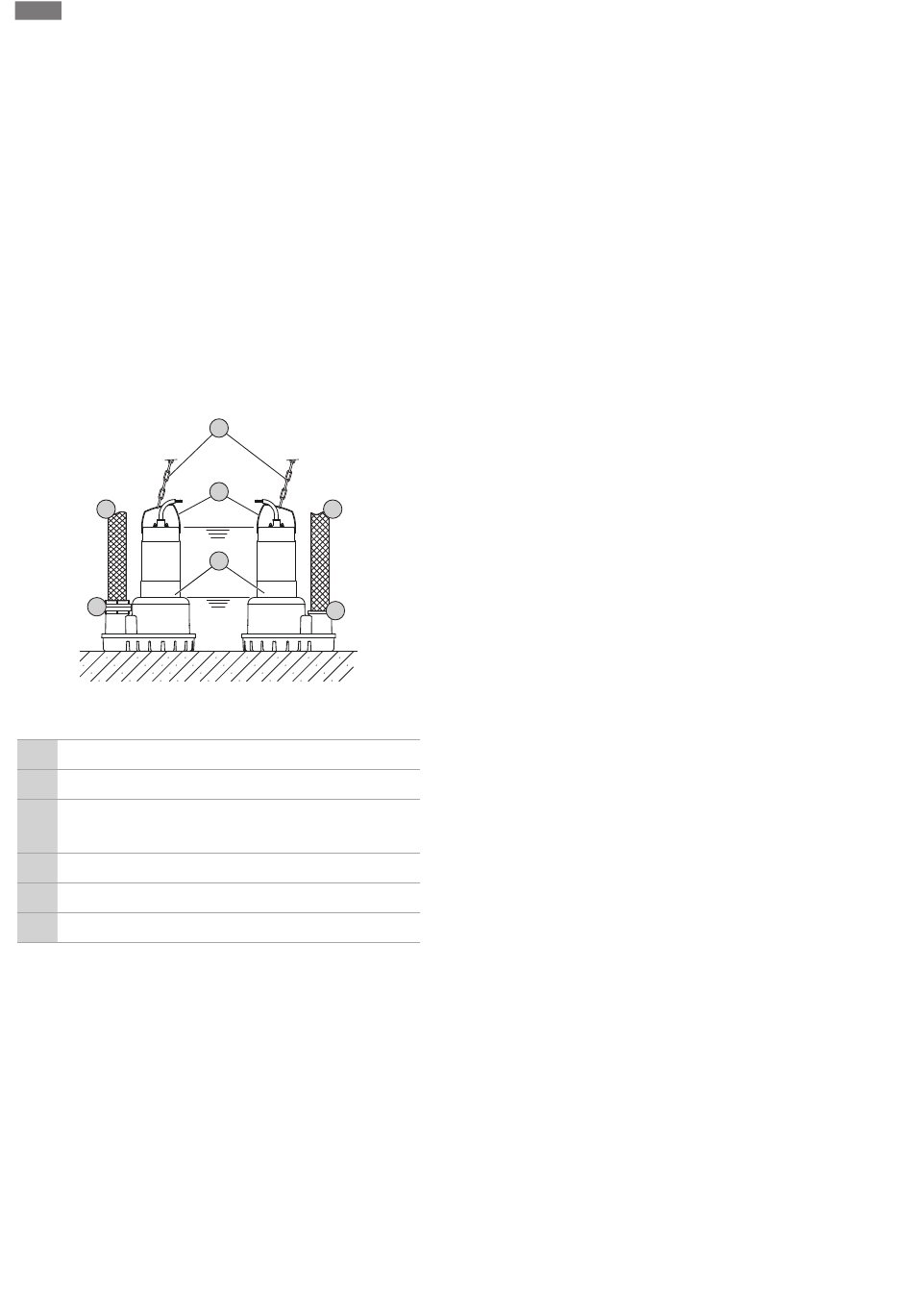

Fig. 4: Installation immergée transportable
1 Pompe à piétement rapporté intégré
2 Raccord tuyau
Raccord fixe Storz et raccord express Storz (en acces-
3
soires)
4 Flexible de refoulement ou conduite de refoulement
5 Point d'élingage
6 Instrument de levage
‡
Raccord côté refoulement préparé : Raccord tuyau ou ac-
couplement Storz monté.
1. Fixer l'appareil de levage au niveau du point d'élingage
de la pompe à l'aide d'un maillon.
2. Soulever la pompe et la poser sur le lieu d'utilisation.
3. Poser la pompe sur un sol solide. ATTENTION ! Éviter
tout enfoncement de la pompe !
4. Poser le flexible de refoulement et le fixer à un emplace-
ment donné (p. ex au niveau de l'évacuation). DAN-
GER ! L'arrachement ou le basculement du flexible de
refoulement peut entraîner des blessures (graves) !
66
6
5
4
S1
1
S2, S3
2
Montage et raccordement électrique
Fixer le flexible de refoulement de manière sûre au ni-
veau de la sortie.
5. Poser correctement le câble de raccordement. ATTEN-
TION ! Ne pas endommager le câble de raccordement !
▶ La pompe est installée, l'électricien peut effectuer le rac-
cordement électrique.
6.4.3 Pilotage du niveau
Le pilotage du niveau permet de déterminer le niveau de
remplissage ; la pompe est activée et désactivée auto-
matiquement en fonction de ce niveau de remplissage.
La détection des niveaux de remplissage s'effectue par le
biais de différents types de capteurs (interrupteur à flot-
teur, capteurs de mesure de pression et par ultrasons ou
électrodes). Respecter les points suivants en cas d'utili-
sation du pilotage du niveau :
▪ Les interrupteurs à flotteur peuvent bouger librement !
▪ Le niveau d'eau ne doit pas être inférieur au niveau
d'eau minimal autorisé !
▪ Ne pas dépasser le nombre de démarrages maximum !
▪ Dans le cas de niveaux de remplissage changeants, il est
recommandé d'utiliser un pilotage du niveau à deux
points de mesure. Il est ainsi possible d'obtenir des diffé-
rences de commutation plus importantes.
Utilisation de l'interrupteur à flotteur intégré
Les versions « A » et « VA » sont équipées d'un interrup-
teur à flotteur. La pompe est activée et désactivée en
fonction du niveau de remplissage. Le niveau de commu-
tation est défini comme suit :
▪ Version A avec interrupteur à flotteur : par la longueur de
câble
▪ Version VA avec interrupteur à flotteur vertical : par la
position du flotteur sur la tige de guidage (réglage en
usine)
Le réglage en usine du flotteur offre le volume de com-
mutation maximal. En cas de besoin, le réglage du flot-
teur peut être modifié. AVIS ! Le flotteur supérieur est
réglé sur le point de commutation supérieur. Si le point
de commutation est réglé plus bas, l'immersion de la
pompe dans le fluide ne sera plus complète. Ainsi, la
pompe ne peut être utilisée qu'en service intermittent
S3 !
Régler le point de commutation du flotteur.
‡
La pompe est hors service.
‡
La pompe n'est pas connectée au réseau électrique.
1. Desserrer la vis à six pans creux du flotteur.
