automatické nebo manuální. Pro optimální provozní
spolehlivost proto doporučujeme instalaci ochrany proti
běhu nasucho.
6.5 Elektrické připojení
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem!
Neodborné počínání při provádění elektrických prací
vede k usmrcení elektrickým proudem! Elektrické
práce musí provádět odborný elektrikář v souladu
s místními předpisy.
▪ Napětí síťové přípojky musí odpovídat údajům na
typovém štítku.
▪ Napájení na straně sítě pro trojfázové motory s
pravotočivým polem.
▪ Přívodní kabel připojte v souladu s místními předpisy
a podle obsazení žil.
▪ Připojte monitorovací zařízení a zkontrolujte jejich
funkci.
▪ Uzemnění musí být provedeno dle místních předpisů.
6.5.1 Zajištění na straně sítě
Jistič vedení
Velikost a spínací vlastnosti jističe vedení odpovídá
jmenovitému proudu zapojeného výrobku. Dodržujte
místní předpisy.
Jistič motoru
U výrobků bez zástrček zajistí zákazník instalaci jističe
motoru! Minimálním požadavkem je tepelné relé/jistič
motoru s teplotní kompenzací, diferenčním spouštěním
a zablokováním opětného zapnutí dle místních předpisů.
V případě citlivých elektrických sítí zajistí zákazník
instalaci dalších ochranných zařízení (např. přepěťová
a podpěťová relé nebo relé výpadku fáze atd.).
Proudový chránič (RCD)
Dodržujte předpisy místních energetických závodů!
Doporučujeme použití proudového chrániče.
Dojde-li ke kontaktu osob s výrobkem a vodivými
kapalinami, zajistěte připojení s proudovým chráničem
(RCD).
6.5.2 Údržbářské práce
Před instalací proveďte následující údržbářské práce:
▪ Kontrola izolačního odporu vinutí motoru.
▪ Kontrola odporu teplotního čidla.
Pokud se naměřené hodnoty odchylují od stanovených
parametrů, je možné, že do motoru nebo do přívodního
172
Instalace a elektrické připojení
elektrického vedení vnikla vlhkost, resp. že kontrolní
zařízení je vadné. V případě závady se obraťte na
zákaznický servis.
6.5.2.1 Kontrola izolačního odporu vinutí motoru
Změřte izolační odpor zkoušečem izolace (měřené
stejnosměrné napětí = 1000 V). Dodržte následující
hodnoty:
▪ Při prvním uvedení zařízení do provozu: Izolační odpor
nesmí překročit 20 MΩ.
▪ Při dalších měřeních: Hodnota musí být větší než 2 MΩ.
OZNÁMENÍ! U motorů s integrovaným kondenzátorem
spojte vinutí před zkouškou nakrátko!
6.5.2.2 Kontrola odporu teplotního čidla
Odpor teplotního čidla změřte ohmmetrem. Naměřená
hodnota bimetalových čidel musí být 0 ohm (průchod).
6.5.3 Připojení motoru na jednofázový střídavý proud
PE

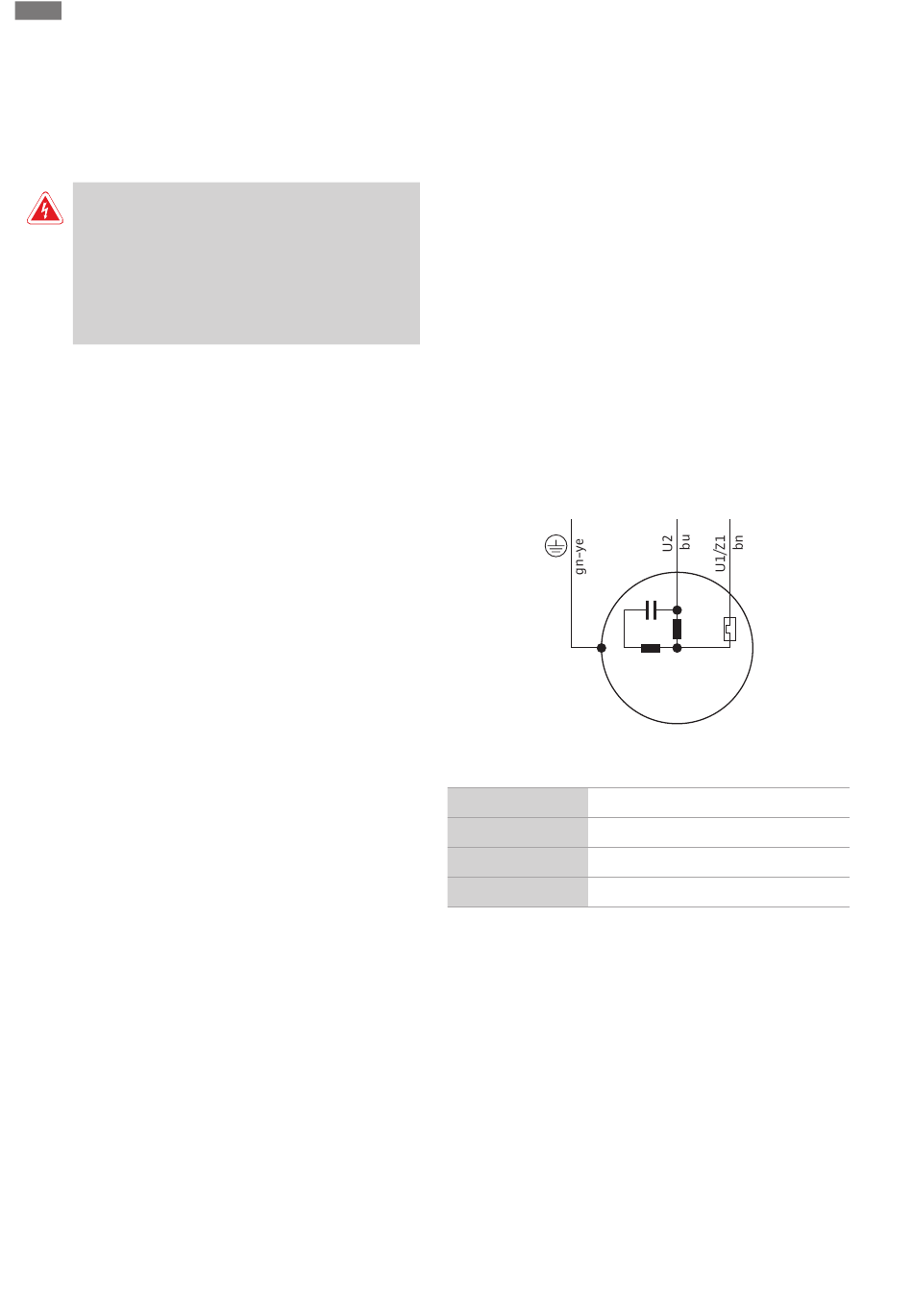

Fig. 5: Schéma zapojení motoru na jednofázový střídavý proud
Barva žíly Svorka
Hnědá (bn) L
Modrá (bu) N
Žlutozelená (gn-ye) Zem
Jednofázové provedení je vybaveno zástrčkou
s ochranným kontaktem. Připojení k síti se provádí
zapojením zástrčky do zásuvky. Zástrčka není odolná
vůči zaplavení. Zásuvku instalujte s ochranou proti
zaplavení! Dbejte na údaj o ochranné třídě (IP) zástrčky.
NEBEZPEČÍ! Pokud má být čerpadlo připojeno přímo ve
spínacím přístroji, zástrčku demontujte a elektrické
připojení nechejte zhotovit odborným elektrikářem!
N L
C r
M 1~
