Wilo Padus UNI Einbau- Und Betriebsanleitung Seite 397

Instaliacija ir prijungimas prie elektros tinklo
Jeigu siurblį ketinama naudoti kilnojant, jame
sumontuojamas įsiurbimo filtras. Įsiurbimo filtras iš
terpės nufiltruoja stambias kietas daleles ir užtikrina
tvirtą padėtį ant stabilaus pagrindo. Siurblį darbo zonoje/
pastatymo vietoje galima statyti bet kokioje padėtyje.
Siekiant išvengti grimzdimo įrengimo vietose su minkštu
gruntu, montavimo vietoje būtina pakloti tvirtą pagrindą.
Iš slėgio pusės prijungiama slėgio žarna arba vamzdynas.
PERSPĖJIMAS! Jei veikdamas variklis iškyla, laikykitės
variklio eksploatavimo nepanardinus (S2-15, S3
10 %*) tvarkos!
*Darbo režimas S3 25 % leidžiamas, kai prieš
pakartotinai įjungiant užtikrinamas būtinas variklio
aušinimas! Reikiamam aušinimui užtikrinti variklis turi
būti visiškai panardintas mažiausiai 1 min!
Darbo etapai
4
3

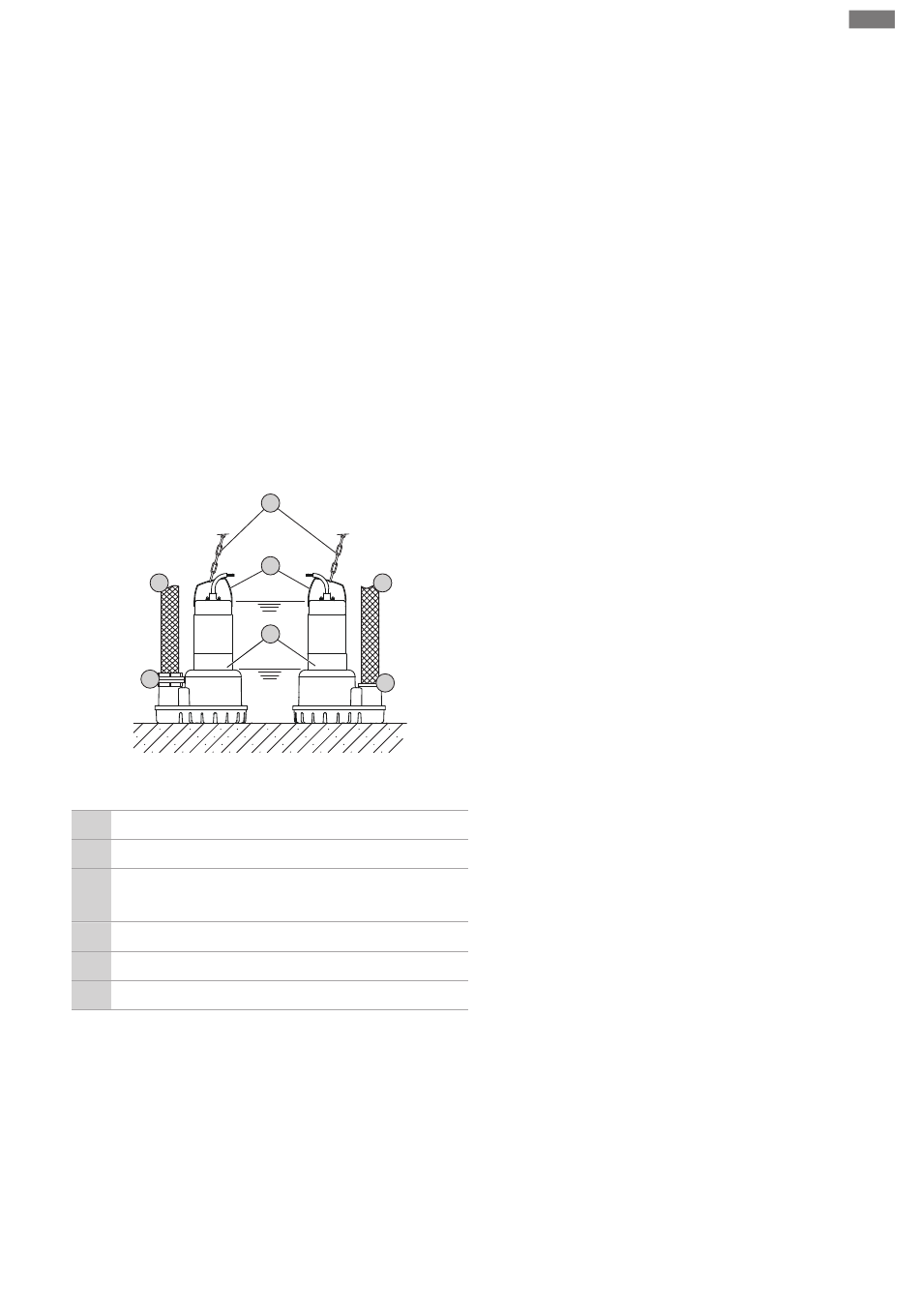

Fig. 4: Kilnojamasis panardinamas montavimas
1 Siurbliai su integruota laikančiąja siurblio atrama
2 Lanksčios žarnos jungtis
„Storz" mova ir „Storz" žarnos mova (tiekiamas kaip
3
priedai)
4 Slėgio žarna arba slėgio linijos
5 Tvirtinimo taškas
6 Kėlimo priemonė
‡
Slėgio įvadas parengtas: Sumontuota žarnos jungtis arba
„Storz" mova.
1. Keltuvu prikabinkite kėlimo priemonę prie siurblio
tvirtinimo taško.
2. Pakelkite siurblį ir pastatykite į reikalingą vietą.
3. Pastatykite siurblį ant tvirto pagrindo.
PERSPĖJIMAS! Apsaugokite, kad siurblys nenukristų!
4. Nutieskite slėginę žarną ir pritvirtinkite nurodytoje
vietoje (pvz., prie nutekėjimo linijos).
Montavimo ir naudojimo instrukcija Wilo-Padus UNI
6
5
4
S1
1
S2, S3
2
PAVOJUS! Nutrūkus arba atsijungus slėginei žarnai
galima (sunkiai) susižaloti! Slėgio žarna turi būti saugiai
pritvirtinta prie nutekėjimo linijos.
5. Prijungimo kabelis nutiestas tinkamai.
PERSPĖJIMAS! Nepažeiskite prijungimo kabelio!
▶ Siurblys sumontuotas, taigi elektrikai gali atlikti
prijungimo prie elektros tinklo darbus.
6.4.3 Lygio valdymas
Naudojant lygio valdymo sistemą, nustatomi faktiniai
skysčio kiekiai, o siurblys įjungiamas ir išjungiamas
automatiškai, atsižvelgiant į prisipildymo lygį. Skysčio
kiekis nustatomas įvairių tipų jutikliais (plūdiniu jungikliu,
slėgio ir aukšto dažnio bangų matavimo sistemomis arba
elektrodais). Jeigu naudojamas lygio valdymas, turi būti
laikomasi šių reikalavimų:
▪ Plūdiniai jungikliai gali laisvai judėti!
▪ Vandens lygis negali būti mažesnis už minimalų vandens
lygį!
▪ Draudžiama viršyti maksimalų perjungimų dažnį!
▪ Jeigu skysčio lygis stipriai svyruoja, rekomenduojama
reguliuoti lygį naudojant du matavimo taškus. Tokiu
būdu galima pasiekti didesnius perjungimo skirtumus.
Sumontuoto plūdinio jungiklio naudojimas
„A" ir „VA" versijos modeliuose įrengtas plūdinis jungiklis.
Siurblys įjungiamas ir išjungiamas, atsižvelgiant į
prisipildymo lygį. Perjungimo lygis nustatomas taip:
▪ A versijos modeliuose su plūdiniu jungikliu: pagal kabelio
ilgį
▪ VA versijos modeliuose su vertikaliuoju plūdiniu jungikliu:
pagal plūdės padėtį ant kreipiamojo strypo (nustatyta
gamykloje)
Gamyklinėse plūdės nuostatose nustatomas tūris yra
maksimalus. Jei reikia, plūdės nuostatas galima keisti.
PRANEŠIMAS! Viršutinė plūdė nustatoma ties viršutine
perjungimo verte. Jei perjungimo vertė sumažinama,
siurblys visiškai nebepanyra į terpę. Dėl to siurblį
galima naudoti tik periodinės apkrovos režimu S3!
Plūdės perjungimo vertės nustatymas.
‡
Siurblys išjungtas.
‡
Siurblys atjungtas nuo elektros tinklo.
1. Atlaisvinkite plūdės vidinį šešiabriaunį varžtą.
2. Nustatykite norimą perjungimo vertę: plūdę stumkite
aukštyn arba žemyn.
3. Plūdės fiksavimas: priveržkite plūdės vidinį šešiabriaunį
varžtą.
lt
397
