na mestu postavljanja koristiti tvrdi podmetač. Sa
potisne strane se priključuje potisno crevo ili cevovod.
OPREZ! Kada se motor izroni u toku rada, održavati
režim rada za izronjeni pogon (S2-15, S3 10 %*)!
* Kada se pre ponovnog uključivanja obezbedi potrebno
hlađenje motora, dozvoljen je način rada S3 25 %! Da bi
se obezbedilo potrebno hlađenje, motor mora da bude
potpuno uključen najmanje 1 minut!
Radni koraci
4
3

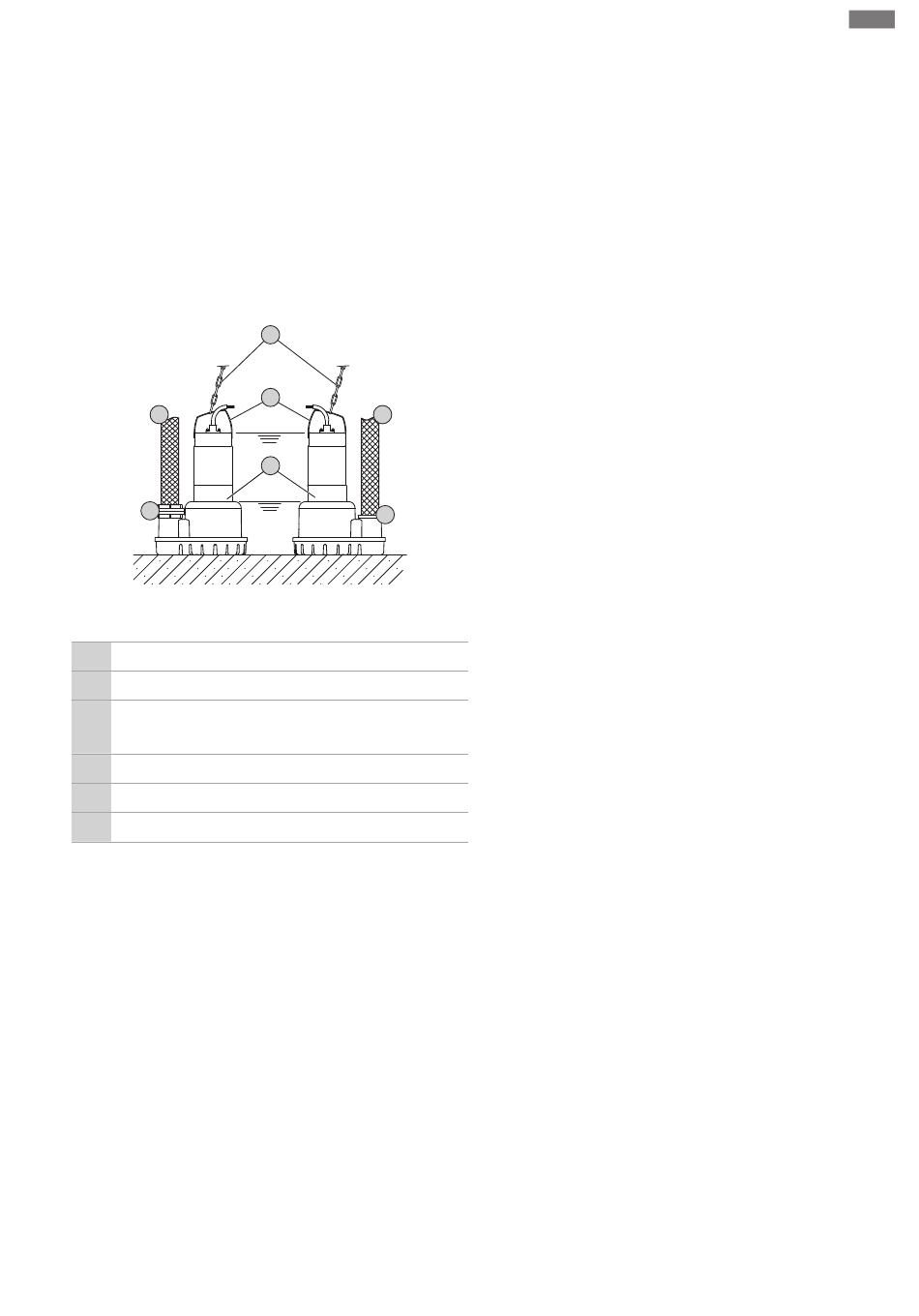

Fig. 4: Prenosna montaža u vlažnom prostoru
1 Pumpa sa integrisanom stopom pumpe
2 Crevni priključak
Storz-fiksna spojnica i Storz-crevna spojnica (dostupne
3
kao dodatna oprema)
4 Potisno crevo ili potisni vod
5 Potporna tačka
6 Oprema za podizanje
‡
Pripremljen priključak pritiska: Montiran priključak za
crevo ili Storz priključak.
1. Uređaj za dizanje pričvrstiti uz pomoć karike na potpornu
tačku pumpe.
2. Podići pumpu i postaviti je na mesto primene.
3. Pumpu odložiti na čvrstu podlogu. OPREZ! Sprečiti
tonjenje pumpe!
4. Potisno crevo položiti i pričvrstiti na navedenom mestu
(npr. na odvodu). OPASNOST! Razdvajanje ili izbijanje
potisnog creva može da prouzrokuje (teške) povrede!
Potisno crevo bezbedno pričvrstiti na odvod.
5. Priključni kabl položiti na stručan način.
OPREZ! Priključni kabl se ne sme oštetiti!
▶ Pumpa je instalirana, pa električari mogu da izvedu
električno priključivanje.
Uputstvo za ugradnju i upotrebu Wilo-Padus UNI
Instalacija i električno povezivanje
6
5
4
S1
1
S2, S3
2
6.4.3 Upravljanje nivoom
Pomoću upravljanja nivoom se određuju aktuelni nivoi
punjenja i pumpa se u zavisnosti od nivoa punjenja
automatski uključuje i isključuje. Snimanje nivoa se vrši
pomoću različitih tipova senzora (plivajućeg prekidača,
merenjem pritiska i ultrazvučnim merenjem ili
elektrodama). Pri korišćenju upravljana nivoom poštovati
sledeće tačke:
▪ Plivajući prekidač može slobodno da se kreće!
▪ Nivo vode nikad ne sme da padne ispod minimalnog
dozvoljenog nivoa vode!
▪ Maksimalan broj uključivanja nikada ne sme da se
prekorači!
▪ U slučaju jakih oscilacija nivoa punjenja preporučuje se
upravljanje nivoom sa dve merne tačke. Tako mogu da se
ostvare veće razlike uključivanja.
Upotreba instaliranog plivajućeg prekidača
Verzije „A" i „VA" su opremljene plivajućim prekidačem.
Pumpa se uključuje i isključuje u zavisnosti od nivoa
punjenja. Preklopni nivo se definiše na sledeći način:
▪ „A" verzija sa plivajućim prekidačem: preko dužine kabla
▪ „VA" verzija sa vertikalnim plivajućim prekidačem: preko
položaja plovka na vodećoj šipki (fabrički podešeno)
Fabričko podešavanje plovka pruža maksimalnu uklopnu
zapreminu. Podešavanje plovka se po potrebi može
promeniti. NAPOMENA! Gornji plovak je podešen na
najvišu tačku uključenja. Kada se tačka uključenja
podešava nadole, pumpa više ne uranja potpuno u
fluid. Pumpa se zbog toga može koristiti samo za rad sa
prekidima S3!
Podesiti tačke uključivanja na plovku.
‡
Pumpa je van pogona.
‡
Pumpu je odvojena od strujne mreže.
1. Popustiti imbus ključ na plovku.
2. Podešavanje željene tačke uključenja: Plovak pomeriti
nagore ili nadole.
3. Fiksiranje plovka: Zategnuti imbus ključ na plovku.
▶ Podešene su nove tačke uključenja.
Upotreba upravljanja nivoom instaliranog na objektu
Pri upotrebi upravljanja nivoom instaliranom na objektu,
podatke o instalaciji preuzeti iz uputstva za ugradnju i
upotrebu njegovog proizvođača.
6.4.4 Zaštita od rada na suvo
Zaštita od rada na suvo mora da spreči rad pumpe bez
fluida i prodor vazduha u hidrauliku. Za to je neophodno
da se minimalno dozvoljeni nivo punjenja odredi uz
