hr
‡
Pumpa nije ugrađena.
‡
Pumpa nije priključena na električnu mrežu.
‡
Postavljena je zaštitna oprema!
1. Odložite pumpu vodoravno na čvrstu podlogu. Zaporni
vijak pokazuje prema gore. UPOZORENJE! Opasnost od
prignječenja ruku. Osigurajte da se pumpa ne može
prevrnuti ili skliznuti!
2. Odvijte zaporni vijak.
3. Postavite prikladan spremnik za skupljanje pogonskog
sredstva.
4. Ispuštanje pogonskog sredstva: Okrećite pumpu sve dok
otvor ne bude okrenut prema dolje.
5. Provjera pogonskog sredstva:
⇒ Ako je pogonsko sredstvo bistro, može se opet
koristiti.
⇒ Ako je pogonsko sredstvo zaprljano (crno), treba
naliti novo pogonsko sredstvo. Staro pogonsko
sredstvo treba zbrinuti u skladu s lokalnim
propisima!
⇒ Ako pogonsko sredstvo sadrži metalne strugotine,
obavijestite korisničku službu!
6. Punjenje pogonskog sredstva: Okrećite pumpu sve dok
otvor ne bude okrenut prema gore. Pogonsko sredstvo
napunite u otvor.
⇒ Pridržavajte se podataka o vrsti i količini pogonskog
sredstva! Prilikom ponovne upotrebe pogonskog
sredstva količinu također treba provjeriti odn.
prilagoditi!
7. Očistite zaporni vijak, po potrebi stavite novi brtveni
prsten i ponovo ga zavrnite. Maks. zatezni moment:
8 Nm (5,9 ft·lb)!
6.4.2 Prenosivo mokro postavljanje
UPOZORENJE
Opasnost od opeklina na vrućim površinama!
Kućište motora može se zagrijati tijekom pogona.
Može doći do opeklina. Pustite da se pumpa nakon
isključivanja ohladi na temperaturu okoline!
UPOZORENJE
Pucanje tlačnog crijeva!
Pucanjem odn. odbacivanjem tlačnog crijeva može
doći do (teških) ozljeda. Pričvrstite tlačno crijevo
sigurno na odvodu! Treba spriječiti presavijanje
tlačnog crijeva.
146
Instalacija i električni priključak
UPUTA
Problemi s transportom zbog preniske razine
vode
Hidraulika ima samoodzračivanje. U postupku
pumpanja rastvaraju se manji zračni jastuci. Ako se
medij previše spusti, može doći do pucanja protoka.
Minimalna dopuštena razina vode mora dosezati do
gornjeg ruba hidrauličkog kućišta!
Za prenosivo postavljanje pumpa treba biti opremljena
usisnom košarom. Usisna košara filtrira grube krute tvari
iz medija i omogućava siguran oslonac na čvrstoj podlozi.
Na taj je način omogućeno proizvoljno pozicioniranje u
radnom prostoru/mjestu montaže. Da biste spriječili
tonjenje kod mekih podloga, na mjestu montaže
upotrijebite čvrsti podložak. S tlačne strane spaja se
tlačno crijevo ili cjevovodni sustav.
OPREZ! Ako motor izroni tijekom rada, treba se
pridržavati načina rada za izronjeni rad (S2-15, S3
10 %*)!
* Vrsta rada S3 25 % dopuštena je kada je prije
ponovnog uključivanja osigurano potrebno hlađenje
motora! Da biste osigurali potrebno hlađenje, motor
mora biti cijeli uronjen najmanje 1 min!
Radni koraci
4
3

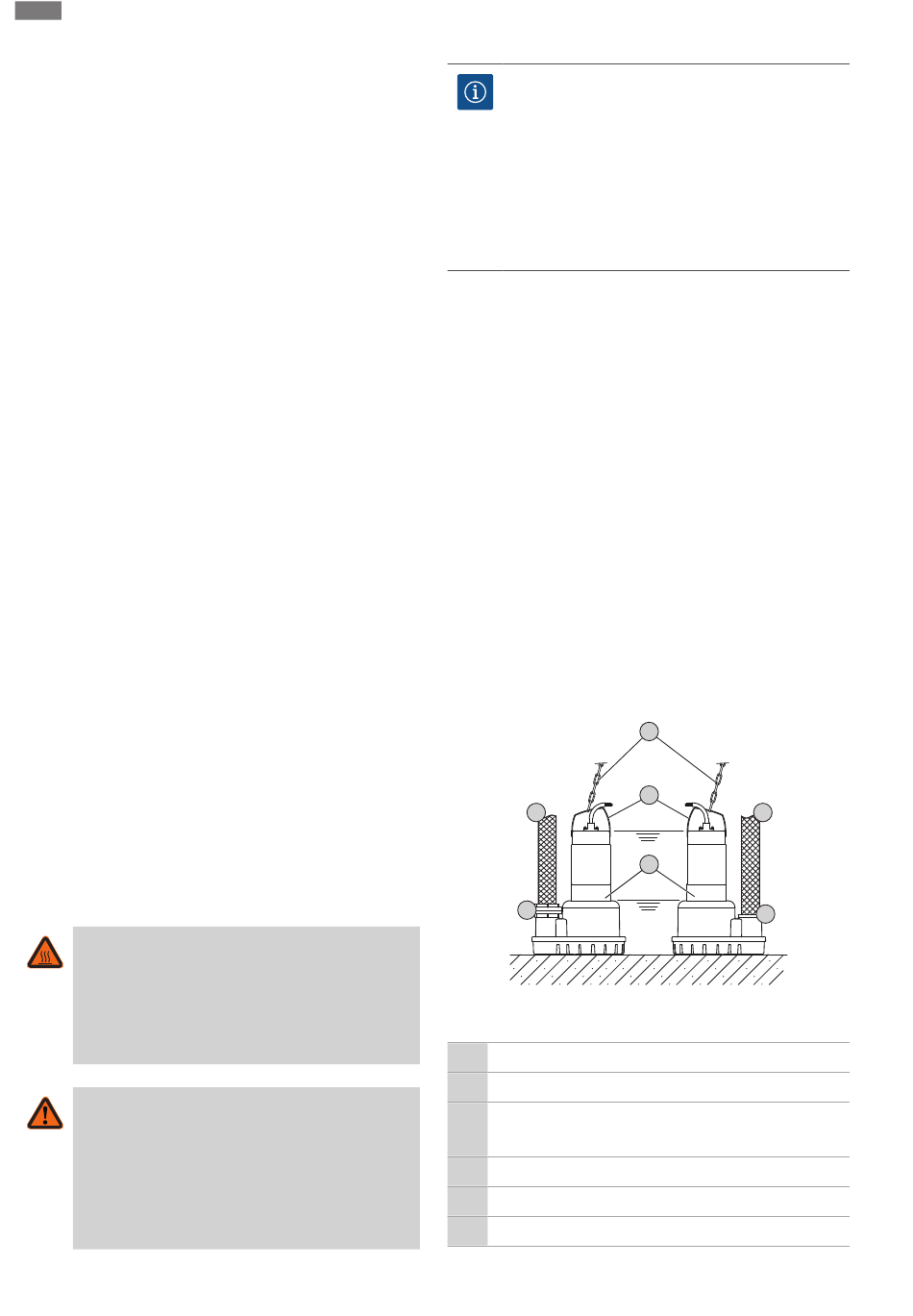

Fig. 4: Mokra ugradnja, prenosiva
1 Pumpa s ugrađenim postoljem
2 Priključak za crijevo
Storz fiksna spojka i Storz crijevna spojka (mogu se
3
nabaviti kao dodatna oprema)
4 Tlačno crijevo ili tlačni vod
5 Ovjesna točka
6 Sredstvo za podizanje
6
5
4
S1
1
S2, S3
2
