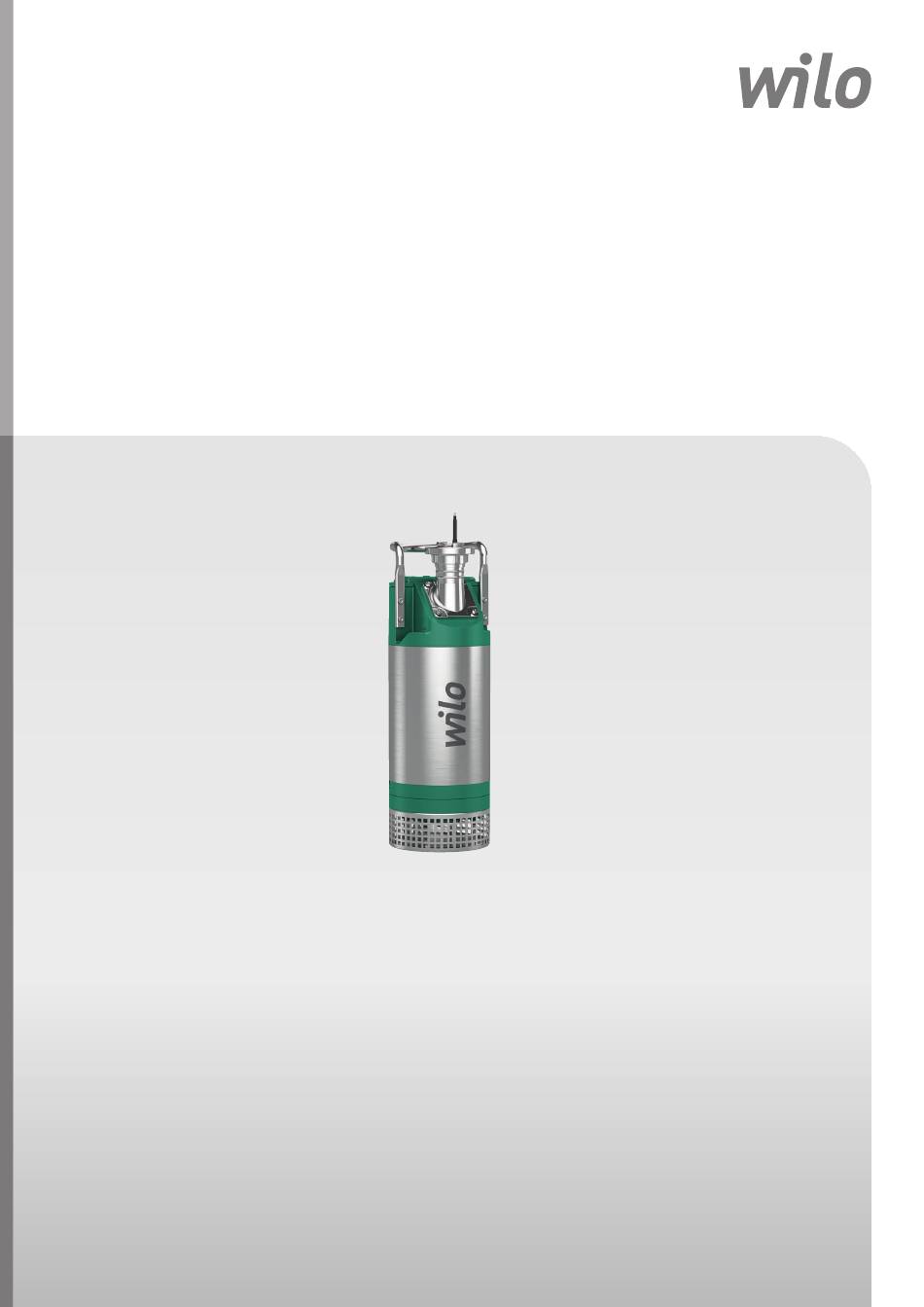

- Seite 1 Pioneering for You Wilo-Padus PRO de Einbau- und Betriebsanleitung · 6084247 • Ed.02/2019-10...
-
Seite 3: Inhaltsverzeichnis
Drehrichtungskontrolle (nur bei Drehstrommotoren) .......................... 19 Betrieb in explosiver Atmosphäre................................. 20 Vor dem Einschalten....................................... 20 Ein- und Ausschalten ..................................... 20 Während des Betriebs..................................... 21 8 Außerbetriebnahme/Ausbau .............................. 21 Personalqualifikation...................................... 21 Pflichten des Betreibers .................................... 21 Außerbetriebnahme ....................................... 21 Ausbau.......................................... 22 Einbau- und Betriebsanleitung Wilo-Padus PRO... - Seite 4 10.1 Laufradspalt nachstellen.................................... 27 11 Störungen, Ursachen und Beseitigung .......................... 28 12 Ersatzteile.................................... 31 13 Entsorgung .................................... 31 13.1 Öle und Schmierstoffe .................................... 31 13.2 Schutzkleidung........................................ 31 13.3 Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten ................ 31 WILO SE 2019-10...
-
Seite 5: Allgemeines
Darstellung des Produkts. Gewährleistung Für die Gewährleistung und Gewährleistungszeit gelten die Angaben laut den aktuellen „Allgemeinen Geschäftsbedingungen (AGB)“. Diese finden Sie unter: www.wilo.de/agb Abweichungen davon müssen vertraglich festgehalten werden und sind dann vorrangig zu behandeln. - Seite 6 In dieser Anleitung werden die folgenden Symbole verwendet: Gefahr vor elektrischer Spannung Gefahr durch bakterielle Infektion Gefahr vor Explosion Allgemeines Warnsymbol Warnung vor Schnittverletzungen Warnung vor heißen Oberflächen Warnung vor hohem Druck Warnung vor schwebender Last Persönliche Schutzausrüstung: Schutzhelm tragen WILO SE 2019-10...
-
Seite 7: Personalqualifikation
Die Größe und die Schaltcharakteristik der Leitungsschutzschalter richten sich nach dem Nennstrom des angeschlossenen Produkts. Lokale Vorschriften beachten. Motorschutzschalter Bei Produkten ohne Stecker bauseitig einen Motorschutzschalter vorsehen! Die Min- destanforderung ist ein thermisches Relais/Motorschutzschalter mit Temperaturkom- pensation, Differentialauslösung und Wiedereinschaltsperre laut den lokalen Vorschrif- Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 8: Verwendung In Gesundheitsgefährdenden Medien
Der Arbeitsbereich des Produkts ist kein Aufenthaltsbereich. Während des Betriebs dürfen sich keine Personen im Arbeitsbereich aufhalten. ƒ Der Bediener muss jede Störung oder Unregelmäßigkeit sofort seinem Verantwortli- chen melden. ƒ Wenn sicherheitsgefährdende Mängel auftreten, muss eine sofortige Abschaltung durch den Bediener erfolgen: WILO SE 2019-10... -
Seite 9: Wartungsarbeiten
Personal über die Funktionsweise der Anlage unterrichten. ƒ Eine Gefährdung durch elektrischen Strom ausschließen. ƒ Gefährliche Bauteile innerhalb der Anlage mit einem bauseitigen Berührungsschutz ausstatten. ƒ Den Arbeitsbereich kennzeichnen und absichern. ƒ Für einen sicheren Arbeitsablauf die Arbeitseinteilung des Personals definieren. Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 10: Einsatz/Verwendung

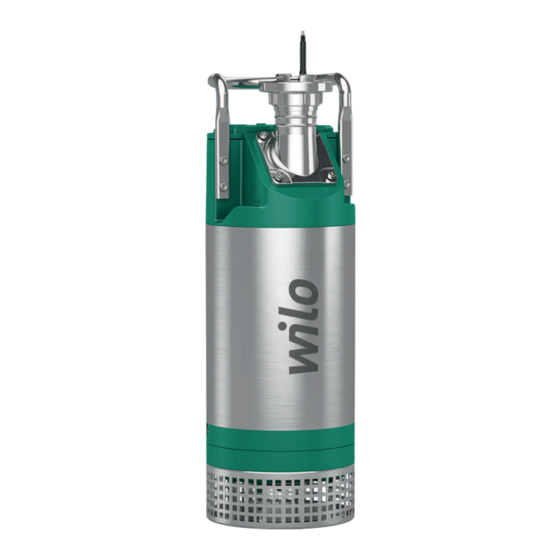

Schmutzwasser-Tauchmotorpumpe als überflutbares Blockaggregat für den Dauerbe- trieb in Nassaufstellung. Druckstutzen Kühlmantel Saugsieb Hydraulikgehäuse Tragegriff/Anschlagpunkt Anschlusskabel Fig. 1: Übersicht Padus PRO 4.1.1 Hydraulik Kreiselhydraulik mit Mehrkanallaufrad und druckseitig vertikalem Gewindeanschluss. Wenn notwendig, kann der Druckanschluss horizontal angebaut werden. Am Druckan- WILO SE 2019-10... -
Seite 11: Überwachungseinrichtungen
Betrieb mit Frequenzumrichter Der Betrieb am Frequenzumrichter ist nicht zulässig. Betrieb in explosiver Atmosphäre Der Betrieb in explosiver Atmosphäre ist nicht zulässig. Technische Daten Allgemein Siehe Typenschild Herstellungsdatum [MFY] Siehe Typenschild Netzanschluss [U/f] Siehe Typenschild Leistungsaufnahme [P Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 12: Typenschlüssel
ƒ JJJJ = Jahr ƒ W = Abkürzung für Woche ƒ ww = Angabe der Kalenderwoche Typenschlüssel Beispiel: Wilo-Padus PRO M08L/T039-540/A Baureihe Laufradform = halb-offenes Mehrkanallaufrad Baugröße Hydraulikausführung: - ohne = Standardausführung - L = Niederdruckausführung Ausführung Netzanschluss: M = 1~, T = 3~... -
Seite 13: Transport
Hebemittel mit ausreichender Tragfähigkeit verwenden. ƒ Die Standsicherheit des Hebemittels muss während des Einsatzes gewährleistet werden. ƒ Beim Einsatz von Hebemitteln muss, wenn nötig (z. B. Sicht versperrt), eine zweite Person zum Koordinieren eingeteilt werden. Fig. 2: Anschlagpunkt Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 14: Lagerung
Pflichten des Betreibers Lokal gültigen Unfallverhütungs- und Sicherheitsvorschriften der Berufsgenossen- schaften beachten. ƒ Alle Vorschriften zum Arbeiten mit schweren und unter schwebenden Lasten beach- ten. ƒ Schutzausrüstung zur Verfügung stellen und sicherstellen, dass das Personal die Schutzausrüstung trägt. WILO SE 2019-10... -
Seite 15: Einbau
Bei der Verwendung von Schaltgeräten muss die entsprechende IP-Klasse beachtet werden. Schaltgerät überflutungssicher und außerhalb von Ex-Bereichen installie- ren! 6.4.1 Wartungsarbeiten Nach einer Einlagerung von mehr als 6 Monaten vor dem Einbau das Laufrad drehen. Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 16: Transportable Nassaufstellung
Stand bei festem Untergrund. Hierdurch ist eine beliebige Positionierung im Betriebs- raum/Aufstellungsort möglich. Um ein Einsinken bei weichen Untergründen zu verhin- dern, am Aufstellungsort eine harte Unterlage benutzen. Druckseitig wird ein Druck- schlauch oder eine Verrohrung angeschlossen. WILO SE 2019-10... -
Seite 17: Niveausteuerung
Netzseitige Einspeisung für Drehstrommotoren mit rechtsdrehendem Drehfeld. ƒ Anschlusskabel vorschriftsmäßig laut den lokalen Vorschriften verlegen und gemäß der Aderbelegung anschließen. ƒ Überwachungseinrichtungen anschließen und auf Funktion prüfen. ƒ Erdung vorschriftsmäßig laut den lokalen Vorschriften ausführen. Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 18: Netzseitige Absicherung
Das Anschlusskabel ist mit freien Kabelenden ausgestattet. Der Anschluss an das Stromnetz erfolgt durch das Anschließen des Anschlusskabels im Schaltgerät. Elektri- schen Anschluss immer von einer Elektrofachkraft ausführen lassen! M 3~ Fig. 4: Anschlussplan Drehstrommotor ohne Stecker und Schwimmer WILO SE 2019-10... -
Seite 19: Einstellung Motorschutz
Prüfgerät. Für die richtige Drehrichtung muss ein rechtsdrehendes Drehfeld am Netzan- schluss vorhanden sein. Die Pumpe ist nicht für den Betrieb an einem linksdrehenden Drehfeld zugelassen! VORSICHT! Wenn die Drehrichtung mit einem Testlauf über- prüft wird, die Umgebungs- und Betriebsbedingungen einhalten! Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 20: Betrieb In Explosiver Atmosphäre
Nach dem Einstecken des Steckers in die Steckdose ist die Pumpe betriebsbereit. Die Steuerung der Pumpe erfolgt über zwei Schalter am Stecker: – HAND/AUTO: Festlegung, ob die Pumpe direkt (HAND) oder in Abhängigkeit des Füllstands (AUTO) ein- und ausgeschaltet wird. – ON/OFF: Pumpe ein- und ausschalten. WILO SE 2019-10... -
Seite 21: Während Des Betriebs
Somit ist die Pumpe jederzeit betriebsbereit. ‡ Damit die Pumpe vor Frost und Eis geschützt wird, die Pumpe immer komplett im Fördermedium eintauchen. ‡ Die Temperatur vom Fördermedium muss immer über +3 °C (+37 °F) betragen. 1. Pumpe an der Bedienstelle ausschalten. Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 22: Ausbau
1. Pumpe vom Stromnetz trennen. 2. Anschlusskabel aufrollen und über das Motorgehäuse legen. VORSICHT! An- schlusskabel nicht knicken und den Biegeradius einhalten. Nicht am Anschluss- kabel ziehen. Dadurch wird das Anschlusskabel beschädigt! 3. Druckleitung vom Druckstutzen lösen. 4. Hebemittel am Anschlagpunkt befestigen. WILO SE 2019-10... -
Seite 23: Reinigen Und Desinfizieren
Wartungsarbeiten immer an einem sauberen Ort mit einer guten Beleuchtung durch- führen. Die Pumpe muss sicher abgestellt und gesichert werden können. ƒ Nur Wartungsarbeiten durchführen, die in dieser Einbau- und Betriebsanleitung be- schrieben sind. ƒ Während der Wartungsarbeiten folgende Schutzausrüstung tragen: Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 24: Personalqualifikation
Alle Ölsorten mit einem „*“ haben eine Lebensmittelzulassung nach „USDA-H1“. 9.3.2 Füllmengen Die Füllmenge betragen: ƒ Padus PRO M05: 800 ml (27 US.fl.oz) ƒ Padus PRO M08: 1250 ml (42 US.fl.oz) Wartungsintervalle Um einen zuverlässigen Betrieb sicherzustellen, müssen regelmäßig Wartungsarbeiten ausgeführt werden. In Abhängigkeit der realen Umgebungsbedingungen können ver- traglich abweichende Wartungsintervalle festgelegt werden! Wenn während des Be-... -
Seite 25: Wartungsmaßnahmen
Funktionsprüfung der Überwa- Zum Prüfen der Widerstände muss die Pumpe auf Umgebungstemperatur abgekühlt chungseinrichtungen sein! 9.5.4.1 Widerstand der Temperaturfühler Widerstand der Temperaturfühler mit einem Ohmmeter messen. Die Bimetallfühler prüfen müssen einen Messwert von 0 Ohm (Durchgang) haben. Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 26: Ölwechsel Der Dichtungskammer
8. Betriebsmittel einfüllen: Pumpe drehen, bis die Öffnung nach oben zeigt. Betriebs- mittel in die Öffnung einfüllen. ⇒ Die Angaben zur Betriebsmittelsorte und -menge einhalten! 9. Verschlussschraube reinigen, mit neuem Dichtungsring bestücken und wieder ein- drehen. Max. Anzugsdrehmoment: 8 Nm (5,9 ft·lb)! WILO SE 2019-10... -
Seite 27: Generalüberholung
Dadurch sinkt die Förderleistung der Pumpe. Um den Verschleiß am Laufrad aus- zugleichen, kann der Spalt zwischen Laufrad und Saugstutzen nachgestellt werden. Fig. 8: Laufradspalt nachstellen Befestigungsmuttern Saugsieb mit Bodenplatte Planflächen zum Arretieren des Laufrads Hutmutter zur Laufradbefestigung Spaltnachstellung: Nut der Stellschraube zum Einführen des Gabelschlüssels Einbau- und Betriebsanleitung Wilo-Padus PRO... -
Seite 28: Störungen, Ursachen Und Beseitigung
8. Spezialwerkzeug eine viertel Umdrehung gegen den Uhrzeigersinn drehen. 9. Scheibe aufstecken und Hutmutter aufdrehen. 10.Hutmutter anziehen: ⇒ Padus PRO M05: Max. Anzugsdrehmoment: 30 Nm! ⇒ Padus PRO M08: Max. Anzugsdrehmoment: 35 Nm! 11.Laufradarretierung lösen. 12.Laufrad von Hand drehen. Das Laufrad darf nicht anstoßen oder schleifen. - Seite 29 7. Dichte des Fördermediums ist zu hoch. ⇒ Rücksprache mit dem Kundendienst. Störung: Pumpe läuft, kein Förderstrom vorhanden 1. Kein Fördermedium vorhanden. ⇒ Zulauf prüfen, alle Absperrschieber öffnen. 2. Zulauf verstopft. ⇒ Zulauf prüfen und Verstopfung beseitigen. 3. Hydraulik verstopft. Einbau- und Betriebsanleitung Wilo-Padus PRO...
- Seite 30 ⇒ Anschluss von einer Elektrofachkraft prüfen und korrigieren lassen. 5. Falsche Drehrichtung. ⇒ Anschluss von einer Elektrofachkraft korrigieren lassen. 6. Verschleißerscheinungen an der Hydraulik. ⇒ Bauteile (Laufrad, Saugstutzen, Pumpengehäuse) prüfen und vom Kunden- dienst austauschen lassen. 7. Motorlager verschlissen. WILO SE 2019-10...
-
Seite 31: Ersatzteile
Örtlich geltende Vorschriften beachten! Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wurde. Weitere Informationen zum Recycling unter www.wilo‑recycling.com. Technische Änderungen vorbehalten! Einbau- und Betriebsanleitung Wilo-Padus PRO... - Seite 35 WILO Pompa Sistemleri Jakarta Timur, 13950 Sistemas Hidraulicos Lda. San. ve Tic. A.S¸ T +62 21 7247676 4475-330 Maia 34956 İstanbul citrawilo@cbn.net.id T +351 22 2080350 T +90 216 2509400 bombas@wilo.pt wilo@wilo.com.tr Further subsidiaries, representation and sales offices on www.wilo.com Oktober 2018...
