ru
единение к устройству защитного отключения при
перепаде напряжения (RCD).
6.5.2 Работы по техническому обслуживанию
Перед установкой выполнить следующие работы по
техническому обслуживанию:
▪ Проверка сопротивления изоляции обмотки элек-
тродвигателя.
▪ Проверка сопротивления датчика температуры.
Если измеренные значения отклоняются от задан-
ных, возможно, в электродвигатель или токоподво-
дящий провод проникла влага или неисправно
контрольное устройство. В случае неисправности об-
ращаться за консультацией в технический отдел.
6.5.2.1 Проверка сопротивления изоляции обмотки элек-
тродвигателя
Измерить сопротивление изоляции с помощью при-
бора для проверки изоляции (измерительное напря-
жение постоянного тока = 1000 В). Придерживаться
следующих значений:
▪ При первом вводе в эксплуатацию: сопротивление
изоляции не должно быть меньше 20 МОм.
▪ При дальнейших измерениях: значение должно со-
ставлять более 2 MОм.
УВЕДОМЛЕНИЕ! У электродвигателей со встроен-
ным конденсатором обмотку перед проверкой сле-
дует замкнуть накоротко!
6.5.2.2 Проверка сопротивления датчика температуры
Измерить сопротивление датчика температуры с по-
мощью омметра. Измеренное значение биметалли-
ческих датчиков должно составлять 0 Ом (свободное
прохождение тока).
6.5.3 Подсоединение однофазного электродвигателя
PE

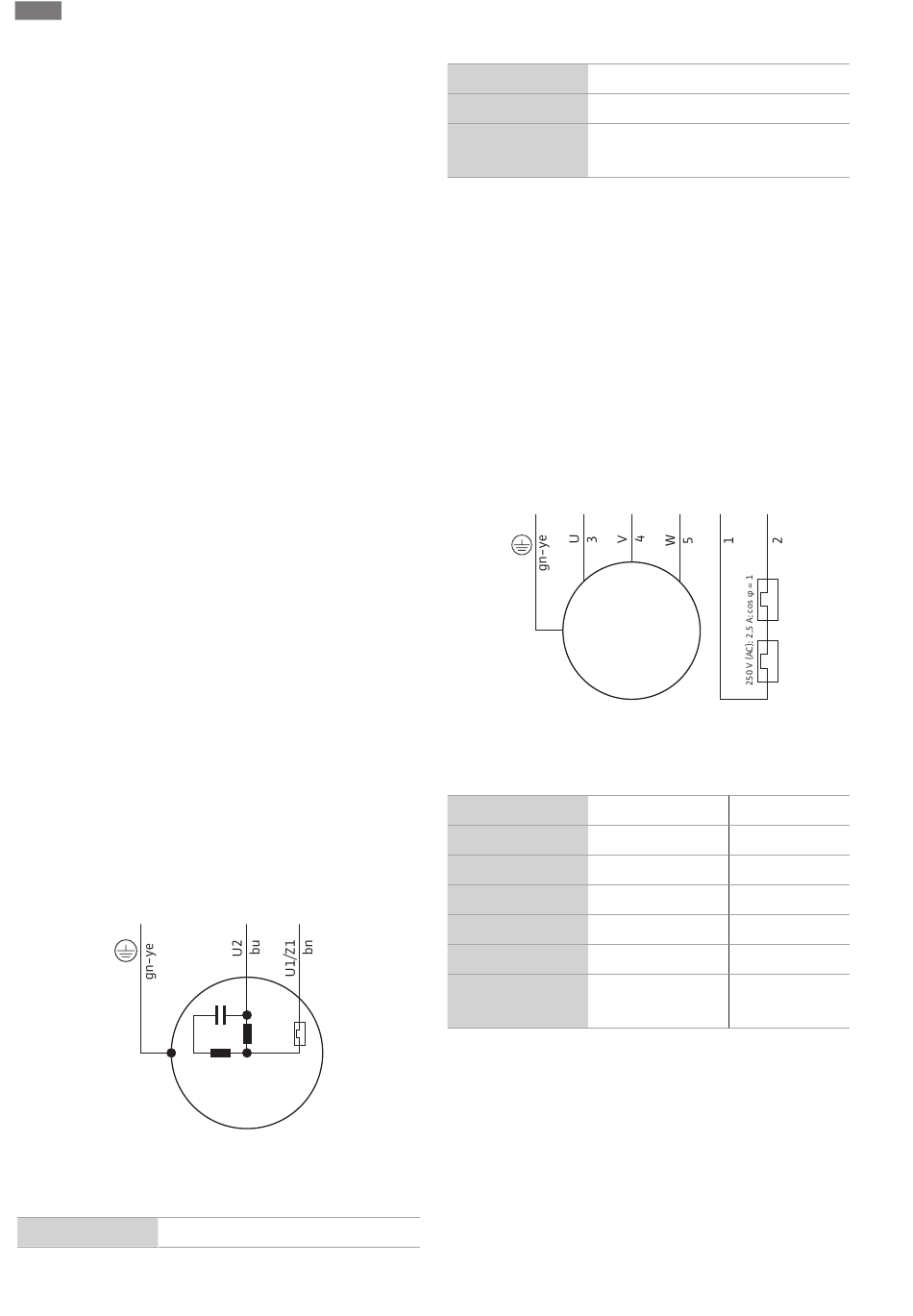

Fig. 5: Схема электрических подсоединений однофазного
электродвигателя
Цвет жилы Клемма
556
N L
C r
M 1~
Монтаж и электроподключение
Коричневый (bn) L
Синий (bu) N
Зеленый/желтый Земля
(gn-ye)
В однофазном исполнении устройство оснащено
штекером с защитным контактом. Для подсоедине-
ния к сети штекер вставляется в розетку. Штекер не
имеет защиты от затопления. Установить розетку с
защитой от затопления! Учитывать информацию о
классе защиты (IP) штекера.
ОПАСНО! При подсоединении насоса непосред-
ственно к прибору управления демонтировать ште-
кер, а электрическое подсоединение должно вы-
полняться электриком!
6.5.4 Подсоединение трехфазного электродвигателя
PE L1
M 3~
Fig. 6: Схема электрических подсоединений трехфазного
электродвигателя
Номер жилы Обозначение
1 20
2 21
3 U
4 V
5 W
Зеленый/желтый Земля
(gn-ye)
Для трехфазных электродвигателей необходимо на-
личие поля правого вращения. Для трехфазного ис-
полнения используется CEE-штекер переключателя
фаз или свободный конец кабеля:
▪ При наличии CEE-штекера переключателя фаз под-
соединение к электросети происходит путем уста-
новки штекера в розетку. Штекер не имеет защиты
от затопления. Установить розетку с защитой от за-
L2 L3 20 21
Клемма
WSK
WSK
L1
L2
L3
PE
