Työvaiheet
4
3
Fig. 4: Märkäasennus, siirrettävä
1 Pumppu, johon kuuluu integroitu pumpun jalka
2 Letkuliitäntä
Storz-putkiliitäntä ja Storz-letkuliitäntä (saatavana
3
lisävarusteena)
4 Paineletku tai paineputki
5 Kiinnityskohta
6 Nostoväline
‡
Paineliitäntä valmisteltu: Letkuliitäntä tai Storz-kytkin
asennettu.
1. Kiinnitä nostolaite sakkelilla pumpun kiinnityskohtaan.
2. Nosta pumppu ja aseta käyttöpaikalle.
3. Laske pumppu kestävälle alustalle. HUOMIO! Pumpun
uppoamista on vältettävä!
4. Sijoita paineletku ja kiinnitä oikeaan paikkaan (esim.
virtaus). VAARA! Jos paineletku hajoaa tai irtoaa
hallitsemattomasti, se voi aiheuttaa (vakavia)
loukkaantumisia! Kiinnitä paineletku tiukasti
poistoputkeen.
5. Asenna liitäntäkaapeli asianmukaisesti. HUOMIO! Älä
vaurioita liitäntäkaapelia!
▶ Pumppu on asennettu ja sähköalan ammattilainen voi
suorittaa sähköliitännän.
6.4.3 Pinnansäätö
Pinnansäädön avulla selvitetään ajantasaiset
täyttömäärät ja pumppu voidaan kytkeä päälle ja pois
automaattisesti täyttötilan perusteella. Täyttömäärien
määrittäminen voidaan tehdä erilaisilla anturityypeillä
(uimurikytkimellä, paine- ja ultraäänimittauksilla tai
elektrodeilla). Käytettäessä pinnansäätöä on otettava
huomioon seuraavat seikat:
Asennus- ja käyttöohje Wilo-Padus UNI
Asennus ja sähköliitäntä

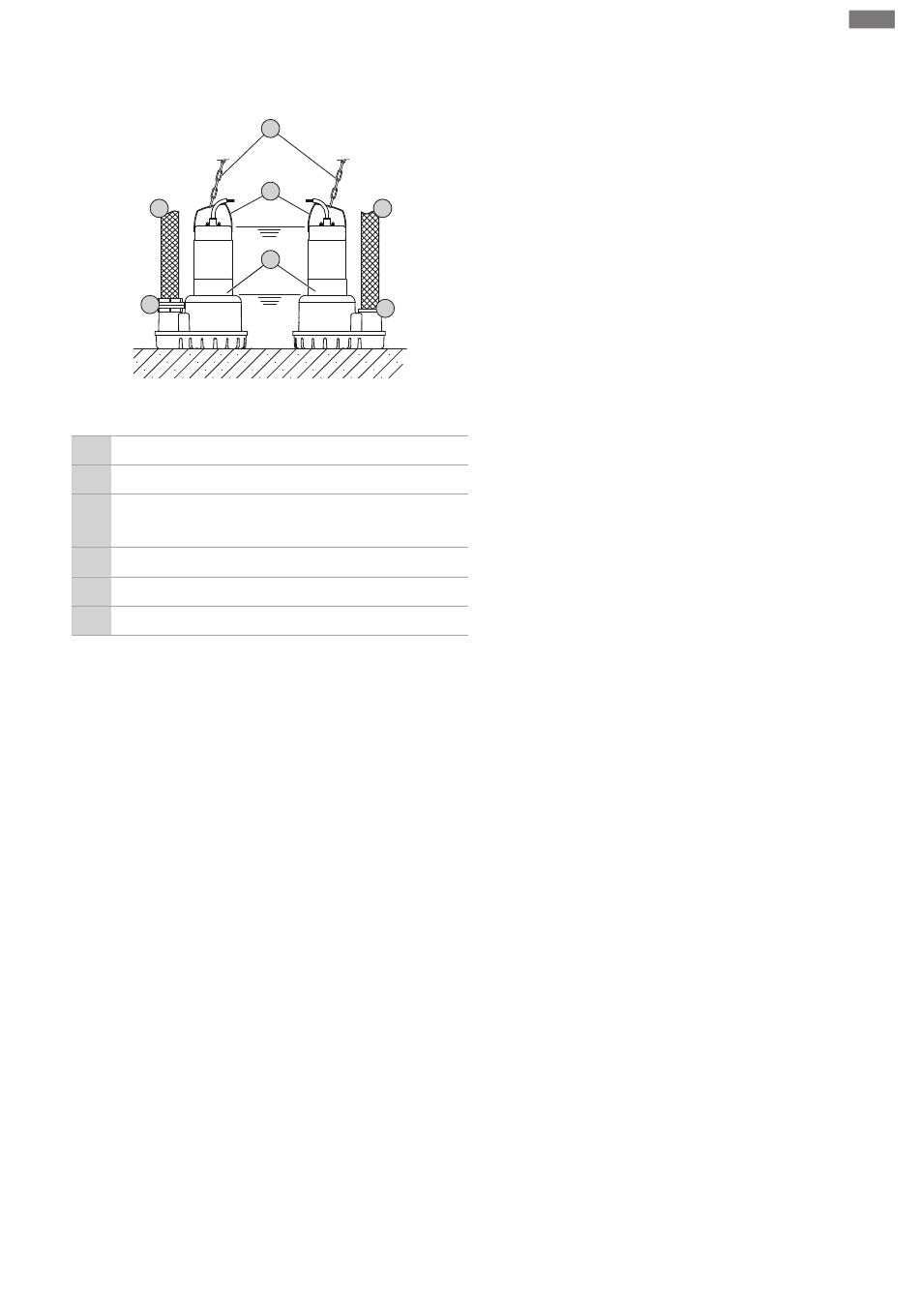

6
5
4
S1
1
S2, S3
2
▪ Uimurikytkin voi liikkua vapaasti!
▪ Pienintä sallittua vesimäärää ei saa alittaa!
▪ Suurinta sallittua käynnistystiheyttä ei saa ylittää!
▪ Jos täyttömäärät vaihtelevat merkittävästi, pinnansäätö
on tehtävä kahdesta mittauspisteestä. Näin saavutetaan
suuremmatkin säätöerotukset.
Asennetun uimurikytkimen käyttäminen
"A"‑ ja "VA"‑mallit on varustettu uimurikytkimellä.
Pumppu kytketään päälle ja pois täyttötasosta riippuen.
Kytkentätaso määritetään seuraavasti:
▪ Uimurikytkimellä varustettu A-malli: kaapelipituuden
perusteella
▪ Pystysuuntaisella uimurikytkimellä varustettu VA-malli:
sen perusteella, mikä on uimurin asento ohjaustangossa
(tehtaalla asetettu)
Uimureiden tehdasasetus antaa maksimaalisen
säätötilavuuden. Uimureiden asetusta voidaan muuttaa
tarvittaessa. HUOMAUTUS! Ylempi uimuri on säädetty
ylimpään kytkentäpisteeseen. Jos kytkentäpistettä
säädetään alaspäin, pumppu ei enää uppoa kokonaan
väliaineeseen. Sen vuoksi pumppua voidaan käyttää
enää ajoittaisella käytöllä S3!
Aseta uimureiden kytkentäpisteet.
‡
Pumppu ei ole käytössä.
‡
Pumppu on kytketty irti sähköverkosta.
1. Löysää uimurin kuusiokoloruuvia.
2. Aseta haluttu kytkentäpiste: Työnnä uimuria ylös- tai
alaspäin.
3. Uimurin kiinnittäminen: Kiristä uimurin kuusiokoloruuvi.
▶ Uudet kytkentäpisteet on asetettu.
Asiakkaan hankittavan pinnansäädön käyttäminen
Jos käytetään asiakkaan hankittavaa pinnansäätöä, on
tarkistettava asennusohjeet valmistajan asennus- ja
käyttöohjeesta.
6.4.4 Kuivakäyntisuoja
Kuivakäyntisuojan on estettävä pumpun käyttäminen
ilman käyttöainetta ja ilman pääsy hydrauliikkaan. Tätä
varten on selvitettävä pienin sallittu täyttötila
signaaligeneraattorin avulla. Kun määritetty raja-arvo
saavutetaan, pumppu on deaktivoitava ja tästä on
näytettävä ilmoitus. Kuivakäyntisuoja voi laajentaa
pinnansäätöä lisämittauspisteellä tai sitä voidaan käyttää
yksittäisenä deaktivointilaitteena. Järjestelmän
turvallisuudesta riippuen pumpun uudelleenaktivointi
voidaan suorittaa automaattisesti tai manuaalisesti.
