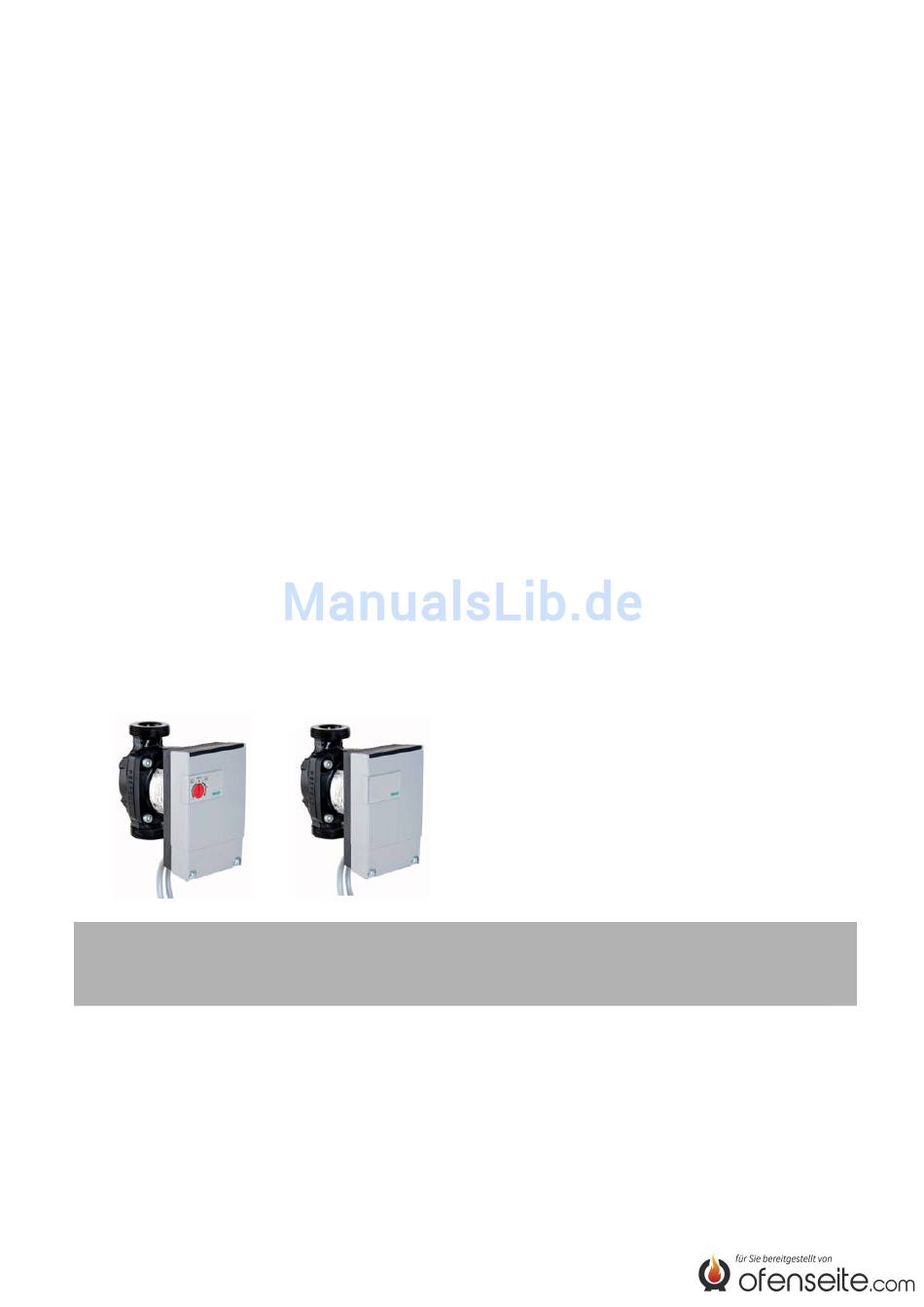

- Seite 1 WILO Stratos PARA (P =25-50W) D Einbau- und Betriebsanleitung...
- Seite 2 1 Allgemeines Über dieses Dokument Die Einbau- und Betriebsanleitung ist Bestandteil des Produktes. Sie ist jederzeit in Produktnähe bereitzustellen. Das genaue Beachten dieser Anweisung ist Voraussetzung für den bestimmungsgemäßen Gebrauch und die richtige Bedienung des Produktes. Die Einbau- und Betriebsanleitung entspricht der Ausführung des Produktes und Stand zugrunde gelegten...
- Seite 3 2.2 Personalqualifikation Das Personal für die Montage muss die entsprechende Qualifikation für diese Arbei- ten aufweisen. 2.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann eine Gefährdung für Personen und Pumpe/Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadenersatzansprüche führen.
-
Seite 4: Transport Und Zwischenlagerung
Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Die Hocheffizienzpumpen der Baureihe Wilo-Stratos PARA dienen zur Umwälzung von Flüssigkeiten (keine Öle und ölhaltige Flüssigkeiten, keine Lebensmittel) in Warmwasser-Heizungsanlagen Klima-, Kühl- und Kaltwasserkreisläufen... -
Seite 5: Angaben Über Das Erzeugnis
Angaben über das Erzeugnis 5.1 Typenschlüssel Beispiel: Wilo-Stratos PARA 25/1-7 Stratos = Hocheffizienzpumpe PARA = Hocheffizienzpumpe OEM = Einzelpumpe = Verschraubungsanschluss: 25 (Rp 1), 30 (Rp 1¼) 15 (Rp ½), 20 (Rp ¾) = kleinste einstellbare Förderhöhe in [m] = einstellbare Regelbereich der Förderhöhe in [m] Technische Daten Max. - Seite 6 EMV (elektromagnetische Allgemeine EMV: EN 61800-3 Verträglichkeit) Störaussendung EN 61000-6-3, ehemals EN 50081-1 (Gebäude- Standard) Störfestigkeit EN 61000-6-2, ehemals EN 50082-2 (Industrie- Standard) Motorschutz Serienmäßig integrierter Motorvollschutz Schalldruckpegel: < 54 dB(A) Max. Betriebsdruck an Siehe Typenschild der Pumpe VORSICHT! Gefahr von Sachschäden! Unzulässige Fördermedien können die Pumpe zerstören.
-
Seite 7: Beschreibung Und Funktion

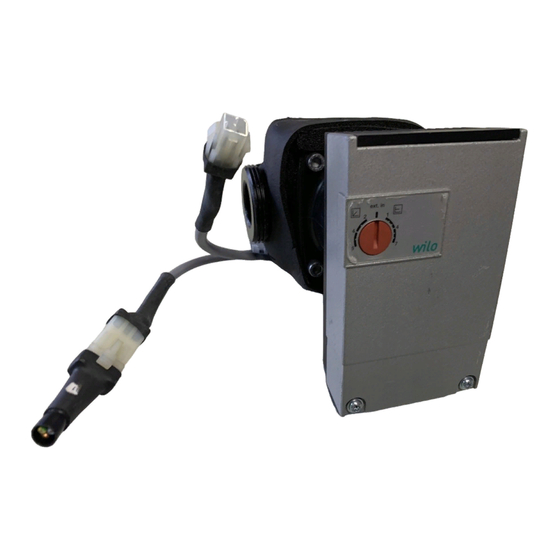

6 Beschreibung und Funktion Beschreibung der Pumpe (Fig.1a) Die Hocheffizienz-Pumpe Wilo-Stratos PARA ist eine Baureihe von Nassläufer- pumpen mit „Electronic Commutated Motor“ (ECM)-Technologie und integrier- ter, elektronischer Regelung, die eine automatische Leistungsanpassung der Pumpe an variable Lastzustände der Anlage ermöglicht. -
Seite 8: Installation Und Elektrischer Anschluss
HINWEIS: Die minimalen und maximalen Einstellwerte für die Förderhöhe bei den Regelungsarten Δp-c und Δp-v ist abhängig vom Pumpentyp und können in der Kennlinie abgelesen werden. Unterschreitet der am roten Knopf eingestellte Förderhöhen-Sollwert den minimalen Einstellwert, dann läuft die Pumpe in der entspre- chenden Regelungsart auf dem minimalen Einstellwert Hmin. - Seite 9 7.1 Installation Die Anlage/Pumpe ist in einem trockenen, gut belüfteten und frostsicheren Raum zu montieren. Einbau erst nach Abschluss aller Schweiß- und Lötarbeiten und der ggfs. er- forderlichen Spülung des Rohrsystems vornehmen. Schmutz kann die Pumpe funktionsunfähig machen. Der Einbau von Absperrarmaturen vor und hinter der Pumpe ist zu empfeh- len.
- Seite 10 WARNUNG! Gefahr von Personenschäden Die Welle ist mit dem Laufrad, dem Lagerschild und dem Rotor untrennbar verbunden. Wenn der Rotor mit seinen starken Magneten nicht im Motorgehäuse steckt, birgt er ein erhebliches Gefährdungspotenzial z.B. durch plötzli- ches Anziehen von Gegenständen aus Eisen/Stahl, Beein- flussung von elektrischen Geräten (Personengefährdung bei Herzschrittmachern), Zerstörung von Magnetkarten etc..
- Seite 11 7.1.2 Isolierung der Pumpe in Anlagen mit Kondensatbildung Die Baureihe Wilo-Stratos PARA ist für den Einsatz in Kälte-, Klima- und ähn- lichen Anlagen mit Fördermediumtemperaturen bis –10°C geeignet. An medi- umführenden Teilen wie z.B. Rohrleitungen oder Pumpengehäusen kann Kon- densat entstehen, wenn die Umgebungstemperatur höher als die Temperatur des Fördermediums ist.
- Seite 12 VORSICHT! Beschädigungsgefahr für die Pumpe Bei Isolationsprüfungen mit einem Hochspannungsgenerator ist die Pumpe im Schaltkasten der Anlage allpolig vom Netz zu trennen. Das Netzkabel (Fig.1a,b Pos.7) und Falls vorhanden das Steuerkabel (Fig.1a,b, Pos.8) sind fest mit der Pumpe verbunden. Das Steuerkabel ist durch eine Kabelverschraubung in den Schaltkasten der Anlage zu führen.
- Seite 13 Einstellung der Pumpenleistung 8.2.1. Regelungsarten Δp-c, Δp-v Wird die Pumpe in der Regelungsart Δp-c oder Δp-v betrieben, so ist die Pum- penleistung nach dem errechnetem Betriebspunkt der Anlage einzustellen. Die Werkseinstellung entspricht nicht der für die Anlage erforderlichen Pumpenleis- tung. Sie wird mit Hilfe des Kennliniendiagramms des gewählten Pumpentyps (aus Produktinformation) ermittelt.
- Seite 14 Δp-c (Bild5) Δp-v (Bild6) Betriebspunkt auf Vom Betriebspunkt aus nach links zeichnen. Max-Kennlinie Sollwert Hs ablesen und die Pumpe auf die- sen Wert einstellen. Betriebspunkt im Vom Betriebspunkt Auf der Regelkennli- Regelbereich aus nach links zeich- nie bis zur Max- nen.
-
Seite 15: Wartung
8.2.3. Einstellung der Pumpenleistung durch Analogsignal 0...10V Bei der Drehzahlverstellung durch Analogsignal 0...10V wird der für eine Regelung erforderliche Soll-/Istwertvergleich von einem externen Regler übernommen. Als Stellgröße wird der WILO Stratos-PARA von dem externen Regler ein analoges Sig- nal (0-10V) zugeführt. (Bild 7a; 7b) 9 Wartung... - Seite 16 Fig. 1a Fig. 1b Februar-2009...
- Seite 17 Fig. 2 Fig. 3a Fig. 3b Februar-2009...
- Seite 18 Fig. 4 Fig. 5 n[1/mi 0,5 1 2 3 Fig. 6a Fig. 6b Februar-2009...
