Inhaltszusammenfassung für Wilo Rexa PRO-S03

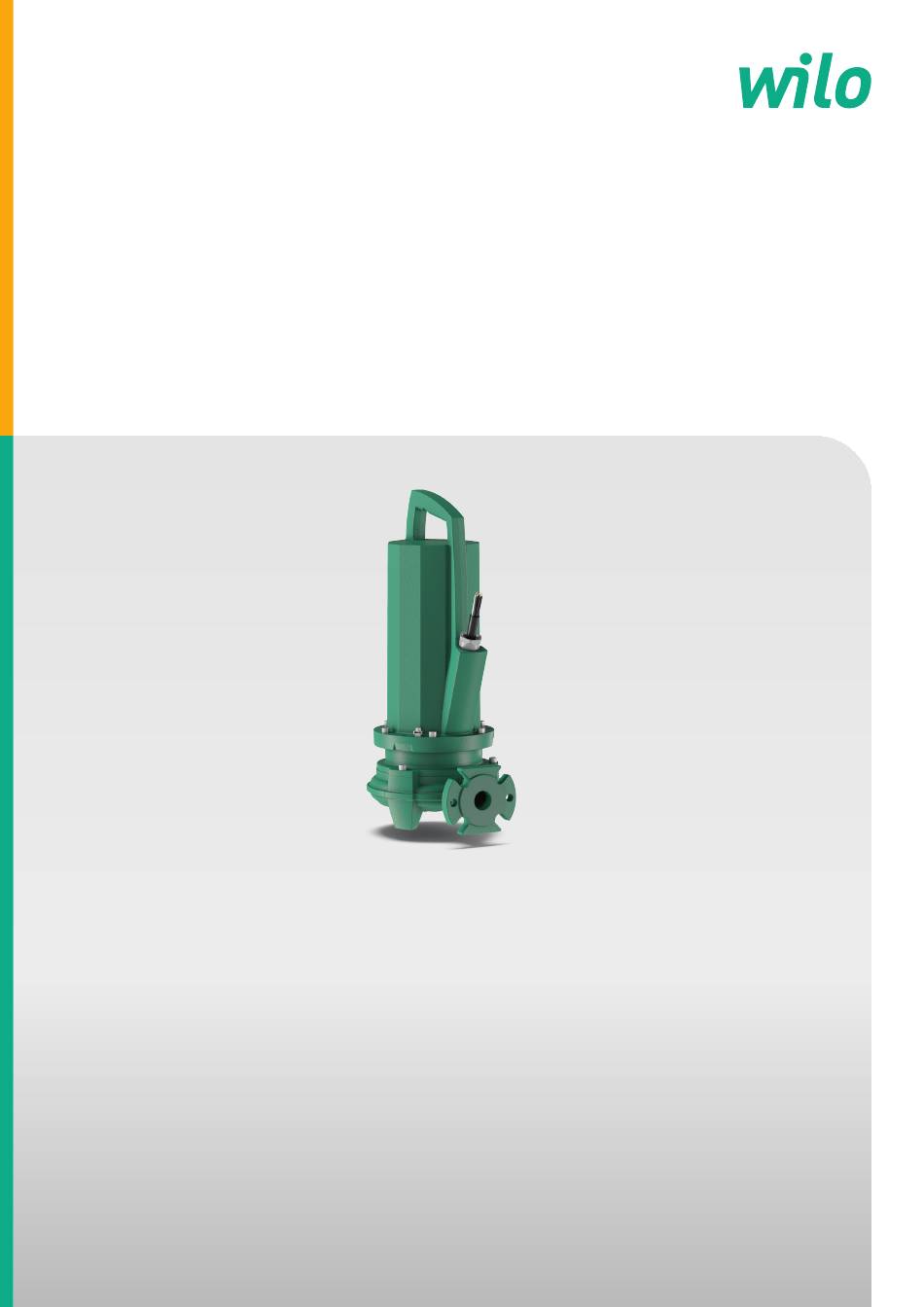

- Seite 1 Pioneering for You Wilo-Rexa PRO-S03 de Einbau- und Betriebsanleitung · 6092606 • Ed.01/2022-03...
- Seite 2 Rexa PRO-S http://qr.wilo.com/415 Rexa PRO https://qr.wilo.com/772...
- Seite 3 7 Inbetriebnahme................ 22 Personalqualifikation............ 22 Pflichten des Betreibers ............. 22 Drehrichtungskontrolle bei Dreiphasen-Wechselstrom- motor .................. 22 Betrieb in explosiver Atmosphäre ........ 23 Vor dem Einschalten............ 23 Ein- und Ausschalten ............ 23 Während des Betriebs ............ 24 8 Außerbetriebnahme/Ausbau .......... 25 Personalqualifikation............ 25 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 4 Schadenersatz. Alle Rechte vorbehalten. Vorbehalt der Änderung Wilo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Die verwendeten Abbildungen können vom Original abweichen und dienen der exemplarischen Darstellung des Produkts.
- Seite 5 In dieser Anleitung werden die folgenden Symbole verwendet: Gefahr vor elektrischer Spannung Gefahr durch bakterielle Infektion Gefahr vor Explosion Gefahr durch explosive Atmosphäre Warnung vor Handverletzungen (Quetschen, Schnei- den) Warnung vor heißen Oberflächen Allgemeines Warnsymbol Anweisungen beachten Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 6 NK2725B) • Schutzbrille (EN 166): (uvex skyguard NT) Kennzeichnung Rahmen: W 166 34 F CE – Kennzeichnung Scheibe: 0-0,0* W1 FKN CE – * Schutzstufe nach EN 170 nicht relevant für diese Arbeiten. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 7 Bei den in Klammern genannten Markenartikeln handelt es sich um unverbindliche Vorschläge. Produkte anderer Unternehmen können gleichermaßen verwendet werden. Voraussetzung ist die Erfüllung der genannten Normen. Die WILO SE übernimmt keine Haftung für die Konformität der genannten Artikel mit den entsprechenden Normen. Elektrische Arbeiten •...
- Seite 8 Produkt beim Heben und Senken nicht verklemmen. – Max. zulässige Tragfähigkeit nicht überschreiten! – Wenn nötig (z. B. Sicht versperrt), eine zweite Person zum – Koordinieren einteilen. Keine Person unter schwebender Last! – Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 9 Vorgaben des Herstellers tragen! • Alle Personen über das Desinfektionsmittel und den richtigen Umgang damit unterrichten! 2.12 Wartungsarbeiten • Produkt vom Stromnetz trennen und gegen unbefugtes Wie- dereinschalten sichern. • Produkt gründlich reinigen. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 10 Einbau- und Betriebsanleitung in der Sprache des Personals zur Verfügung stellen. • Benötigte Ausbildung des Personals für die angegebenen Ar- beiten sicherstellen. • Schutzausrüstung zur Verfügung stellen. Sicherstellen, dass das Personal die Schutzausrüstung trägt. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 11 Verletzungsgefahr durch scharfe Kanten an der Schneidevor- richtung! Das Schneidwerk hat extrem scharfe Kanten. Zudem können sich am Saugstutzen scharfe Kanten bilden. Es besteht die Gefahr von Schnitt- verletzungen! • Schutzhandschuhe tragen! • Nicht an das Schneidwerk greifen! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 12 Fördermedien mit harten Bestandteilen (z. B. Steine, Holz, Metall usw.) • Fördermedien mit großen Mengen abrasiver Inhaltsstoffe (z. B. Sand, Kies). Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung dieser Anleitung. Jede darüber hinausgehende Verwendung gilt als nichtbestimmungsgemäß. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 13 Medientemperatur [t] 3 ... 40 °C (37 ... 104 °F) Medientemperatur, kurzfristig 60 °C (140 °F) für 3 min Schutzart IP68 Isolationsklasse [Cl.] F, Optional H Drehzahl [n] Siehe Typenschild Max. Schalthäufigkeit 60 /h Kabellänge 10 m (33 ft) Eintauchtiefe, max 20 m (66 ft) Betriebsarten Eingetaucht Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 14 • Kategorie: Class I, Division 1 Hinweis: Wenn die Verkabelung nach Division 1 ausgeführt wird, ist die Installation in Class I, Division 2 ebenfalls zugelassen. • Pumpe Lieferumfang • Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 15 Während der Arbeiten können sich giftige oder erstickende Gase ansammeln: – Schutzmaßnahmen laut Betriebsordnung einhalten (Gasmessung, Gaswarngerät mit- führen). – Ausreichende Belüftung sicherstellen. – Wenn sich giftige oder erstickende Gase ansammeln, Arbeitsstelle sofort verlassen! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 16 Die Druckleitung darf nicht kleiner sein als der Druckanschluss der Pumpe. • Alle vorgeschriebenen Armaturen (Absperrschieber, Rückflussverhinderer ...) sind vor- handen. • Druckleitung frostsicher verlegt. • Entlüftungseinrichtungen (z. B. Entlüftungsventile) installiert. Lufteinschlüsse in der Pumpe und in der Druckleitung können zu Förderproblemen führen. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 17 Hebemittel mit einem Schäkel am Anschlagpunkt der Pumpe befestigen. Pumpe anheben und am Einsatzort absetzen. Pumpe auf festem Untergrund abstellen. Ein Einsinken vermeiden! Pumpe gegen wegwandern und umfallen sichern: Pumpenfuß am Boden verschrauben. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 18 Zur optimalen Betriebssicherheit wird der Einbau eines Trockenlaufschutzes empfohlen. Elektrischer Anschluss GEFAHR Lebensgefahr durch elektrischen Strom! Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Stromschlag! • Elektrische Arbeiten durch eine Elektrofachkraft ausführen! • Lokale Vorschriften einhalten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 19 Motoren mit Kondensator: Wicklungen kurzgeschlossen! Isolationswiderstand prüfen. ⇒ Messwert Erstinbetriebnahme: ≥20 MΩ. ⇒ Messwert Intervallmessung: ≥2 MΩ. ▶ Isolationswiderstand geprüft. Wenn die gemessenen Werte von den Vorgaben ab- weichen, Rücksprache mit dem Kundendienst halten. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 20 Bimetallfühler – Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten! • Überwachung Leckage Motorraum: Der Anschluss muss über ein Auswerterelais (z. B. „NIV 101/A“) erfolgen. – Sensor: Elektrode – Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 21 • Wenn nur ein Alarm erfolgt, kann die Pumpe einen Totalschaden erlei- den. • Empfehlung: Pumpe immer abschalten! Der Anschluss muss über ein Auswerterelais (z. B. „NIV 101/A“) erfolgen: • Sensor: Elektrode • Anschlusswerte: max. 250 V~, 2,5 A, cos phi = 1 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 22 Drehfeld am Netzanschluss mit einem Drehfeld-Prüfgerät kontrollieren. • Drehrichtung korrigieren. Bei falscher Drehrichtung den Anschluss wie folgt ändern: – Direktanlauf: zwei Phasen tauschen. – Stern-Dreieck-Anlauf: Anschlüsse zweier Wicklungen tauschen (z. B. U1/V1 und U2/ V2). Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 23 Umgestürzte Pumpe vor dem Einschalten wieder aufstellen. • Wenn die Pumpe „wegläuft“, Pumpe am Boden verschrauben. Pumpe mit freiem Kabelende Die Pumpe wird über eine separate, bauseits zustellende, Bedienstelle (Ein-/Ausschalter, Schaltgerät) ein- und ausgeschaltet. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 24 Ruhiger und vibrationsarmer Lauf. • Max. Schalthäufigkeit nicht überschritten. • Toleranzen Netzanschluss: – Betriebsspannung: +/-10 % – Frequenz: +/- 2 % – Stromaufnahme zwischen den einzelnen Phasen: max. 5 % – Spannungsunterschied zwischen den einzelnen Phasen: max. 1 % Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 25 Wenn die Voraussetzungen nicht gewährleistet sind, die Pumpe ausbauen! • Bei einer längeren Außerbetriebnahme in regelmäßigen Abständen einen Funktionslauf durchführen: – Zeitraum: monatlich bis vierteljährlich – Laufzeit: 5 Minuten – Funktionslauf nur unter den gültigen Betriebsbedingungen ausführen! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 26 Hebemittel am Anschlagpunkt befestigen. Pumpe langsam anheben und über die Führungsrohre aus dem Betriebsraum heben. VORSICHT! Anschlusskabel nicht beschädigen! Während des Hebevorgangs An- schlusskabel leicht gestrafft halten! Anschlusskabel aufrollen und am Motor befestigen. - Nicht knicken. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 27 Richtlinien entsorgen. • Benötigte Werkzeuge zur Verfügung stellen. • Bei Einsatz von leicht entzündbaren Lösungs- und Reinigungsmitteln ist offenes Feuer, offenes Licht sowie Rauchen verboten. • Wartungsarbeiten in der anlagenseitigen Revisionsliste dokumentieren. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 28 Schutzhandschuh: 4X42C (uvex C500 wet) – Schutzbrille: uvex skyguard NT Detaillierte Kennzeichnung für Rahmen und Scheibe siehe Kapitel „Persönliche Schutzausrüstung [” 6]“. • Pumpe gründlich gereinigt und desinfiziert. • Motor auf Umgebungstemperatur abgekühlt. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 29 Widerstand geprüft. Wenn der gemessene Wert von der Vorgabe abweicht, Rück- sprache mit dem Kundendienst halten. ✓ Ohmmeter vorhanden. 9.5.5.3 Widerstand der externen Elektrode für Dichtungskammerüberwa- Widerstand messen. chung prüfen ⇒ Messwert „unendlich (∞)“: Überwachungseinrichtung in Ordnung. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 30 Bei der Generalüberholung werden die Motorlager, Wellenabdichtungen, O-Ringe und An- schlusskabel auf Verschleiß und Beschädigungen kontrolliert. Beschädigte Bauteile werden mit Originalteilen ausgetauscht. Dadurch wird ein einwandfreier Betrieb gewährleistet. Die Generalüberholung wird beim Hersteller oder einer autorisierten Service-Werkstatt durchgeführt. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 31 Die mechanische Schraubensicherung besteht aus zwei Nord-Lock Keilsicherungsscheiben. Die Sicherung der Schraubverbindung erfolgt hierbei durch die Klemmkraft. Die Nord-Lock Schraubensicherung darf nur mit Geomet-beschichteten Schrauben der Festigkeitsklasse 10.9 verwendet werden. Die Verwendung mit rostfreien Schrauben ist verboten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 32 Im Arbeitsbereich der Pumpe dürfen sich keine Personen aufhalten. Es besteht Verletzungsgefahr! • Arbeitsbereich kennzeichnen und absperren. • Wenn keine Personen im Arbeitsbereich sind, Pumpe einschalten. • Wenn Personen den Arbeitsbereich betreten, Pumpe sofort abschal- ten. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 33 Verstopfung beseitigen und ggf. beschädigte Bauteile austauschen. Intermittierender Betrieb. ⇒ Schaltanlage prüfen. Störung: Pumpe läuft an, Betriebspunkt wird nicht erreicht Zulauf verstopft. ⇒ Zulauf prüfen und Verstopfung beseitigen. Druckseitige Schieber geschlossen. ⇒ Alle Absperrschieber komplett öffnen. Hydraulik verstopft. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 34 Kondenswasserbildung durch längere Lagerung oder hohe Temperaturschwankungen. ⇒ Pumpe kurzzeitig (max. 5 min) ohne Stabelektrode betreiben. Erhöhte Leckage beim Einlauf neuer Gleitringdichtungen. ⇒ Ölwechsel vornehmen. Kabel der Stabelektrode defekt. ⇒ Stabelektrode austauschen. Gleitringdichtung defekt. ⇒ Kundendienst informieren. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 35 Weitere Informationen zum Recycling unter www.wilo‑recycling.com. Technische Änderungen vorbehalten! Anhang 13.1 Anzugsdrehmomente Rostfreie Schrauben A2/A4 Gewinde Anzugsdrehmoment kp m ft·lb 0,56 0,76 18,5 1,89 13,5 3,77 27,5 5,81 13,77 23,45 29,06 42,31 57,61 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 36 Min./max. Frequenz bei Dauerbetrieb: – Asynchronmotoren: 30 Hz bis Nennfrequenz (50 Hz oder 60 Hz) – Permanentmagnetmotoren: 30 Hz bis zur angegebenen Maximalfrequenz laut Ty- penschild HINWEIS! Die Maximalfrequenz kann weniger als 50 Hz betragen! – Mindestfließgeschwindigkeit einhalten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 37 Wenn der Anschluss innerhalb des explosiven Bereichs erfolgen muss, den Anschluss in einem ex-zugelassenen Gehäuse (Zündschutzart nach EN 60079-0) ausführen! Bei Nichtbeachtung besteht Lebensgefahr durch Explosion! Den Anschluss immer von einer Elektrofachkraft ausführen lassen. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 38 • Nennstrom und die Nenndrehzahl des Motors niemals überschreiten. • Anschluss der motoreigenen Temperaturüberwachung (Bimetall- oder PTC-Fühler) muss möglich sein. • Wenn die Temperaturklasse mit T4/T3 gekennzeichnet ist, gilt die Temperaturklasse T3. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 39 Beschädigte Anschlusskabel nur vom Kundendienst oder einer zertifizierten Werkstatt tau- 13.3.6.2 Wechsel Anschlusskabel schen lassen. 13.3.6.3 Wechsel der Gleitringdichtung Medien- und motorseitige Abdichtung nur vom Kundendienst oder einer zertifizierten Werkstatt tauschen lassen. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03...
- Seite 44 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 T +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
