⇒ Se o meio de funcionamento estiver sujo (preto),
adicionar um meio de funcionamento novo. Eliminar
o meio de funcionamento conforme as normas
locais!
⇒ Se o meio de funcionamento tiver detritos
metálicos, informar o serviço de assistência!
6. Adicionar o meio de funcionamento: Rodar a bomba até a
abertura ficar virada para cima. Encher o meio de
funcionamento na abertura.
⇒ Respeitar as indicações relativas ao tipo e à
quantidade de meio de funcionamento! Se o meio de
funcionamento for reutilizado, é também necessário
verificar e ajustar a quantidade!
7. Limpe o parafuso de fecho, coloque um novo anel de
vedação e enrosque-o novamente. Torque de aperto
máximo: 8 Nm (5,9 ft·lb)!
6.4.2 Instalação submersível transportável
ATENÇÃO
Perigo de queimaduras em superfícies
quentes!
O corpo do motor pode ficar quente durante o
funcionamento. Podem ocorrer queimaduras. Depois
de desligar a bomba, deixá-la arrefecer até à
temperatura ambiente!
ATENÇÃO
Separação da mangueira de pressão!
Podem ocorrer ferimentos (graves) resultantes da
separação ou projeção da mangueira de pressão. Fixar
firmemente a mangueira de pressão na saída! Evitar
que a mangueira de pressão fique dobrada.
AVISO
Problemas de bombeamento devido a nível de
água insuficiente
O sistema hidráulico é de purga automática. As bolsas
de ar mais pequenas são eliminadas durante o
processo de bombeamento. Se o fluido diminuir
excessivamente, o caudal pode ser interrompido. O
nível de água mínimo admissível deve atingir a borda
superior do corpo hidráulico!
Para a instalação transportável, a bomba está equipada
com um coador. O coador filtra matérias sólidas grossas
do fluido e permite uma fixação segura sobre uma
superfície sólida. Assim é possível qualquer
posicionamento na área de operação/local de instalação.
500
Instalação e ligação elétrica
Para evitar o afundamento em pisos moles, utilizar uma
base dura no local de instalação. No lado da pressão,
liga-se uma mangueira de pressão ou uma tubagem.
CUIDADO! Se o motor emergir durante o
funcionamento, respeitar o modo de funcionamento
para o funcionamento emerso (S2-15, S3 10 %*)!
* Se antes de uma nova ativação estiver garantido o
arrefecimento necessário do motor, o modo de
funcionamento S3 25 % é permitido! Para garantir o
arrefecimento necessário, o motor tem de estar
completamente submerso durante, pelo menos,
1 minuto!
Passos
4
3

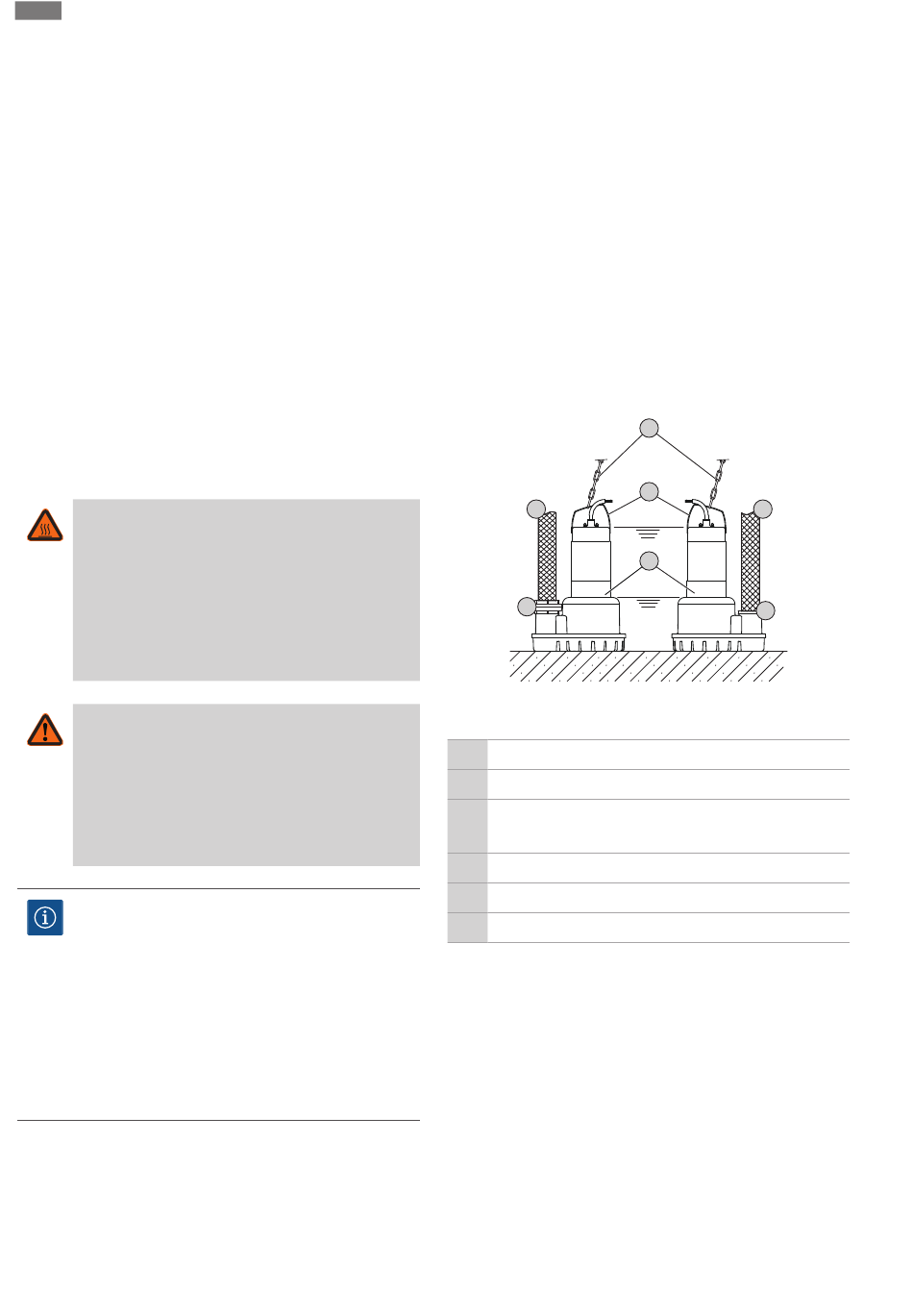

Fig. 4: Instalação húmida transportável
1 Bomba com base integrada
2 União de mangueira
Ligação para tubagem Storz e acessório de ligação a
3
mangueira Storz (disponíveis como acessórios)
4 Mangueira de pressão ou tubagem de pressão
5 Ponto de fixação
6 Meio de elevação
‡
Ligação da pressão preparada: União de mangueira ou
acoplamento Storz montado.
1. Fixar o equipamento de elevação com uma argola no
ponto de fixação da bomba.
2. Levantar e pousar a bomba no local de utilização.
3. Colocar a bomba numa superfície sólida.
CUIDADO! Evitar o afundamento da bomba!
4. Colocar a mangueira de pressão e fixá-la no local
disponível (por exemplo, escoamento). PERIGO! A
separação ou projeção da mangueira de pressão podem
6
5
4
S1
1
S2, S3
2
