tet, és adott esetben gondoskodni kell a megfelelő
mennyiségről!
7. Tisztítsa meg a zárócsavart, helyezzen fel új tömítőgyű-
rűt, és csavarja vissza a csavart. Max. meghúzási nyoma-
ték: 8 Nm (5,9 ft·lb)!
6.4.2 Szállítható nedvesaknás telepítés
FIGYELMEZTETÉS
Égési sérülések veszélye a forró felületeken!
Üzem közben a motorház felforrósodik. Ez égési sérü-
léseket okozhat. A szivattyú kikapcsolása után hagy-
juk lehűlni a motort a környezeti hőmérsékletre!
FIGYELMEZTETÉS
A nyomótömlő leszakadása!
A nyomótömlő leszakadása, ill. elsodródása (súlyos)
sérüléseket okozhat. A nyomótömlőt biztonságosan
rögzítsük a kifolyásnál! Akadályozzuk meg a nyomó-
tömlő megtörését.
ÉRTESÍTÉS
Szállítási problémák a túl alacsony vízszint mi-
att
A hidraulika automatikus légtelenítésű. Kisebb lég-
párnák szabadulnak fel a szivattyúzási folyamat során.
Ha a közeg szintjét túl alacsonyra csökkentik, az a
térfogatáram megszakadását okozhatja. A minimáli-
san szükséges vízszintnek a hidraulikaház felső pere-
méig kell érnie!
A hordozható telepítéshez a szivattyút szívókosárral
szereljük fel. A szívókosár kiszűri a nagyobb szilárd anya-
gokat a szállítható közegből, valamint szilárd talaj esetén
lehetővé teszi a stabilitást. Ezért az üzemi tér/telepítés
helye tetszőlegesen választható. A lágy talajba történő
besüllyedés megakadályozása érdekében a telepítés he-
lyén kemény alátétet használjon. A nyomóoldalon nyo-
mótömlőt vagy csövezést kell csatlakoztatni.
VIGYÁZAT! Ha a motor a működés során kiemelkedik,
tartsuk be a „Víz feletti üzemmódra" vonatkozó elő-
írásokat (S2-15, S3 10 %*)!
* Ha egy ismételt bekapcsolás előtt biztosítható a motor
szükséges hűtése, akkor alkalmazható az S3 25 % üzem-
mód! A szükséges hűtés biztosítása érdekében a motort
legalább 1 percig teljesen víz alatt kell tartani!
Beépítési és üzemeltetési utasítás Wilo-Padus UNI
Telepítés és villamos csatlakoztatás
Munkalépések
4
3

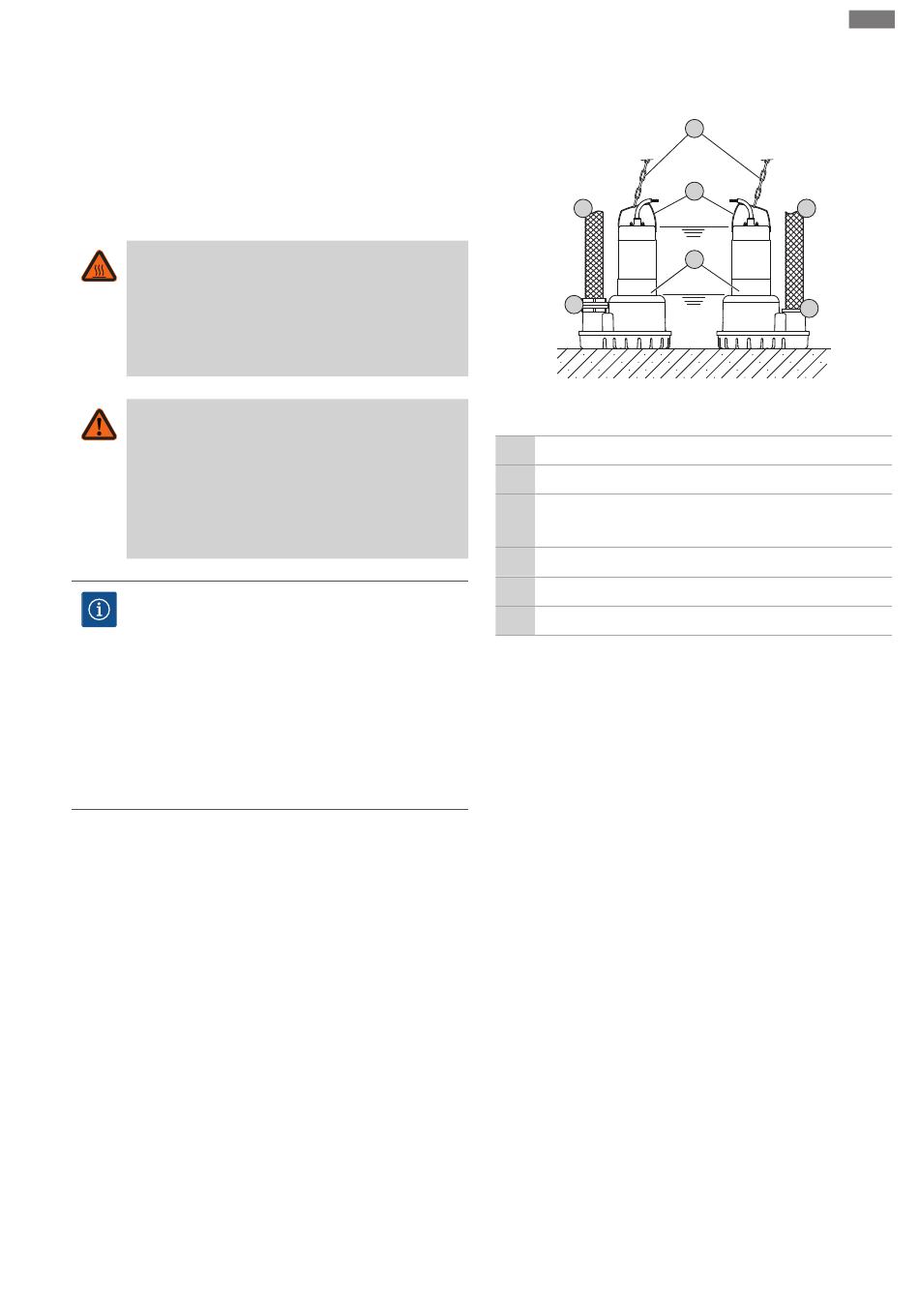

Fig. 4: Hordozható nedvesaknás telepítés
1 Beépített szivattyútalppal rendelkező szivattyúk
2 Tömlőcsatlakozás
Storz fix csatlakozó és Storz tömlőcsatlakozó (tartozék-
3
ként kapható)
4 Nyomótömlő vagy nyomócső
5 Rögzítési pont
6 Emelőeszköz
‡
Nyomócsonk-csatlakozás előkészítve: Tömlőcsatlakozás
vagy Storz csatlakozó felszerelve.
1. Az emelőeszközt láncvégszem segítségével kell rögzíteni
a szivattyú rögzítési pontjához.
2. Emeljük ki a szivattyút, és tegyük a helyére.
3. Állítsuk a szivattyút szilárd talajra. VIGYÁZAT! Kerülje a
szivattyú besüllyedését!
4. A nyomótömlőt fektessük le, majd rögzítsük az adott he-
lyen (pl. a lefolyásnál). VESZÉLY! A nyomótömlő lesza-
kadása, ill. elsodródása (súlyos) sérüléseket okozhat! A
nyomótömlőt biztonságosan kell a kifolyásnál rögzíte-
ni.
5. A csatlakozókábelt szakszerűen fektessük le. VIGYÁ-
ZAT! Ne sértse meg az csatlakozókábelt!
▶ A szivattyú telepítve van, az elektronikai szakember el-
végezheti az elektromos csatlakozást.
6.4.3 Szintvezérlés
A szintvezérlés segítségével kerülnek rögzítésre a töltés-
szintek, a szivattyú pedig a töltésszinttől függően auto-
matikusan be- és kikapcsol. A töltésszintek rögzítése
különféle jeladó típusokkal (úszókapcsolóval, nyomás-
és ultrahangos mérésekkel vagy elektródákkal) történik.
6
5
4
S1
1
S2, S3
2
