6.5.3 Zapojenie motora na striedavý prúd
PE

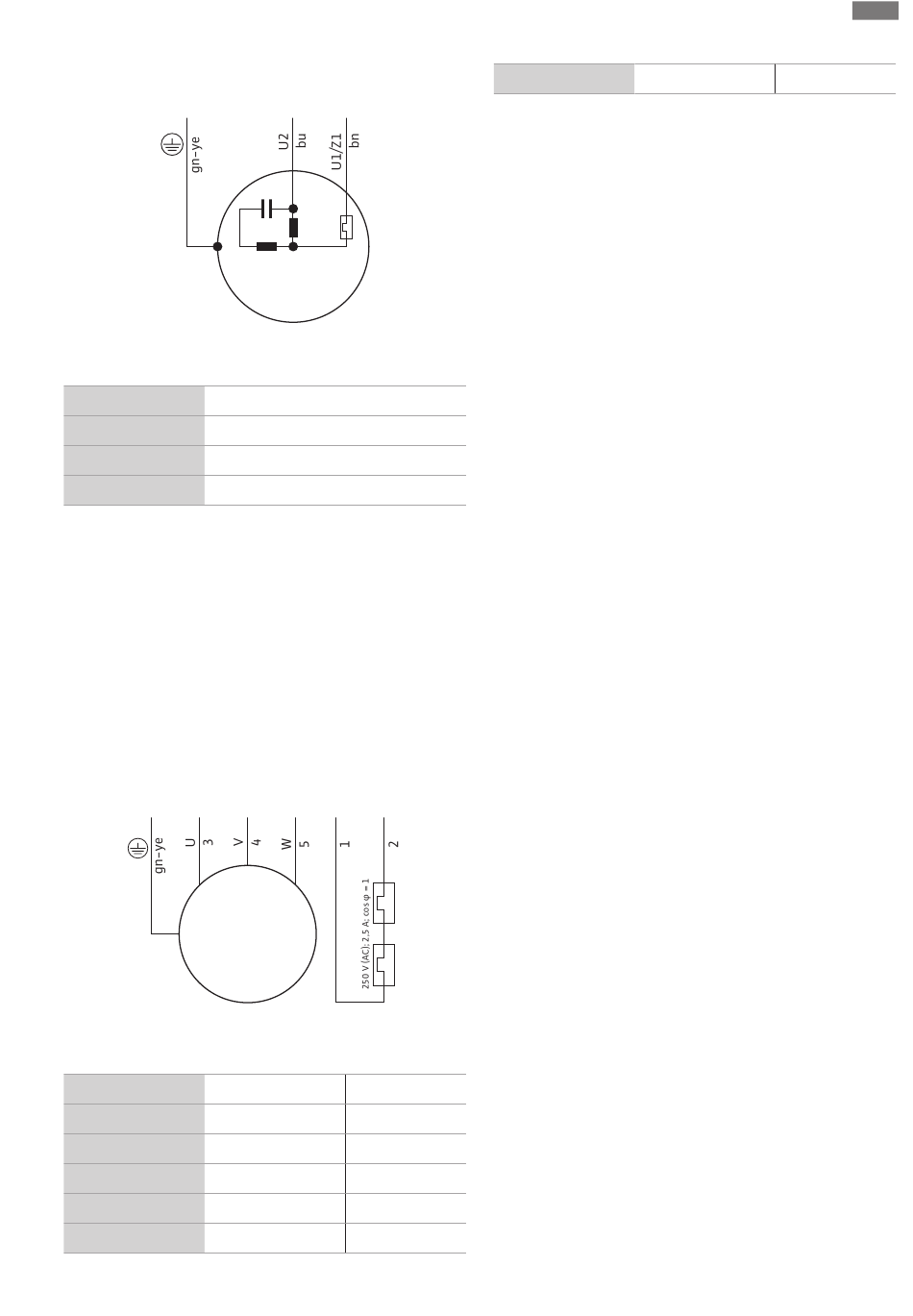

Fig. 5: Schéma zapojenia motora na striedavý prúd
Farba žíl Svorka
Hnedá (bn) L
Modrá (bu) N
Zelená/žltá (gn-ye) Uzemnenie
Jednofázové vyhotovenie je vybavené zástrčkou Schuko.
Motor sa do elektrickej siete pripojí zastrčením zástrčky
do zásuvky. Zástrčka nie je chránená proti zaplaveniu.
Zásuvku nainštalujte tak, aby bola chránená proti za-
plaveniu!Okrem toho rešpektujte údaje druhu ochrany
(IP) zástrčky.
NEBEZPEČENSTVO! Ak je čerpadlo pripojené priamo do
spínacieho prístroja, zástrčku demontujte a nechajte
elektrické pripojenie vykonať elektrikárom!
6.5.4 Zapojenie trojfázového motora
PE L1
M 3~
Fig. 6: Schéma zapojenia trojfázového motora
Číslo žily Označenie
1 20
2 21
3 U
4 V
5 W
Návod na montáž a obsluhu Wilo-Padus UNI
Inštalácia a elektrické pripojenie
N L
C r
M 1~
L2 L3 20 21
Svorka
WSK
WSK
L1
L2
L3
Zelená/žltá (gn-ye) Uzemnenie
Pre trojfázové motory musí byť k dispozícii pravotočivé
pole. Vyhotovenie s trojfázovým motorom je vybavené
CEE konektorom alebo voľným koncom kábla:
▪ Ak je k dispozícii CEE konektor, pripojenie k elektrickej
sieti sa realizuje zasunutím zástrčky do zásuvky. Zástrčka
nie je chránená proti zaplaveniu. Zásuvku nainštalujte
tak, aby bola chránená proti zaplaveniu!Okrem toho re-
špektujte údaje druhu ochrany (IP) zástrčky.
▪ Ak je k dispozícii voľný kábel, čerpadlo musí byť pripojené
priamo do spínacieho prístroja. NEBEZPEČENSTVO! Ak je
čerpadlo pripojené priamo do spínacieho prístroja,
nechajte elektrické pripojenie vykonať elektrikárom!
6.5.5 Pripojenie monitorovacích zariadení
Všetky monitorovacie zariadenia musia byť pripojené!
6.5.5.1 Monitorovanie vinutia motora
Motor na striedavý prúd
Pri motore na striedavý prúd je tepelné monitorovanie
motora samospínacie. Monitorovanie je vždy aktívne a
nemusí sa samostatne pripájať.
Trojfázový motor s dvojkovovým snímačom
Dvojkovové snímače sa pripájajú priamo do spínacieho
prístroja alebo prostredníctvom vyhodnocovacieho relé.
Hodnoty pripojenia: max. 250 V(AC), 2,5 A, cos φ = 1
Pri dosiahnutí prahovej hodnoty musí dôjsť k vypnutiu.
V prípade vyhotovenia so zabudovanou zástrčkou je te-
pelné monitorovanie motora predbežne zapojené v zá-
strčke a nastavené na správnu hodnotu.
6.5.6 Nastavenie ochrany motora
Ochrana motora musí byť nastavená v závislosti od
zvoleného druhu zapínania.
6.5.6.1 Priame zapojenie
Pri plnom zaťažení nastavte motorový istič na menovitý
prúd (pozri typový štítok). Pri čiastočnom zaťažení odpo-
rúčame ochranu motora nastaviť na hodnotu, ktorá je o
5 % vyššia ako prúd nameraný v prevádzkovom bode.
6.5.7 Prevádzka s frekvenčným meničom
Prevádzka na frekvenčnom meniči nie je povolená.
