Instaliacija ir prijungimas prie elektros tinklo
6.5.3 Kintamosios srovės variklio prijungimas
PE

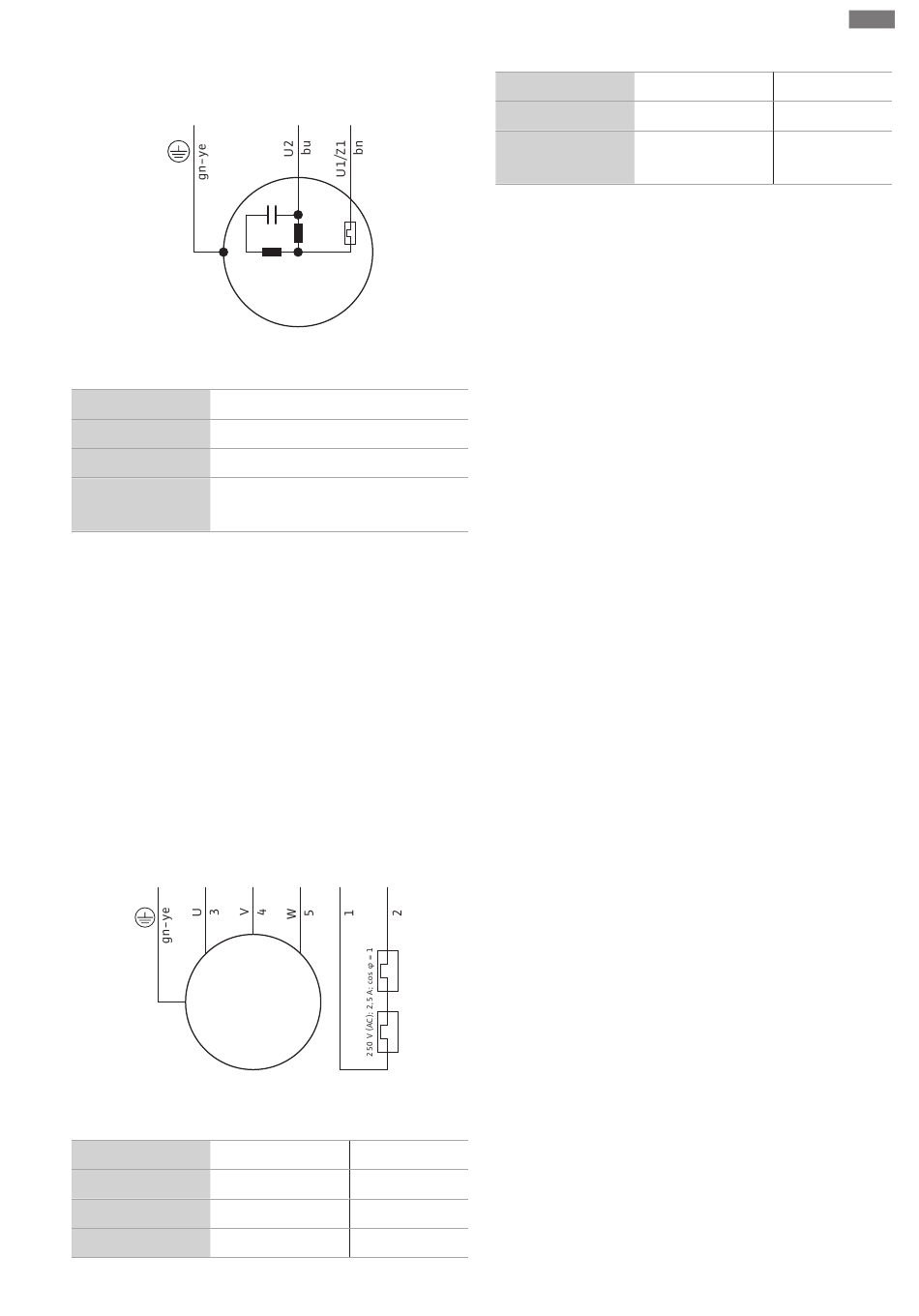

Fig. 5: Kintamosios srovės variklio prijungimo schema
Gyslos spalva Gnybtas
Rudas (bn) L
Mėlynas (bu) N
Žalias / geltonas (gn- Įžeminimas
ye)
Konstrukcijoje, kurioje naudojama kintamoji srovė,
įmontuotas kištukas su apsauginiu kontaktu. Prie
elektros tinklo prijungiama kištuką įkišant į lizdą.
Kištukas neturi apsaugos nuo užliejimo. Kištukinė
dėžutė turi būti sumontuota taip, kad būtų apsaugota
nuo užliejimo! Atkreipkite dėmesį į duomenis dėl lizdo
apsaugos klasės (IP).
PAVOJUS! Jeigu siurblys jungiamas tiesiogiai
paskirstymo dėžėje, reikia išmontuoti kištuką ir
prijungimo darbus paveskite atlikti tik kvalifikuotam
elektrikui!
6.5.4 Trifazio variklio prijungimas
PE L1
M 3~
Fig. 6: Trifazio variklio prijungimo schema
Gijos numeris Pavadinimas
1 20
2 21
3 U
Montavimo ir naudojimo instrukcija Wilo-Padus UNI
N L
C r
M 1~
L2 L3 20 21
Gnybtas
WSK
WSK
L1
4 V
5 W
Žalias / geltonas (gn- Įžeminimas
ye)
Trifaziams varikliams reikalinga fazių seka pagal
laikrodžio rodyklę. Trifazės srovės modeliuose yra
įmontuotas CEE kištukas arba paliktas atviras kabelio
galas:
▪ Jei yra CCE kištukas, prie elektros tinklo prijungiama
kištuką įkišant į lizdą. Kištukas neturi apsaugos nuo
užliejimo. Kištukinė dėžutė turi būti sumontuota taip,
kad būtų apsaugota nuo užliejimo! Atkreipkite dėmesį į
duomenis dėl lizdo apsaugos klasės (IP).
▪ Jeigu paliktas atviras kabelio galas, siurblys turi būti
jungiamas tiesiogiai paskirstymo dėžėje.
PAVOJUS! Jeigu siurblys jungiamas tiesiogiai
paskirstymo dėžėje, prijungimo darbus paveskite
atlikti tik kvalifikuotam elektrikui!
6.5.5 Kontrolės įtaisų prijungimas
Visi kontrolės įtaisai turi būti visada prijungti!
6.5.5.1 Variklio apvijų kontrolė
Kintamosios srovės variklis
Kintamosios srovės varikliuose šiluminės variklio
apsaugos įtaisas įsijungia savaime. Kontrolė visuomet yra
aktyvi ir neturi būti jungiama atskirai.
Trifazis variklis su bimetaline juostele
Bimetalinės juostelės sujungiamos tiesiogiai su jungikliu
arba naudojant parametrų vertės keitimo relę.
Prijungimo dydžiai: maks. 250 V (KS), 2,5 A, cos φ = 1
Nusistovėjus ribinei vertei, būtina atjungti įrenginį.
Modeliuose su sumontuotu kištuku šiluminės variklio
apsaugos įtaisas, esantis kištuke, yra iš anksto sujungtas
ir sureguliuotas pagal tinkamą vertę.
6.5.6 Variklio apsaugos jungiklio nustatymas
Variklio apsaugos jungiklis turi būti nustatytas
atsižvelgiant į pasirinktą įjungimo būdą.
6.5.6.1 Tiesioginis įjungimas
Visos apkrovos atveju variklio apsaugos jungiklis turi būti
nustatytas pagal vardinę srovę (žr. tipo lentelėje). Dalinės
apkrovos atveju variklio apsaugos jungiklį darbiniame
taške patartina nustatyti 5 % aukščiau vardinės srovės.
6.5.7 Veikimas su dažnio keitikliu
Negalima eksploatuoti su dažnio keitikliu.
lt
L2
L3
PE
