FC 300 Projektierungshandbuch
3.11.3. Installation für sicheren Stopp in Kombination mit MCB112
Ist das für explosionsgefährdete Bereiche zertifizierte Thermistormodul MCB112 angeschlossen,
das Klemme 37 als sicherheitsbezogenen Abschaltkanal verwendet, muss der Ausgang X44/11
von MCB112 über logisches UND mit dem sicherheitsbezogenen Sensor (wie ein Not-Aus-Taster,
Schutzeinrichtungsschalter usw.) verknüpft werden, der die Funktion „Sicherer Stopp" aktiviert.
Die UND-Logik muss EN 954-1, Sicherheitskategorie 3, entsprechen. Der Anschluss vom Ausgang
zur sicheren UND-Logik der Klemme 37 für sicheren Stopp muss vor Kurzschluss geschützt wer-
den. Siehe Abbildung unten:

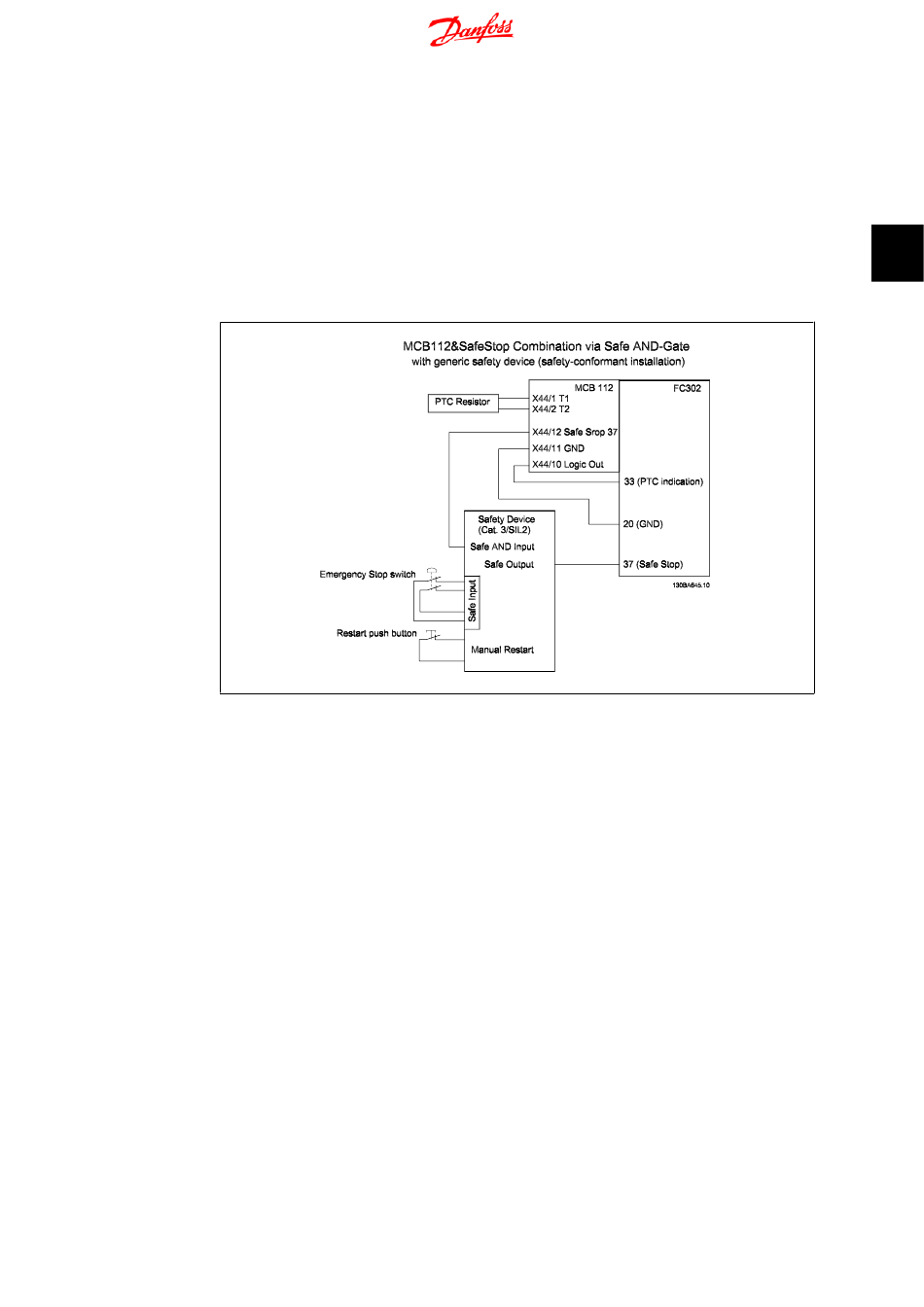

Abbildung 3.7: Abbildung der wesentlichen Aspekte bei der Installation einer Kombination für eine Anwen-
dung der Funktion „Sicherer Stopp" und eine MCB112-Anwendung. Die Abbildung zeigt einen Wiederanlauf-
Eingang für die externe Sicherheitsvorrichtung. Dies bedeutet, dass in dieser Anlage Parameter 5-19 auf
Wert [7] oder [8] eingestellt sein könnte.
Parametereinstellungen
Stopp in Kombination mit MCB112.
Ist MCB112 angeschlossen, sind zusätzliche Einstellungen bei Parameter 5-19 möglich: [1]
(Werkseinstellung) und [3] sind noch immer verfügbar, sollten jedoch nicht eingestellt werden.
Sie müssen nur eingestellt werden, wenn die Funktion „Sicherer Stopp" verwendet wird. Werden
[1] oder [3] gewählt und wird MCB112 ausgelöst, reagiert der FC300 mit dem Alarm „Gefährlicher
Fehler [A72]" und stoppt den Frequenzumrichter sicher ohne automatischen Wiederanlauf. [4]
und [5] stehen in diesem Fall zur Verfügung, sollten aber nicht verwendet werden. Sie müssen
nur verwendet werden, wenn MCB112 und kein anderer sicherheitsbezogener Sensor angeschlos-
sen ist. Werden [4] oder [5] gewählt und die Funktion „Sicherer Stopp" aktiviert, reagiert der FC
300 mit einem Alarm „Gefährlicher Fehler [A72]" und stoppt den Frequenzumrichter sicher ohne
automatischen Wiederanlauf.
Optionen [6], [7], [8] oder [9] müssen für eine Kombination aus Sicherer Stopp und MCB112
verwendet werden. WICHTIG! Optionen [7] oder [8] stellen sicheren Stopp auf automatischen
Wiederanlauf.
Dies ist nur in einem von zwei der folgenden Fälle zulässig:
1.
für sicheren
Der Schutz vor unerwartetem Anlauf wird über andere Teile der sicheren Stoppinstalla-
tion implementiert.
