9.6.3. Bus (Drehzahl) Sollwert

Der Sollwert für die Drehzahl wird an den Fre-
quenzumrichter als Relativwert in % übermit-
telt. Der Wert wird in Form eines 16-Bit-
Wortes übermittelt. In Ganzzahlen (0-32767)
entspricht der Wert 16384 (4000 Hex) 100 %.
Negative Werte werden über Zweier-Komple-
ment formatiert. Die aktuelle Ausgangsfre-
quenz (HIW) wird auf gleiche Weise wie der
Bussollwert skaliert.

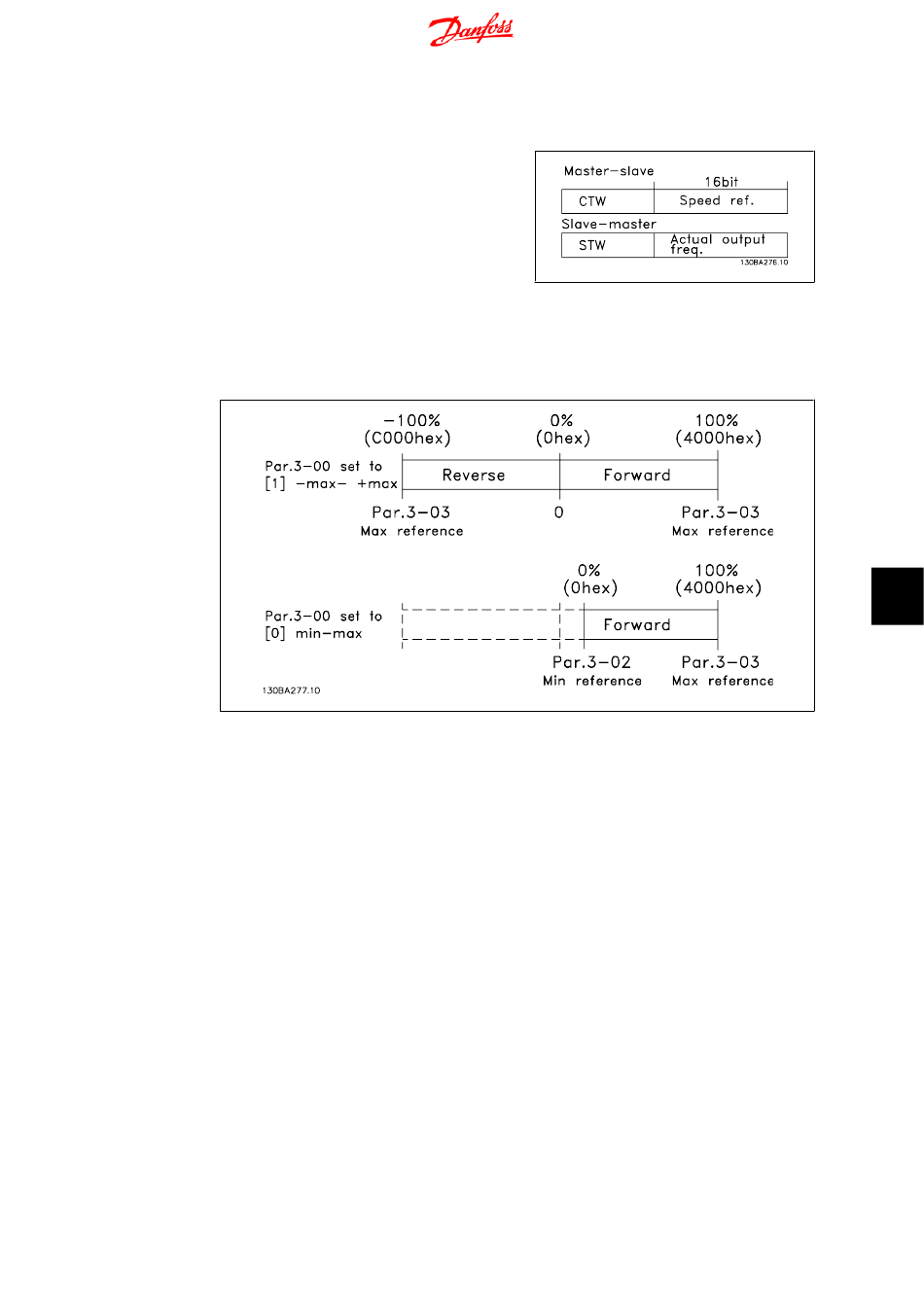

Der Sollwert und HIW werden wie folgt ska-
liert:

9.6.4. PROFIdrive-Steuerprofil

In diesem Abschnitt wird die Funktionalität des Steuerworts und des Statusworts im PROFIdrive-
Profil beschrieben. Um das FC-Protokoll im Steuerwort auszuwählen, stellen Sie Par. 8-10
Steuerwortprofil auf FC-Protokoll [0] ein .
