8. Optionen und Zubehör
WICHTIG
1. Der Aufkleber MUSS wie gezeigt an der oberen Frontabdeckung angebracht werden (UL-Zulassung).

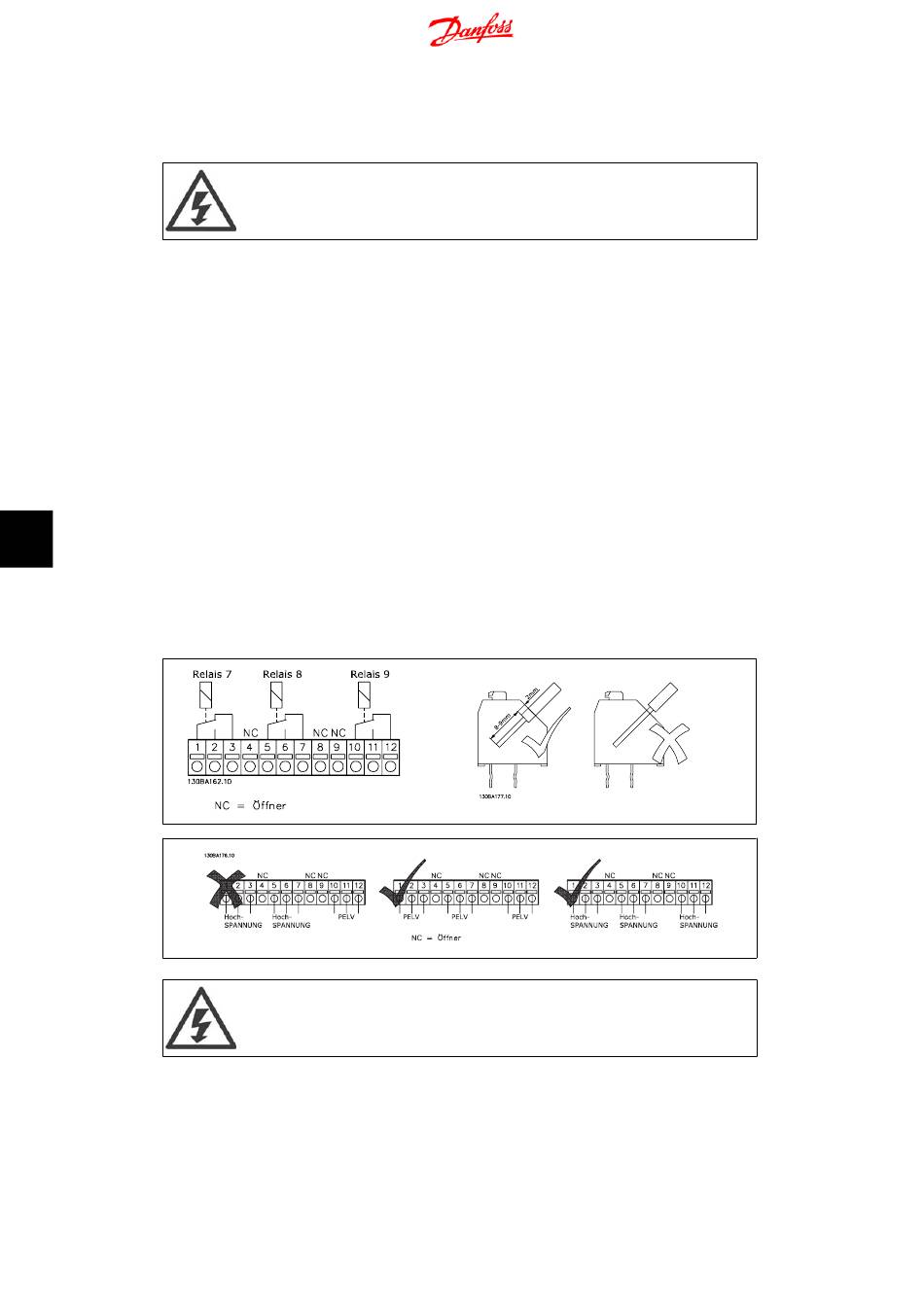

Installation der Relaisoption MCB 105:
•
•
•
•
•
•
•
•
8
•
•
•
Anmerkung (Array [6] ist Relais 7, Array [7] ist Relais 8 und Array [8] ist Relais 9).
154
Warnung - Doppelte Stromversorgung
Die Energiezufuhr zum Frequenzumrichter unterbrechen.
Die Energiezufuhr zu den spannungsführenden Teilen der Relaisklemmen muss unter-
brochen sein.
LCP Bedieneinheit, Klemmenabdeckung und LCP-Gestell vom FC 30x entfernen.
Option MCB 105 in Steckplatz B stecken.
Die Relaiskabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse be-
festigen.
Die richtige Länge des abisolierten Drahts sicherstellen (siehe Zeichnung unten).
Keine Netzspannung führenden Teile (Hochspannung) mit Steuersignalen (PELV) mi-
schen.
Die tieferen Frontabdeckungen für A-/B-Optionen anbringen.
Die LCP Bedieneinheit wieder aufstecken.
Die Energiezufuhr zum Frequenzumrichter wieder herstellen.
Die Relaisfunktionen in Par. 5-40 [6-8], 5-41 [6-8] und 5-42 [6-8] auswählen.
24/48-V-Systeme (PELV) dürfen nicht mit Hochspannungssystemen gemischt wer-
den.
