6. Installieren

6.3.2. Netzanschluss und Erdung

1.
2.
3.
4.
6
5.
Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.
110
ACHTUNG!
Der Netzanschluss ist steckbar und am FC 300 für eine Leistung von bis zu 7,5 kW
ausgelegt.
Befestigen Sie zuerst die beiden Schrauben am Abschirmblech, schieben Sie dieses auf,
und ziehen Sie die Schrauben fest.
Stellen Sie sicher, dass der FC 300 korrekt geerdet ist. Schließen Sie den Frequenzum-
richter an den Erdanschluss an (Klemme 95). Benutzen Sie hierzu die passende Schraube
aus dem mitgelieferten Montagezubehör.

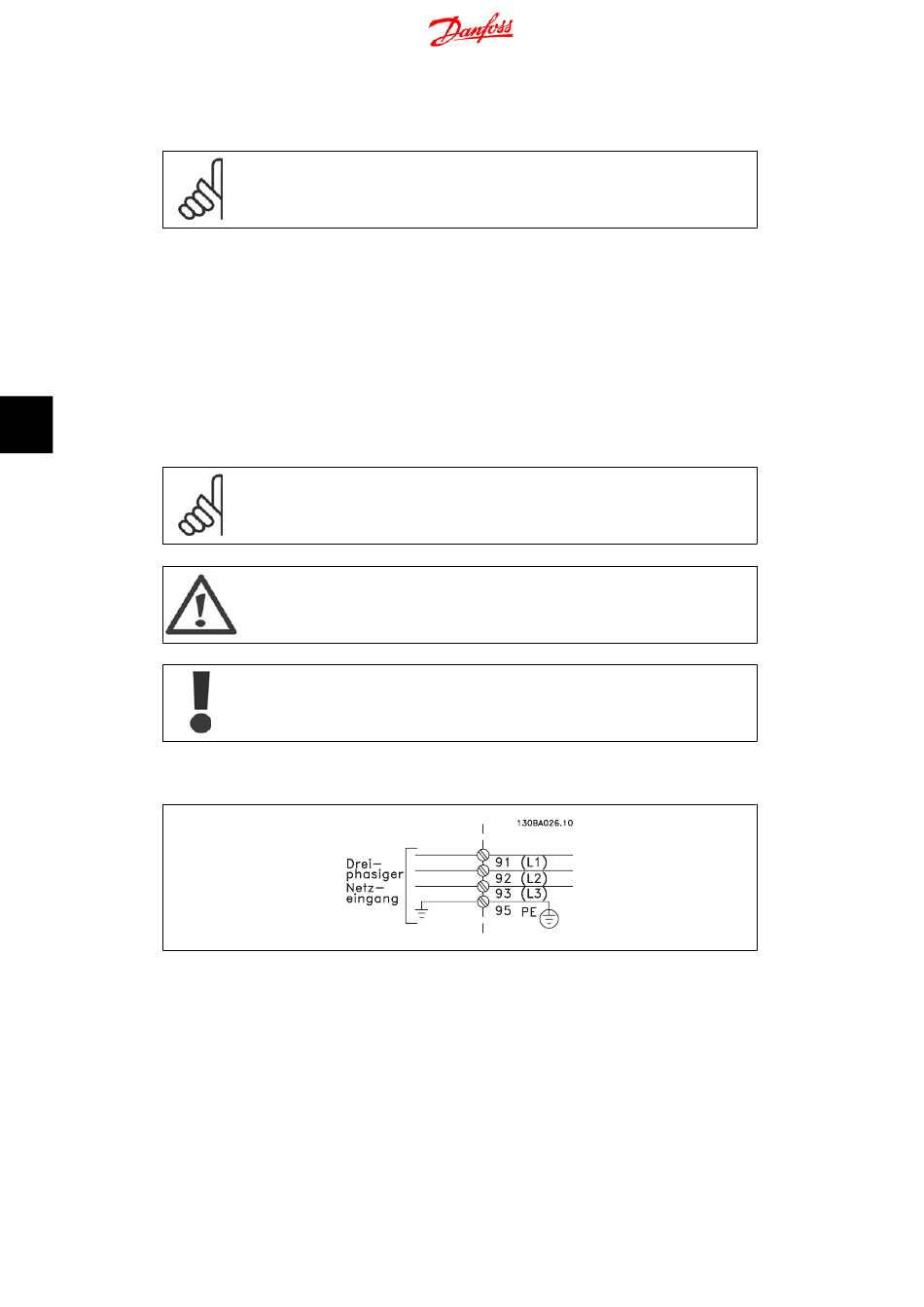

Stecken Sie den Netzanschlussstecker (91 (L1), 92 (L2) und 93 (L3)) auf die Klemmen
mit der Bezeichnung MAINS unten am FC 300.
Schließen Sie die Netzphasen an den mitgelieferten Netzanschlussstecker an.
Befestigen Sie das Kabel mit den mitgelieferten Halterungen.
ACHTUNG!
Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild angegebenen
Eingangsnennspannung entspricht.
IT-Netz
Schließen Sie 400-V-Frequenzumrichter mit EMV-Filtern nicht an ein Stromnetz mit
einer Spannung zwischen Phase und Erde von mehr als 440 V an.
Der Querschnitt des Erdungskabels muss mindestens 10 mm
müssen zwei getrennt verlegte und gemäß EN 50178 angeschlossene Erdleitungen
verwendet werden.
MG.33.B9.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
FC 300 Projektierungshandbuch
2 betragen, oder es
