FC 300 Projektierungshandbuch

7.1.4. Drehgeberanschluss

Die folgenden Abbildungen zeigen die verschiedenen Möglichkeiten, einen inkrementalen HTL-
oder TTL-Drehgeber an den FC 300 anzuschließen. Vor der Konfiguration des Drehgebers werden
die Grundeinstellungen für eine Drehzahlregelung mit Rückführung gezeigt.

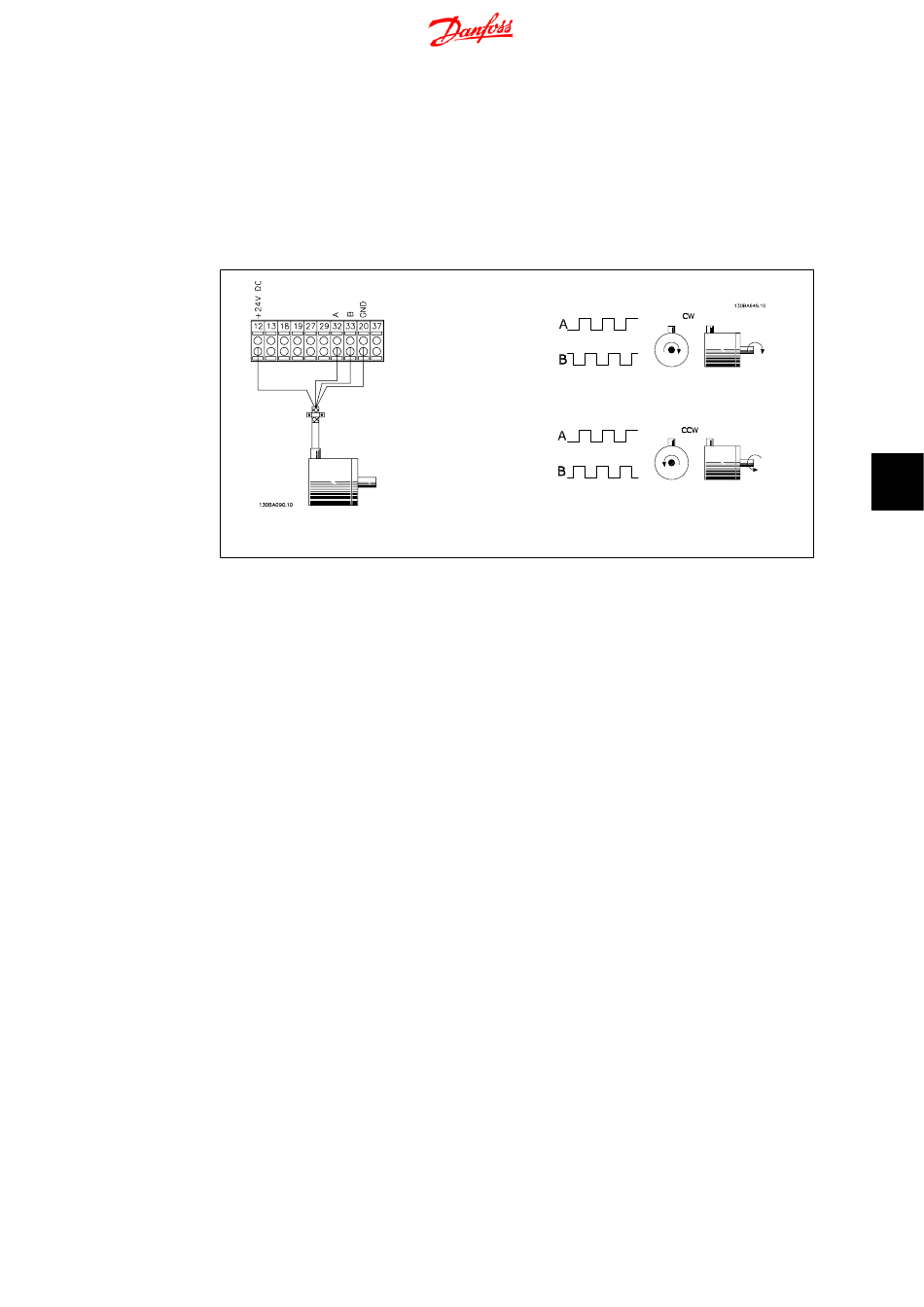

Geberanschluss am FC 300
inkrementaler 24-V-Drehgeber. Max. Kabel-
länge 5 m.

7.1.5. Drehgeberrichtung

Die Drehrichtung des Gebers hängt von der Auswertung der Pulse durch den Frequenzumrichter
ab.
Rechtsdrehend bedeutet, Kanal A eilt Kanal B um 90 Grad vor.
Linksdrehend bedeutet, Kanal B eilt Kanal A um 90 Grad vor.
Die Drehrichtung bezieht sich auf den Blick von vorne auf das Wellenende.
7.1.6. Frequenzumrichter mit Drehzahl-Istwertrückführung
Das System kann aus folgenden Ele-
menten bestehen:
•
•
•
Anwendungen mit mechanischer Bremsansteuerung erfordern häufig auch einen Bremswider-
stand für generatorisches Bremsen.
Motor
Zusatz
(Getriebe)
(Mechanische Bremse)
FC 302 AutomationDrive
MG.33.B9.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
7. Anwendungsbeispiele
• Drehgeber als Rückführung
• Bremswiderstand für dynamisches
Bremsen
• Kupplungen
• Last
7
