3. Einführung zum FC 300
PELV bietet Schutz durch Schutzkleinspannung nach EN 50178. Ein Schutz gegen elektrischen
Schlag gilt als gewährleistet, wenn die Stromversorgung vom Typ PELV ist und die Installation
gemäß den örtlichen bzw. nationalen Vorschriften für PELV-Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06 entsprechen PELV (gilt nicht für 525-600
V- Geräte und bei geerdetem Dreieck-Netz größer 300 V).
3
Die galvanische (sichere) Trennung wird erreicht, indem die Anforderungen für höhere Isolierung
erfüllt und die entsprechenden Kriech/-Luftabstände beachtet werden. Die Anforderungen sind in
der Norm EN 61800-5-1 beschrieben.
Die Bauteile, die die elektrische Trennung gemäß nachstehender Beschreibung bilden, erfüllen
ebenfalls die Anforderungen für höhere Isolierung und der entsprechenden Tests gemäß Be-
schreibung in EN 61800-5-1.
Die galvanische PELV-Trennung ist an sechs Punkten vorhanden (siehe Abbildung):
Um den PELV-Schutzgrad beizubehalten, müssen alle steuerklemmenseitig angeschlossenen Ge-
räte den PELV-Anforderungen entsprechen, d. h. Thermistoren müssen beispielsweise verstärkt/
zweifach isoliert sein.
1.
2.
3.
4.
5.
6.
Eine funktionale galvanische Trennung (a und b auf der Zeichnung) ist für die optionale externe
24 V-Versorgung und für die RS485-Standardbusschnittstelle vorgesehen.
44
Netzteil (SMPS) einschließlich Isola-
tion des Signals U , das die Gleich-
DC
strom-Zwischenkreisspannung
zeigt.
Gate-Treiber zur Ansteuerung der
IGBTs (Triggertransformatoren/Op-
tokoppler).
Stromwandler.
Bremselektronik (Optokoppler).
Einschaltstrombegrenzung, EMV und
Temperaturmesskreise.
Ausgangsrelais.
MG.33.B9.03 - VLT
an-

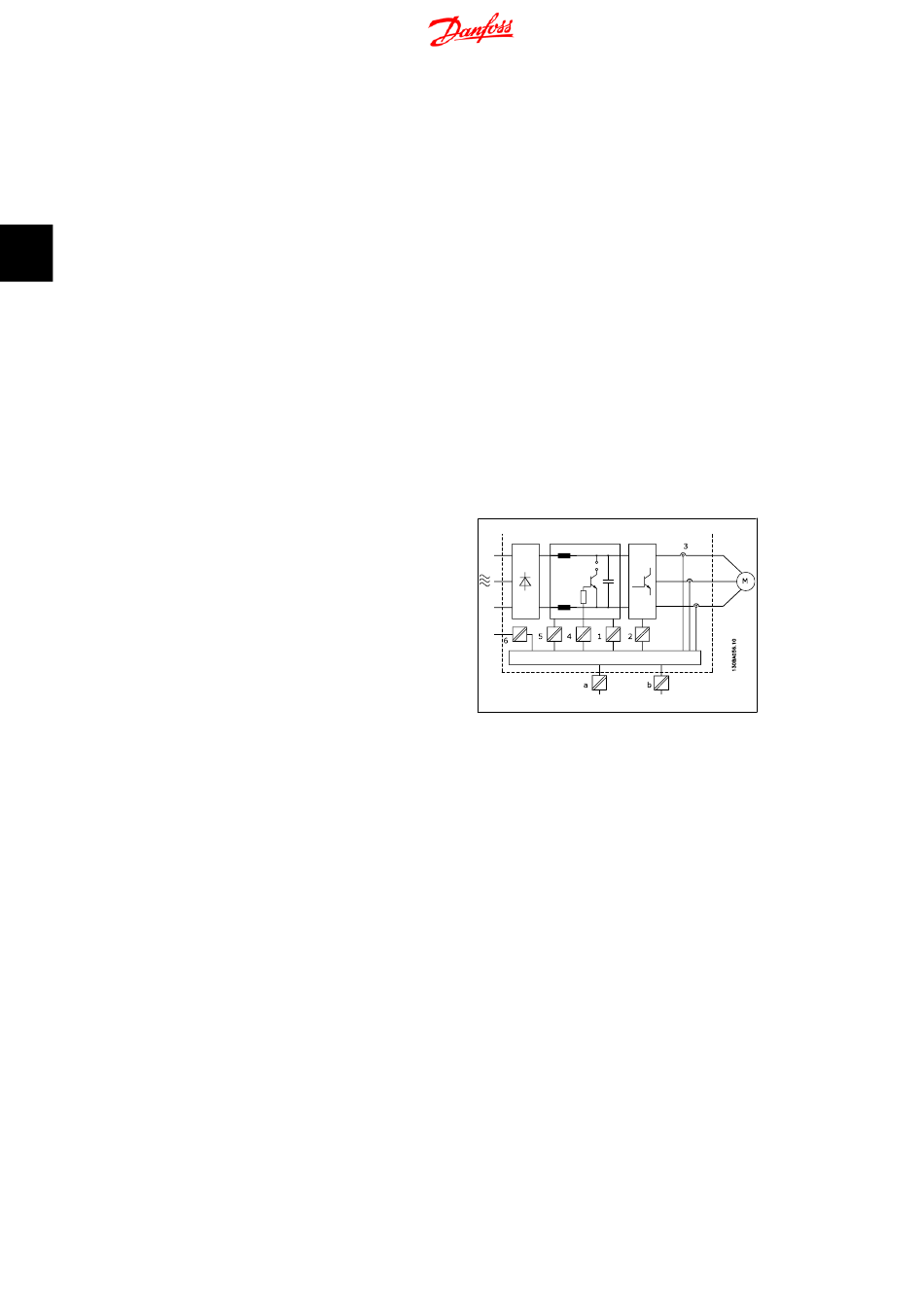

Abbildung 3.3: Galvanische Trennung
