FC 300 Projektierungshandbuch 8. Optionen und Zubehör
8.1.4. Galvanische Trennung der Option MCB 101
Digital-/Analogeingänge sind bei der Option MCB 101 und in der Steuerkarte des Frequenzum-
richter galvanisch von anderen Ein-/Ausgängen getrennt. Die Digital-/Analogausgänge der Option
MCB 101 sind galvanisch von anderen Ein-/Ausgängen auf der Option MCB 10, jedoch nicht von
denen auf der Steuerkarte des Frequenzumrichters getrennt.

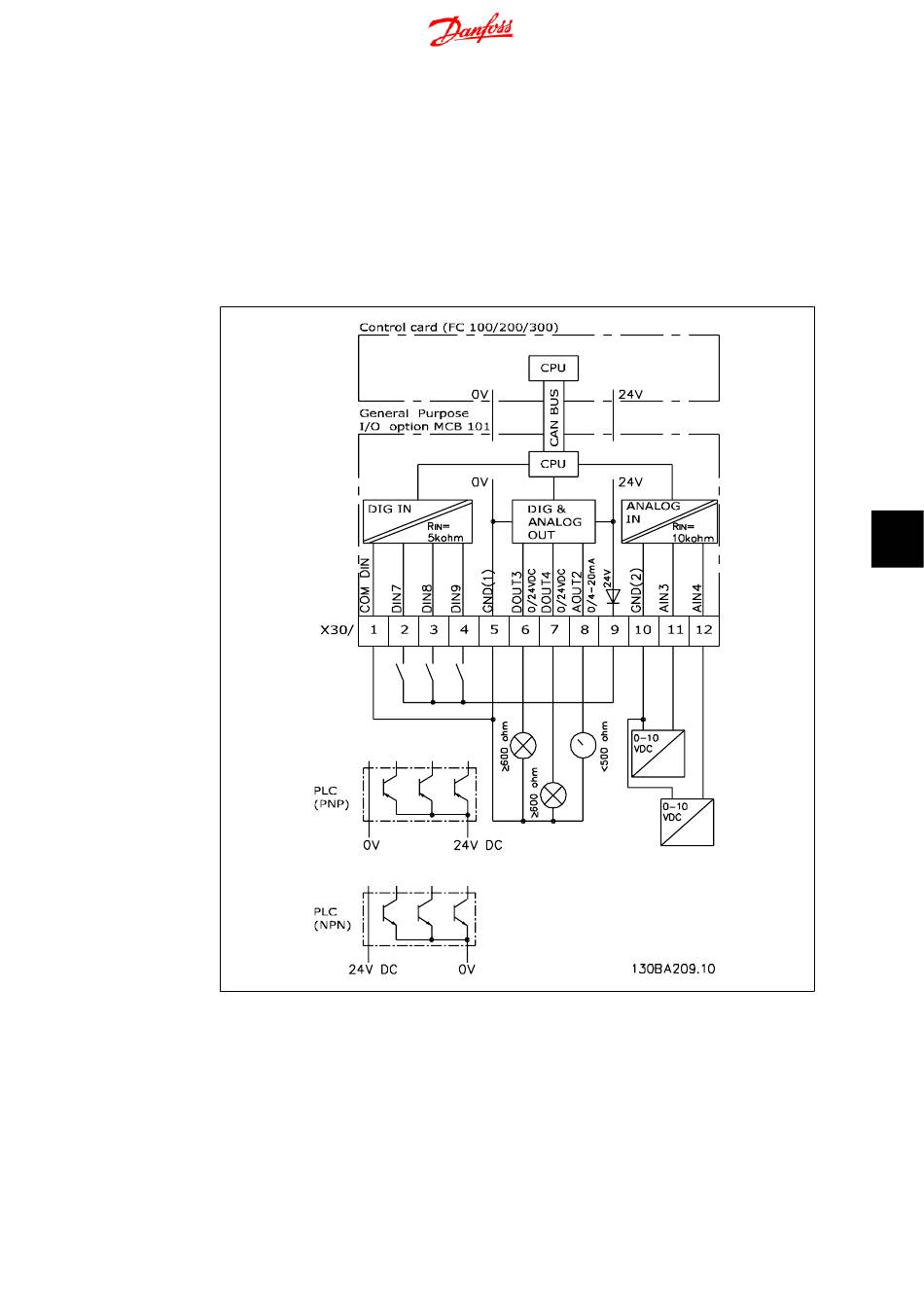

Sollen die Digitaleingänge 7, 8 oder 9 über die interne 24 V-Versorgung (Klemme 9) angesteuert
werden, muss die Verbindung zwischen 1 und 5 wie in der Abbildung zu sehen verschaltet werden.
8
Abbildung 8.1: Prinzipschaubild
