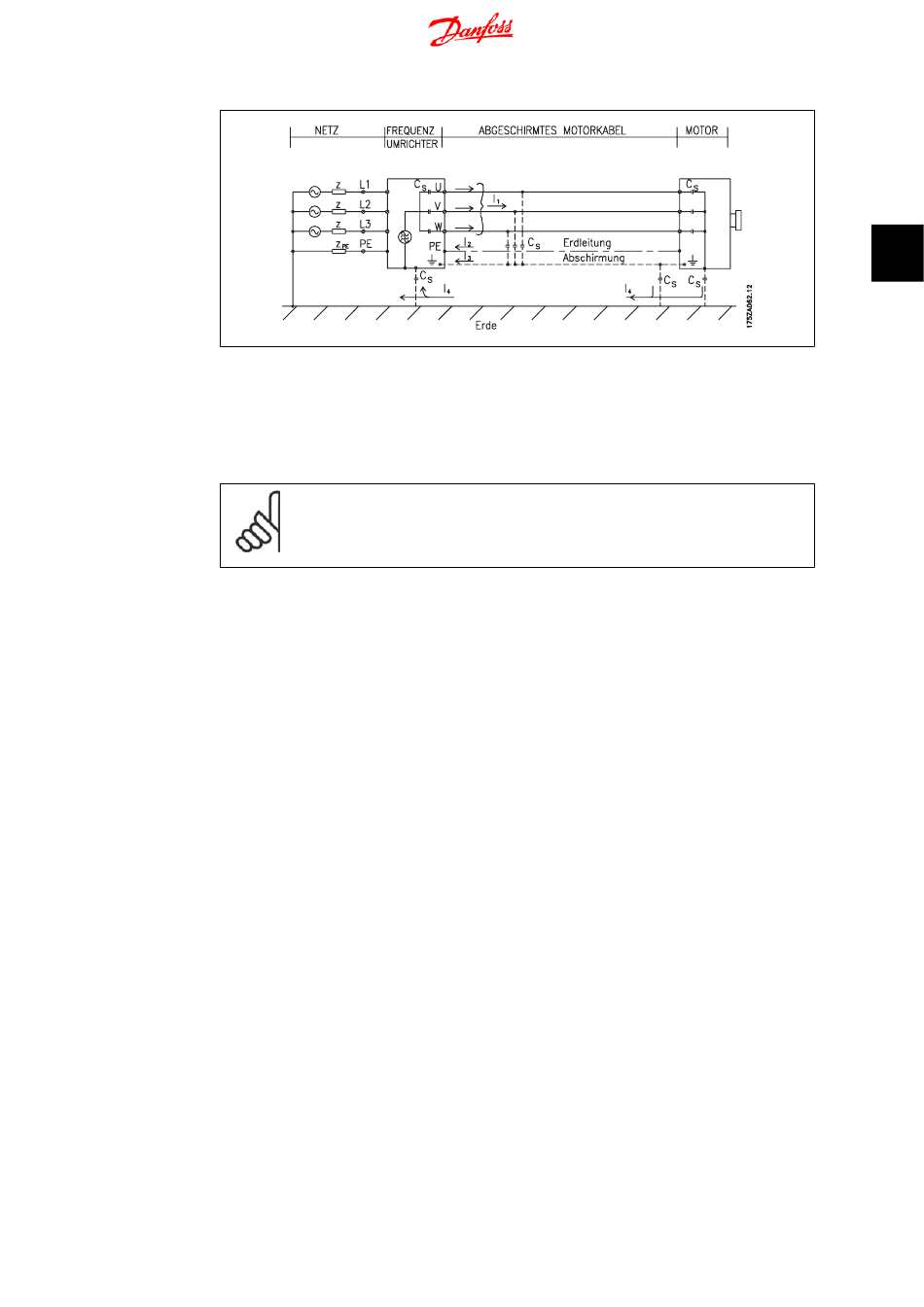

In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequen-
zumrichter vorgesehen ist, muss diese Montageplatte aus Metall gefertigt sein, da die Ableitströme
zum Gerät zurückgeführt werden müssen. Außerdem muss stets ein guter elektrischer Kontakt
von der Montageplatte durch die Montageschrauben zur Masse des Frequenzumrichters gewähr-
leistet sein.
Um das Störniveau des gesamten Systems (Frequenzumrichter + Anlage) von vornherein weites-
tgehend zu reduzieren, ist es wichtig, dass die Motorkabel und etwaige Bremsleitungen so kurz
wie möglich gehalten werden. Steuerleitungen und Buskabel dürfen nicht gemeinsam mit Motor-
kabeln und Bremsleitungen verlegt werden. Funkstörungen über 50 MHz (Luftstrahlung) werden
insbesondere von der Regelelektronik erzeugt.
ACHTUNG!
Bei Verwendung nicht abgeschirmter Kabel sind bestimmte emissionsbezogene An-
forderungen nicht erfüllt. Es müssen gegebenenfalls zusätzliche EMV-Maßnahmen
vorgesehen werden. Die Störfestigkeitsanforderungen sind jedoch erfüllt.
