FC 300 Projektierungshandbuch
8. Optionen und Zubehör
8.1. Optionen und Zubehör
Danfoss bietet für den VLT AutomationDrive Baureihe FC 300 umfangreiche Erweiterungsmög-
lichkeiten und Zubehör an.

8.1.1. Installation von Optionsmodulen in Steckplatz A

Steckplatz A ist Feldbus-Optionen vorbehalten. Nähere Informationen finden Sie im getrennten
Produkthandbuch.

8.1.2. Installation von Optionsmodulen in Steckplatz B

Die Energiezufuhr zum Frequenzumrichter unterbrechen.
Es wird dringend empfohlen, die Parameterdaten zu speichern (z. B. über MCT10 Software), bevor
Optionsmodule des Frequenzumrichters eingefügt/entfernt werden.
LCP Bedieneinheit, Klemmenabdeckung und Frontabdeckungen vom Frequenzumrichter
entfernen.
Option MCB10x in Steckplatz B stecken.
Die Steuerkabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse be-
festigen.
* Die Aussparung in der Frontabdeckung des LCP entfernen, sodass die Option unter die
Frontabdeckung des LCP passt.
Die tiefere Frontabdeckung des LCP und die Klemmenabdeckung anbringen.
LCP oder Blindabdeckung an der Frontabdeckung des LCP anbringen.
Die Energiezufuhr zum Frequenzumrichter wieder herstellen.
Die zusätzlichen Funktionen in den entsprechenden Parametern einstellen. Siehe dazu
Abschnitt

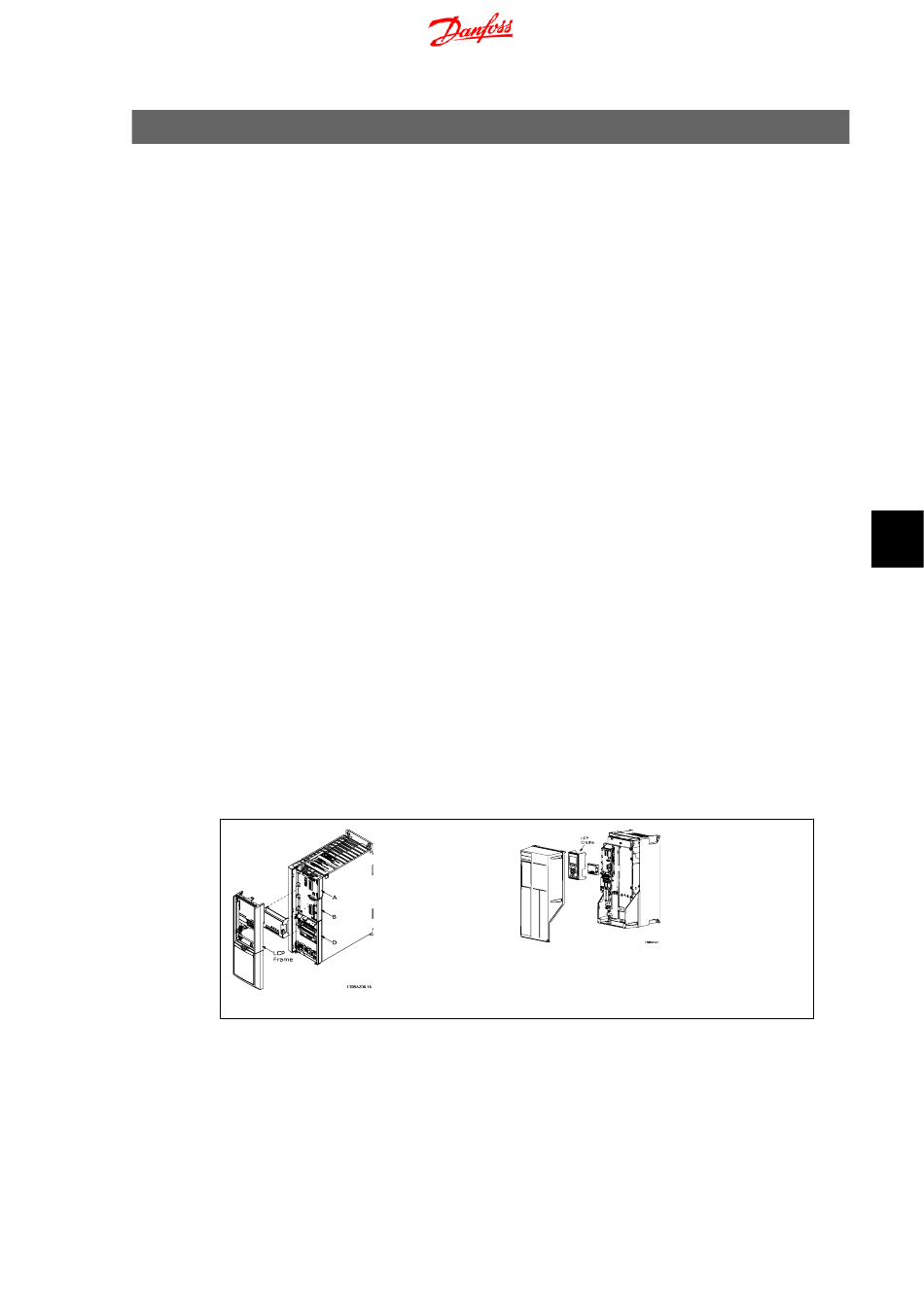

Allgemeine technische Daten
Gehäusegröße A1, A2 und A3
MG.33.B9.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
8. Optionen und Zubehör
.
Gehäusegrößen A5, B1, B2, C1 und C2.
8
145
