6. Installieren
6.2.2. Mechanische Installation
Der FC 300 IP20 in den Gehäusegrößen A1, A2 und A3 sowie die IP21/IP55 Gehäusegrößen A5,
B1, B2, C1 und C2 eignen sich zur Installation nebeneinander.
Beim IP21-Gehäuse (130B1122 bzw. 130B1123) muss zwischen den Frequenzumrichtern ein Ab-
stand von mindestens 50 mm eingehalten werden.

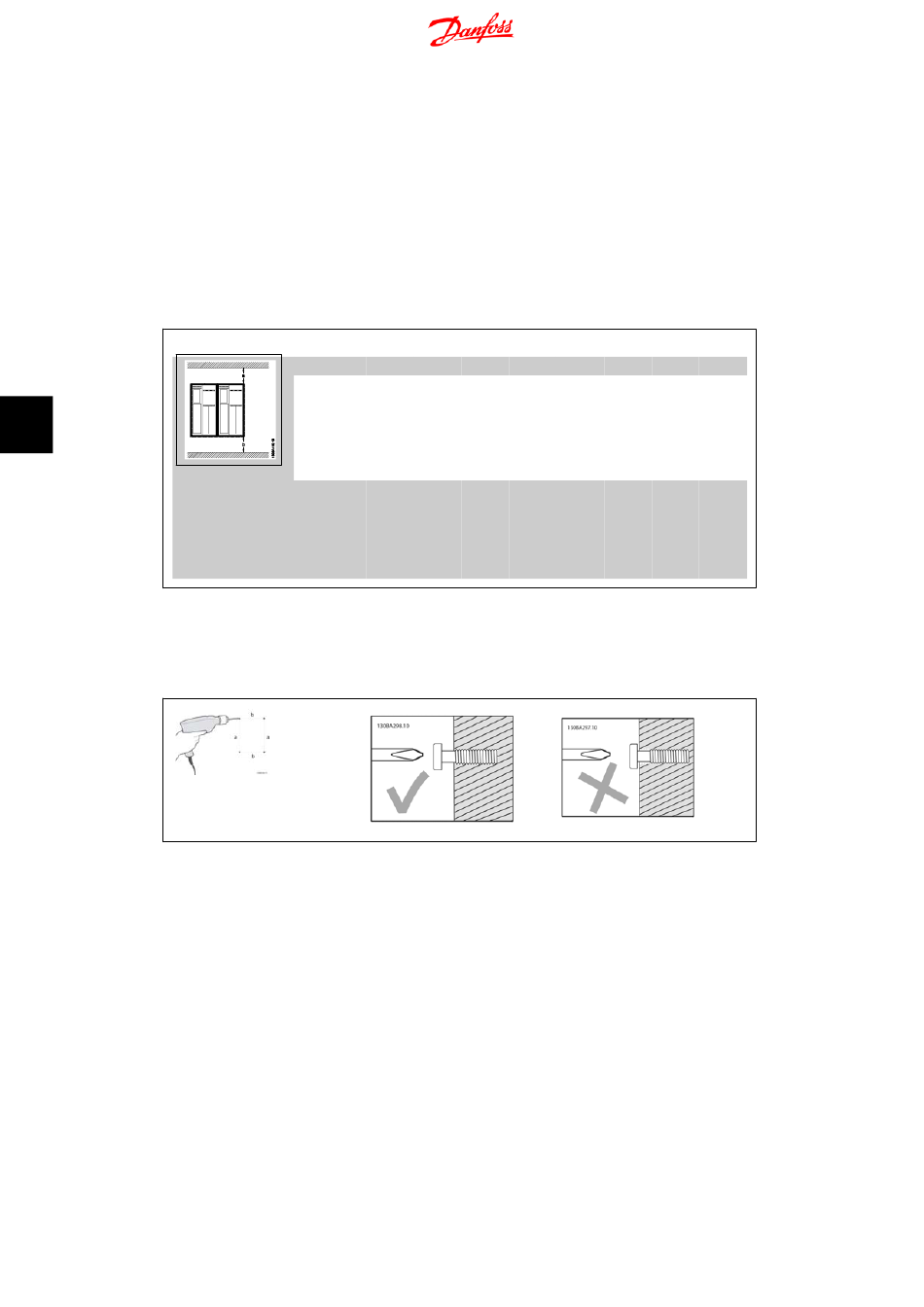

Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass
gewährleistet sein. Siehe nachstehende Tabelle.
6
1.
2.
106
Luftdurchlass für verschiedene Gehäuse
Gehäuse: A1
a (mm): 100
b (mm): 100
Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der FC 300 montiert
wird. Achten Sie auf ebene Auflage des Kühlkörpers und ziehen Sie alle vier Schrauben
gut an.
MG.33.B9.03 - VLT
A2 A3 A5 B1
100 100 100 100
100 100 100 100
® ist ein eingetragenes Warenzeichen von Danfoss
FC 300 Projektierungshandbuch
B2 C1 C2
100 200 225
100 200 225
