FC 300 Projektierungshandbuch

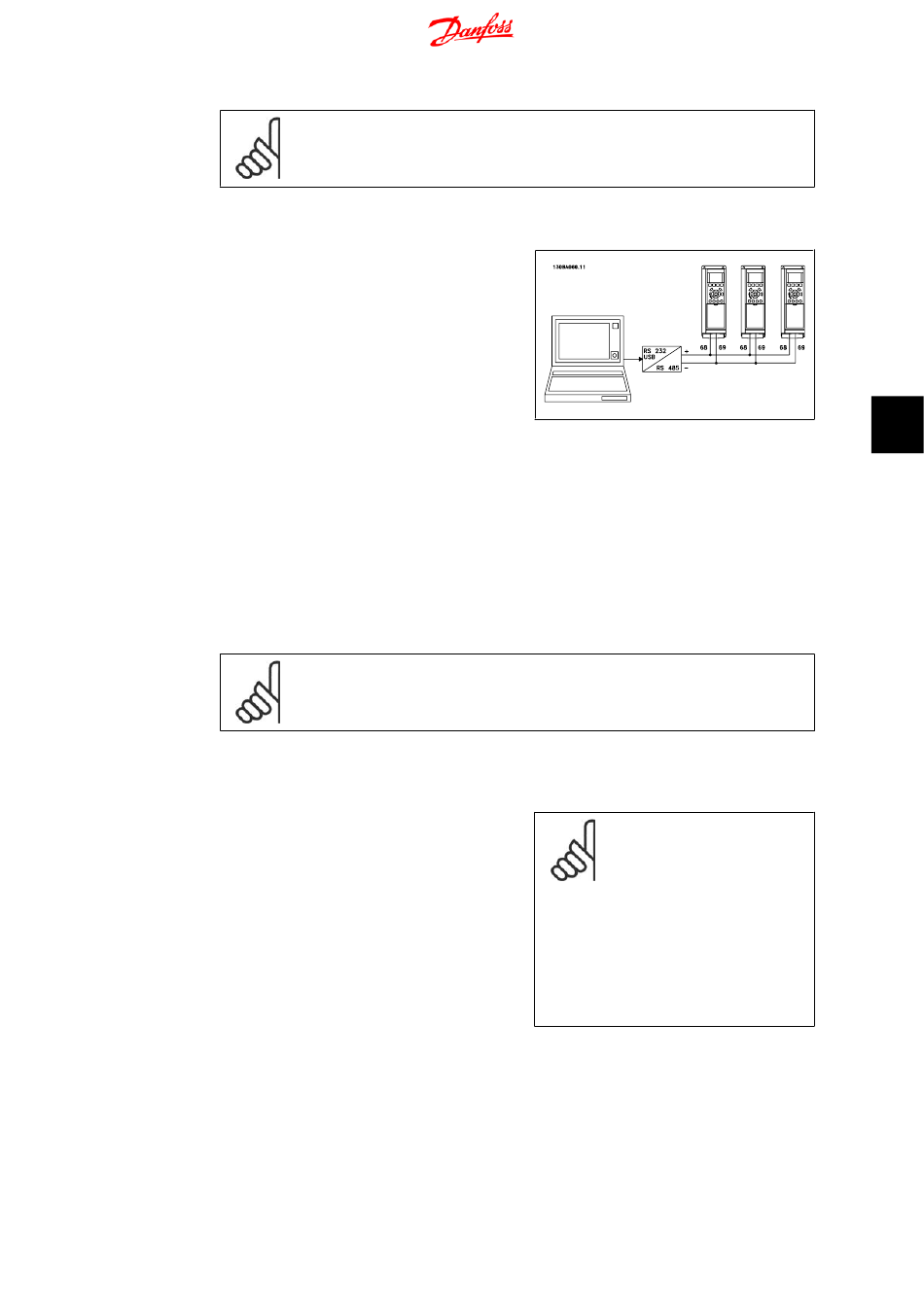

6.6.2. RS 485-Busanschluss
Ein oder mehrere Frequenzumrichter können
mittels der seriellen Standardschnittstelle an
einen RS485-Master oder über Konverter an
einen PC angeschlossen werden. Klemme 68
ist an das P-Signal (TX+, RX+) und Klemme
69 an das N-Signal (TX-, RX-) anzuschließen.
Sollen mehrere Frequenzumrichter ange-
schlossen werden, sind die Schnittstellen pa-
rallel zu verdrahten (RS-485-Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein
großflächiger Potentialausgleich vorzusehen ist. Zur Vermeidung von Potentialausgleichsströmen
über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme
61: Intern über RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abge-
schlossen werden. Hierzu ist Schalter S801 auf der Steuerkarte auf „ON" zu stellen.
Nähere Informationen finden Sie im Abschnitt
6.6.3.
Einen PC an den FC 300 anschließen
Um den Frequenzumrichter von einem PC aus
zu konfigurieren, benötigen Sie auf Ihrem PC
die MCT 10 Software.
Der PC kann über ein Standard-USB-Kabel
(Host/Gerät) oder über die RS485-Schnittstel-
le an den Frequenzumrichter angeschlossen
werden. Siehe hierzu Abschnitt im Program-
mierhandbuch.
ACHTUNG!
Je nach Versorgungsspannung können an den Bremswiderstandsklemmen Span-
nungen bis zu 975 V DC auftreten.
ACHTUNG!
Das Kommunikationsprotokoll muss in Par. 8-30 auf FC/MC-Profil eingestellt werden.
MG.33.B9.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Schalter S201, S202 und S801
ACHTUNG!
Die USB-Verbindung ist galva-
nisch von der Versorgungsspan-
nung (PELV) und anderen Hoch-
spannungsklemmen
Die USB-Verbindung
Schutzerde (PE) am Frequen-
zumrichter angeschlossen. Ver-
wenden Sie nur einen isolierten
Laptop als PC-Verbindung zum
USB-Anschluss am FC 300.
6. Installieren
.
getrennt.
ist an
